南柯電子｜30千瓦的廚房電器EMC如何整改呢？

隨著智能廚房設備功率密度持續升級，30千瓦級大功率廚房電器的電磁兼容性（EMC）問題日益凸顯。行業數據顯示，約60%的便攜式電源產品因傳導發射超標導致認證失敗，不僅延誤上市周期，單次整改成本甚至可增加30%以上。其核心矛盾在于：廚房電器需在復雜電磁環境中保持穩定運行，同時避免自身高頻開關電路干擾其他設備。本文南柯電子小編將介紹30千瓦的廚房電器EMC如何整改，大家一起來看看吧。

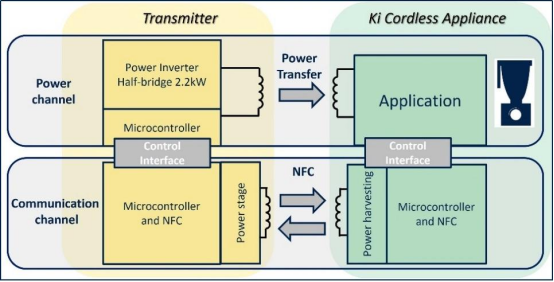

一、30千瓦廚房電器EMC整改的問題根源：高功率與復雜噪聲耦合

30千瓦廚房電器的EMC問題本質是差模與共模噪聲的疊加效應，其強度隨功率提升呈指數級增長：

1、差模噪聲：存在于電源線間反向流動，主要由MOSFET/IGBT開關動作及整流管反向恢復電流引發，主導150kHz-1MHz頻段。例如商用電磁灶開關管瞬態電流可達數百安培，若回路設計不佳，噪聲超標幅度超6dBμV；

2、共模噪聲：經電源線-大地形成回路，由變壓器漏感與寄生電容耦合產生，在5MHz以上頻段顯著。實測表明，80MHz頻點輻射泄露可達12dBμV/m，尤其易發生在逆變模塊未磁環處理的設計中；

3、金屬外殼接地不良（或屏蔽罩開孔過大會進一步加劇電磁泄漏，典型表現為433MHz頻點輻射超標——此頻率對應PCB走線形成的1/4波長天線效應。

二、30千瓦廚房電器EMC整改的分層治理策略：分頻段精準打擊噪聲源

1、低頻段（<1MHz）差模干擾治理

（1）增強差模濾波：在AC輸入端并聯0.22-0.47μF X電容，并串聯數百μH差模電感，減小輸入回路面積；

（2）優化π型濾波器：選用低ESR電解電容，容量需針對性加大以抑制冷機啟動傳導超標。

2、中高頻段（>5MHz）共模干擾抑制

（1）升級共模電感：采用鎳鋅鐵氧體或納米晶磁芯，電感量提升至50mH以上，100MHz頻段噪聲可降18dBμV；

（2）Y電容精準布局：在變壓器初-次級間跨接2.2nF-4.7nF Y電容，漏電流嚴格控制在0.75mA內；

（3）磁環高頻吸收：電源線入口套鎳鋅鐵氧體磁環，針對性抑制20MHz以上干擾。

三、30千瓦廚房電器EMC整改的硬件深度優化：濾波、布局與屏蔽三管齊下

1、濾波電路二次設計

（1）X/Y電容組合技：并聯0.47μF X電容與4700pF Y電容，同步壓制差模與共模噪聲；

（2）開關管尖峰吸收：MOSFET漏極串聯φ3.5×8插件磁珠或D-S極并聯470pF/1kV陶瓷電容。

2、PCB布局核心準則

（1）3W原則：高頻信號線間距≥3倍線寬，避免串擾；

（2）分層隔離：信號層與電源層間距≥0.2mm，敏感電路采用包地處理，模擬/數字電路間距≥10mm。

3、屏蔽與接地強化

（1）單點接地系統：功率地與信號地物理隔離，接觸電阻<10mΩ；

（2）動態屏蔽升級：變壓器外包銅箔接初級地，機殼通過≥2.5mm2導線接地；

（3）孔縫泄漏防護：屏蔽罩開孔小于最高干擾頻率波長的1/20，接縫處用導電膠填充。

四、30千瓦廚房電器EMC整改的實戰案例解析：從超標到認證的整改閉環

1、30千瓦商用電磁爐輻射超標

（1）問題：433MHz頻點超標15dBμV/m（CE認證失?。?。

（2）措施

①DC-DC引腳增加π型濾波器；

②輻射走線改為微帶線；

③啟用開關電源SSFM功能。

（3）結果：超標頻點余量>6dB，整機效率反升2%

2、微波設備傳導連帶輻射故障

（1）問題：1MHz差模與5MHz共模疊加超標。

（2）措施

①X電容從0.1μF增至0.22μF；

②共模電感從30mH升級至50mH納米晶磁芯；

③MOSFET散熱片接初級地，D極串聯磁珠。

（3）結果：傳導余量>8.6dB，輻射同步達標。

五、30千瓦廚房電器EMC整改的未來趨勢：智能材料與算法協同

隨著廚房電器功率密度持續攀升，EMC技術正向動態化與智能化演進：

1、新材料應用：非晶/納米晶合金磁芯替代傳統鐵氧體，高頻衰減性能提升30%；

2、自適應濾波：通過MCU動態調整濾波參數，應對負載突變引發的瞬態干擾；

3、仿真前置設計：利用Ansys HFSS預優化PCB走線，縮短整改周期30%以上。

結語

大功率廚房設備的EMC整改需堅持“噪聲源阻斷-耦合路徑切斷-輻射天線屏蔽” 三重防御邏輯。隨著物聯網廚房的普及，30千瓦設備將更依賴軟硬協同策略——如擴頻調制（SSFM）降低輻射峰值8dBμV/m，結合預測電流控制（PCC）算法抑制負載突變干擾。唯有系統化實施從芯片級到整機級的EMC設計，才能讓高功率廚房電器在復雜電磁環境中穩定運行。
