電子設備變得越來越智能，需要更多的 LED 來進行動畫和指示。需要高性能的LED矩陣驅動器，以小尺寸的解決方案改善用戶體驗。

LP586x 器件是高性能 LED 矩陣驅動器系列。該器件集成了 18 個恒流灌電流和 N 個 （N = 1/2/4/6/8/11） 開關 MOSFET，以支持 N 個 × 18 個 LED 點或 N 個 × 6 個 RGB LED。LP5862 集成了兩個 MOSFET，用于多達 36 個 LED 點或 12 個 RGB LED。
*附件：lp5862.pdf

LP5862 支持模擬調光和 PWM 調光方法。對于模擬調光，每個 LED 點可以調節 256 級。對于 PWM 調光，集成的 8 位或 16 位可配置 PWM 發生器可實現平滑、無噪聲的調光控制。每個LED點也可以任意映射到8位組PWM中，共同實現調光控制。

LP5862器件采用全可尋址SRAM，以最大限度地減少數據流量。集成了重影消除電路，以消除上行和下行重影。LP5862 還支持 LED 開路和短路檢測功能。LP5862 提供 1 MHz（最大）I2C 和 12 MHz（最大）SPI。

特性

• LED矩陣拓?fù)洌?
  • 18 個恒流接收器，帶 2 個掃描開關，用于 36 個 LED 點
  • 可配置為 1 至 2 個掃描開關
• 工作電壓范圍：
  • VCC/VLED范圍：2.7V至5.5V
  • 邏輯引腳兼容 1.8V、3.3V 和 5V
• 18個高精度恒流灌電流：
  • 當VCC≥3.3V時，每個電流灌電流為50mA
  • 設備到設備錯誤：±5%
  • 通道間誤差：±5%
  • 相移，實現平衡瞬態功率
• 超低功耗：
  • 關斷模式：當EN = 低電平時，ICC ≤ 2μA
  • 待機模式：當 EN = 高電平和 CHIP_EN = 0 時 ICC ≤ 10μA（數據保留）
  • 有源模式：ICC = 3mA（典型值），通道電流 = 5mA
• 靈活的調光選項：
  • 每個 LED 點的單獨開、關控制
  • 模擬調光（電流增益控制）
    • 所有 LED 點的全局 3 位最大電流 （MC） 設置
    • 3 組 7 位顏色電流 （CC） 設置，用于紅色、綠色和藍色
    • 每個 LED 點的單獨 8 位點電流 （DC） 設置
  • PWM調光，無噪音頻率
    • 全局 8 位 PWM 調光，適用于所有 LED 點
    • 3組可編程的8位PWM調光，用于LED點任意映射
    • 每個LED點的單獨8位或16位PWM調光
• 完全可尋址的 SRAM，可最大限度地減少數據流量
• 單獨的 LED 點開和短路檢測
• 去重影和低亮度補償
• 接口選項：
  • 1MHz （最大值） I2C接口，當IFS = Low時
  • 12MHz （最大值）SPI接口，當IFS = 高電平時

參數

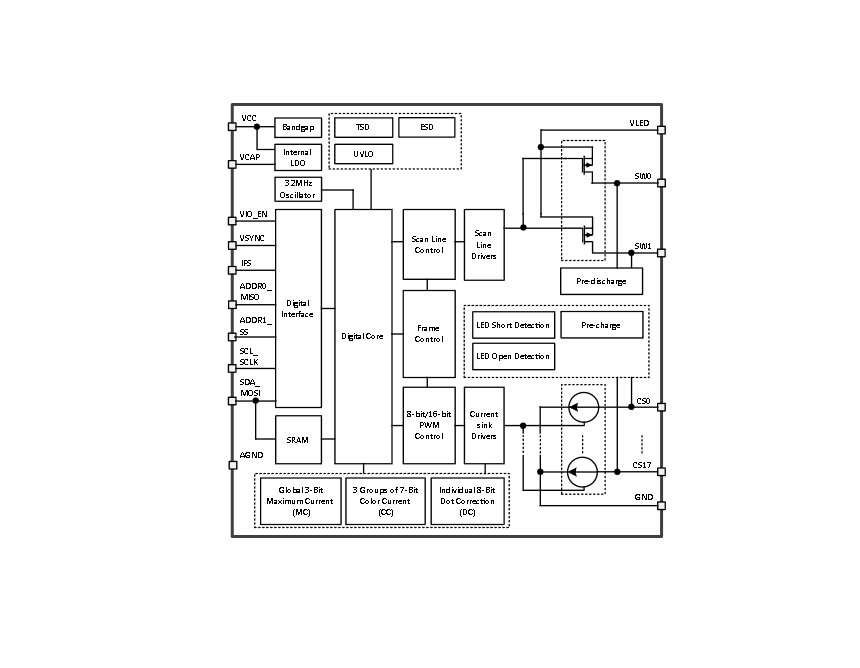

方框圖

?1. 核心特性?

• ?矩陣拓?fù)?/strong>?：集成18個恒流灌電流通道和2個掃描開關，支持36個LED點（12個RGB像素）驅動，可通過時間復用矩陣方案配置1-2個掃描線路。
• ?電壓范圍?：VCC/VLED工作電壓2.7V至5.5V，邏輯引腳兼容1.8V/3.3V/5V電平。
• ?電流精度?：單通道最大電流50mA（VCC≥3.3V），器件間誤差±5%，通道間誤差±5%，支持相位偏移以平衡瞬態功耗。
• ?低功耗設計?：關機模式電流≤2μA，待機模式≤10μA（數據保留），激活模式典型值3mA（通道電流5mA時）。

?2. 調光功能?

• ?模擬調光?：
  • 全局3位最大電流（MC）設置（3mA至50mA）。
  • 3組7位顏色電流（CC）獨立調節（紅/綠/藍分組）。
  • 每LED點8位點校正（DC）控制（256級精度）。
• ?PWM調光?：
  • 支持8位/16位獨立PWM、3組8位PWM映射及全局8位PWM混合控制。
  • 可配置62.5kHz/125kHz PWM頻率，支持線性/指數亮度曲線。

?3. 保護與診斷?

• ?LED故障檢測?：開路（閾值0.25V）和短路（閾值VLED-1V）檢測，支持自動關閉故障通道。
• ?熱保護?：熱關斷閾值160°C，恢復閾值145°C。
• ? 欠壓鎖定（UVLO） ?：VCC欠壓重啟/關斷閾值可調，帶滯回電壓。

?4. 通信接口?

• ?雙模式接口?：1MHz I2C（地址可選）或12MHz SPI，支持廣播模式和多設備同步。
• ?數據刷新模式?：
  • ?模式1?：8位PWM，即時刷新。
  • ?模式2?：8位PWM，VSYNC同步幀刷新。
  • ?模式3?：16位PWM，VSYNC同步幀刷新（支持高分辨率動畫）。

?5. 應用場景?

• 鍵盤/鼠標/游戲外設的LED動畫
• 智能家居設備指示
• 音頻設備（如揚聲器、調音臺）狀態顯示
• 光學模塊恒流驅動

?6. 封裝選項?

• ?VQFN-32?（4mm×4mm）
• ?TSSOP-38?（9.7mm×4.4mm）

?7. 關鍵設計建議?

• 電源去耦電容（VCC/VLED：1μF，VIO：1nF）需貼近器件放置。
• 熱焊盤需良好焊接以優化散熱，建議PCB多層接地并增加過孔。
• 掃描線路（SWx）走線應短而寬，以降低瞬態電流影響。

文檔完整覆蓋了LP5862的功能參數、寄存器配置、電氣特性及布局指南，適用于高密度LED驅動的嵌入式設計。
