Texas Instruments LP5862 2×18 LED矩陣驅動器設計用于改善動畫和指示的用戶體驗，采用小尺寸解決方案的LED矩陣。LP5861驅動器集成了18個具有N（N = 1/2/4/6/8/11）個開關MOSFET的恒定電流阱，以支持N × 18個LED點或N × 6個RGB LED。LP5862集成了2個MOSFET，從而支持多達36個LED點或12個RGB LED

數據手冊：*附件：Texas Instruments LP5862 2×18 LED矩陣驅動器數據手冊.pdf

TI LP5862 18通道RGB LED驅動器支持模擬調光和PWM調光方法。對于模擬調光，該器件能夠以256檔調節每個LED點。對于 PWM 調光，集成式8位或16位可配置PWM發生器可實現平滑且無可聞噪聲的調光控制。也可以將每個LED點任意映射到8位組PWM，以實現共同調光控制。

LP5862 LED驅動器實現了完整的可尋址SRAM，可盡可能減少數據流量。集成了重影消除電路以消除上下重影。LP5862還支持LED開路和短路檢測功能。

LP5862 LED驅動器采用4mm × 4mm 32-VQFN封裝，具有1MHz（最大值）I^2^C或12MHz（最大值）SPI接口。

特性

• LED矩陣拓?fù)浣Y(jié)構：
  • 18個恒定電流阱，2個掃描開關，用于36個LED點
  • 可配置為1至2個掃描開關
• 工作電壓范圍：
  • 2.7V至5.5V V CC /VLED 范圍
  • 邏輯引腳兼容1.8 V、3.3 V和5 V
• 18個高精度恒定電流阱：
  • VCC ≥ 3.3V時，每電流阱0.1mA至50mA
  • 器件間誤差：±5%
  • 通道間誤差：±5%
  • 相移，實現平衡瞬態功率
• 超低功耗：
  • EN = 低電平的關斷模式時，ICC ≤ 2uA
  • 當EN = 高電平且CHIP_EN = 0（保留數據）的待機模式時，ICC ≤ 10uA
  • ICC = 3mA（典型值），當通道電流 = 5mA的激活模式時
• 完全可尋址SRAM，可最大限度地減少數據流量
• 單個LED點開路和短路檢測
• 靈活的調光選項：
  • 單獨開/關控制，用于每個LED點
  • 模擬調光（電流增益控制）
    • 全局3位最大電流 (MC) 設置，用于所有LED點
    • 3組7位彩色電流 (CC) 設置，用于紅色、綠色和藍色
    • 單獨8位點電流 (DC) 設置，用于每個LED點
  • PWM調光，無可聞噪聲頻率
    • 全局8位PWM調光，用于所有LED點
    • 3組可編程8位PWM調光，用于LED點任意映射
    • 單獨8位或16位PWM調光，用于每個LED點
• 去光和低亮度補償
• 接口選項：
  • IFS = 低電平時，為1MHz（最大值）I^2^C接口
  • IFS = 高電平時，為12MHz（最大值）SPI接口

簡化示意圖

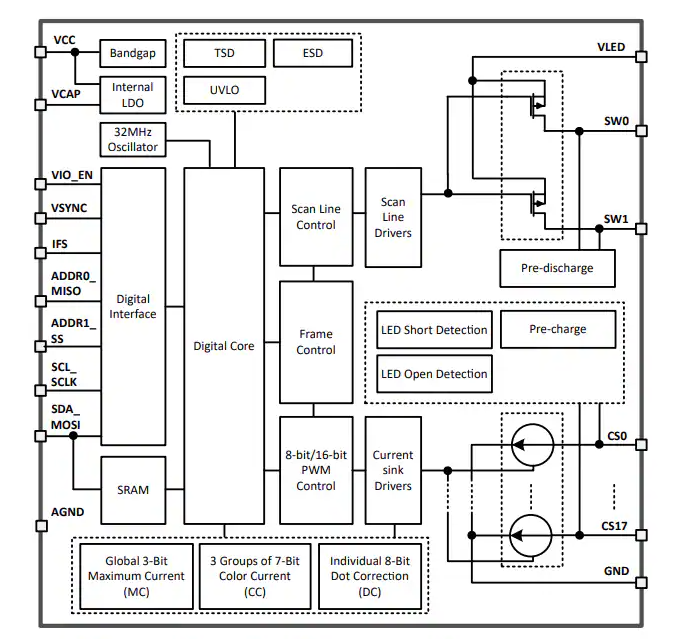

框圖

LP5862 LED矩陣驅動器技術解析與應用指南

一、LP5862概述

Texas Instruments的LP5862是一款高性能2×18 LED矩陣驅動器，專為現代電子設備的LED動畫和指示需求設計。該器件集成18個恒流吸電流端和2個掃描開關，可驅動多達36個LED點或12個RGB LED，適用于鍵盤、鼠標、游戲外設、智能家居設備等多種應用場景。

LP5862的主要技術亮點包括：

• 工作電壓范圍：2.7V至5.5V
• 邏輯引腳兼容1.8V、3.3V和5V系統
• 每路恒流吸電流端精度高達±5%
• 支持8位模擬調光和8/16位PWM調光
• 超低功耗設計（待機電流≤10μA）

二、典型應用設計

1. 硬件設計要點

?關鍵外圍電路?：

• VCC引腳：必須連接1μF電容，盡可能靠近器件
• VCAP引腳：需連接1μF電容至GND
• VLED引腳：LED電源輸入，支持2.7-5.5V

?接口選擇?：

• I2C接口：最高1MHz（IFS=Low）
• SPI接口：最高12MHz（IFS=High）

2. 熱管理考慮

根據封裝不同，熱特性參數有所差異：

• ?VQFN-32封裝?：θJA=32.9°C/W
• ?TSSOP-38封裝?：θJA=67.0°C/W

設計時需確保結溫不超過150°C的限值。

三、應用場景擴展

LP5862適用于多種LED驅動場景：

1. ?消費電子?：游戲鍵盤的RGB背光、智能音箱狀態指示
2. ?工業設備?：服務器狀態面板、網絡交換機指示燈
3. ?專業音頻?：DJ設備照明、調音臺通道指示
4. ?智能家居?：家電產品的人機交互界面

四、設計建議

1. ?低亮度補償?：利用Comp_Group寄存器克服低亮度下的色偏問題
2. ?PWM曲線選擇?：根據應用需求選擇線性或指數調光曲線
3. ?數據更新策略?：支持全SRAM刷新和部分更新，優化數據流量
4. ?多芯片同步?：利用高精度內部振蕩器(±2%)實現多器件同步
