NEX53100-Q100是一顆車規級AEC-Q100的雙口PD3.2快充協議控制器，外部搭配兩路升降壓轉換器，可組成最高單口功率240W的雙路快充方案，支持智能雙口功率動態分配和基于溫度與電池電壓的功率管理。DPDM PHY兼容多種主流充電協議，完美適配車內多個充電場景，如車載主機USB、智能座艙多媒體中心、后排座椅充電器等，為乘客帶來便捷快速的充電體驗，消除旅途電量焦慮。

產品特性

AEC-Q100 Grade 1認證，-40℃~125℃ 工作環境溫度

3.6V-24V寬輸入電壓范圍，VIN耐壓高至40V

支持USB PD3.2 擴展電壓范圍（EPR），支持PPS和AVS，最高輸出功率240W@ 48V5A

MCU 內核支持智能雙口動態功率分配和客制化充電管理程序開發

MTP存儲器支持通過OTA/I2C/Type-C CC線纜進行固件升級和程序調試

VBUS/CC/DP/DM 引腳耐壓高達40V，支持+/-8kV/+/-2kV HBM/CDM ESD, 板級可支持IEC 61000-4-2 level4 @ (8kV/15kV）

集成Type-C端口水汽檢測功能

4x4 QFN-24帶可焊?jìng)?cè)翼封裝

產品優勢

實時動態功率分配

NEX53100-Q100支持雙路獨立快充和實時動態功率分配，使供電設備可以根據當前充電設備的功率需求和可用功率動態調整充電功率。安世半導體的100W雙口的車載USB 充電器方案可以做到每一個USB Type-C端口單獨接入設備時提供全功率100W電力，雙口同時接入設備時通過實時動態功率分配策略根據充電設備需求充分共享100W電力。當雙口接入筆記本電腦和手機充電，USB PD 控制器實時檢測可實時檢測筆記本電腦充電端是否滿功率運行，當接入低電量手機，可開放更大的功率實現手機PPS快充，提高充電效率同時可降本優化多端口的總功率預算。

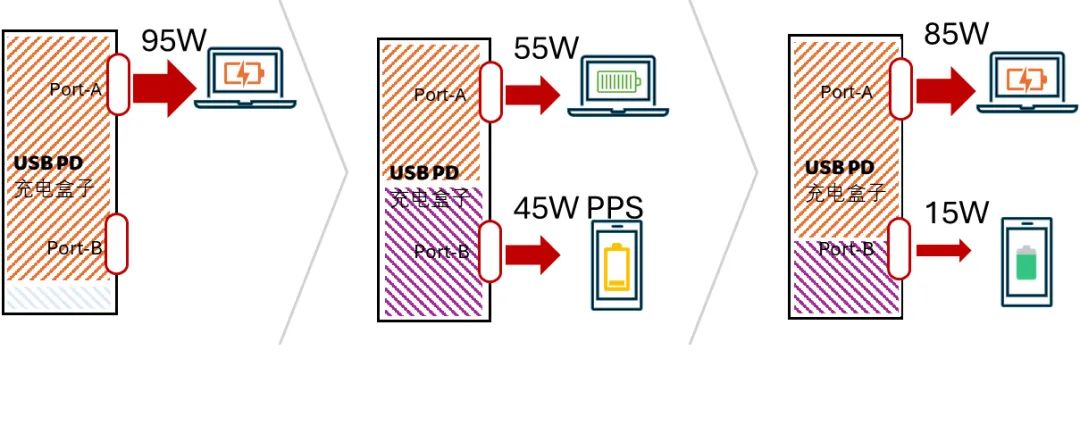

△ 圖2 NEX53100-Q100實時動態功率提高充電效率

Type-C端口水汽檢測功能

當車內充電線不小心甩進扶手箱上的水杯，Type-C端口會有水滴或者變得濕潤，NEX53x00-Q100控制器內部程序能檢測端口液體導致的電壓不正常變化，從而停止供電并上報錯誤。此功能避免漏電腐蝕接口金屬，延長汽車原裝充電盒使用壽命。

40V耐受強接口

NEX53X00-Q100系列產品集成過壓過流過溫保護，VBUS/CC/DP/DM引腳具備40V過壓耐受能力，支持+/-8kV/+/-2kV HBM/CDM ESD, 板級可支持IEC 61000-4-2 level4 @ (8kV/15kV），提高芯片級可靠性，可為系統設計簡化外圍保護電路，降低成本。

寬輸入電壓范圍

NEX53X00-Q100 系列USB PD 控制器具備3.6V-24V寬輸入電壓范圍，其VIN引腳耐壓高至40V ，支持直連12V汽車電瓶電源。該高低壓范圍支持USB PD充電器在汽車?yán)鋯?dòng)和負載突降等瞬態條件下穩定工作或正常保護。

產品選型

NEX53100-Q100雙口USB PD3.2控制器和NEX53000-Q100單口USB PD3.2控制器已全面量產。單雙口PD控制器都是4x4 QFN-24封裝，引腳兼容，一套PCB可兼容不同規格要求。單口PD控制器芯片提供更多GPIO接口，您可根據項目需求靈活選用最合適的芯片設計系統。

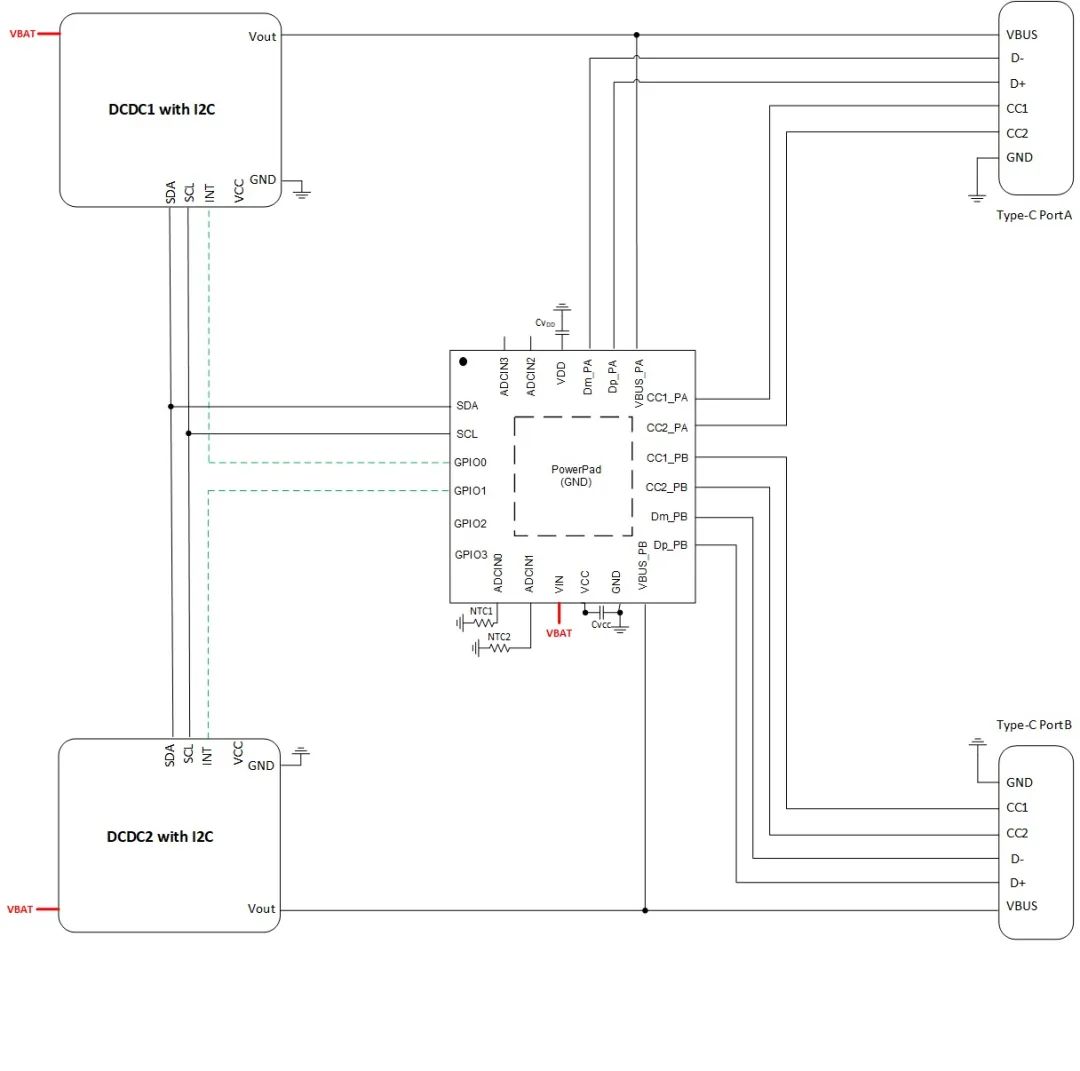

△ 圖3 NEX53100-Q100 雙口USB PD充電器應用示例

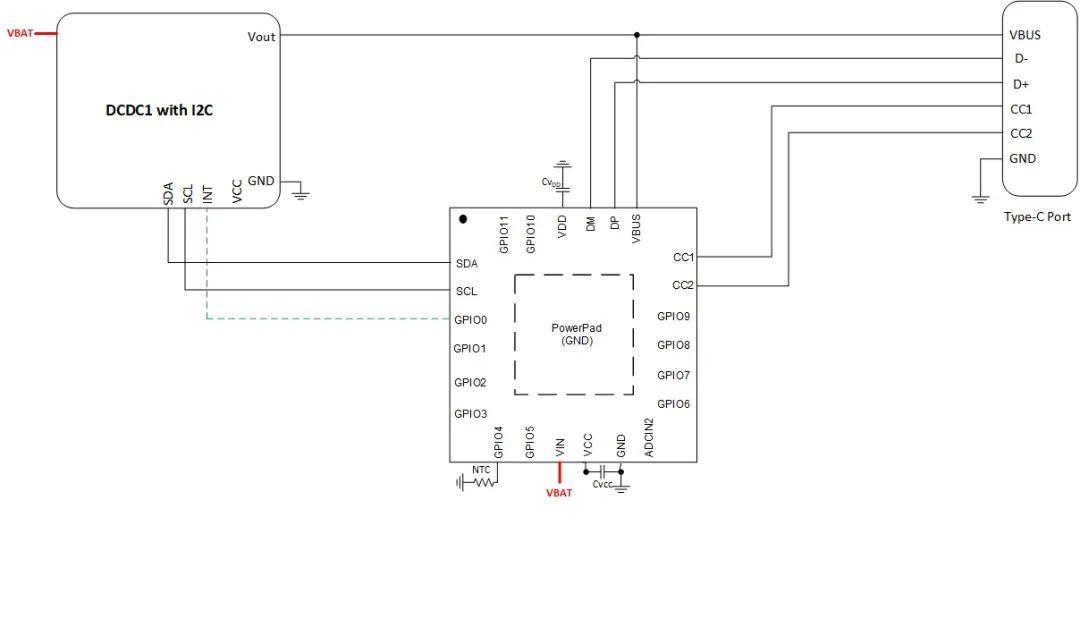

△ 圖4 NEX53000-Q100 單口USB PD充電器應用示例
