1. 項目背景與系統概述

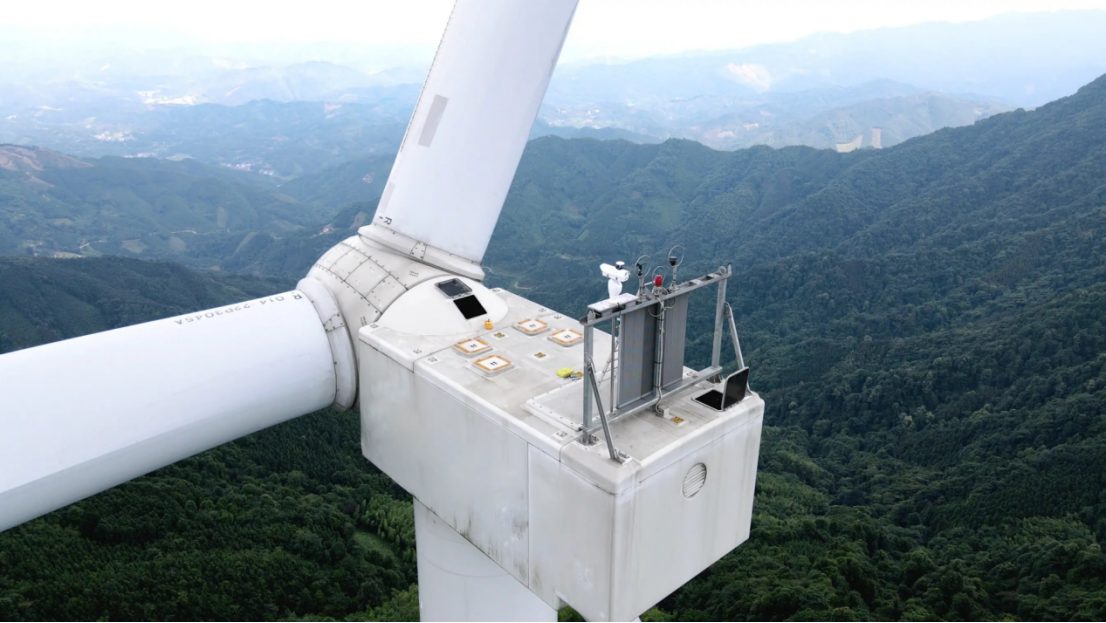

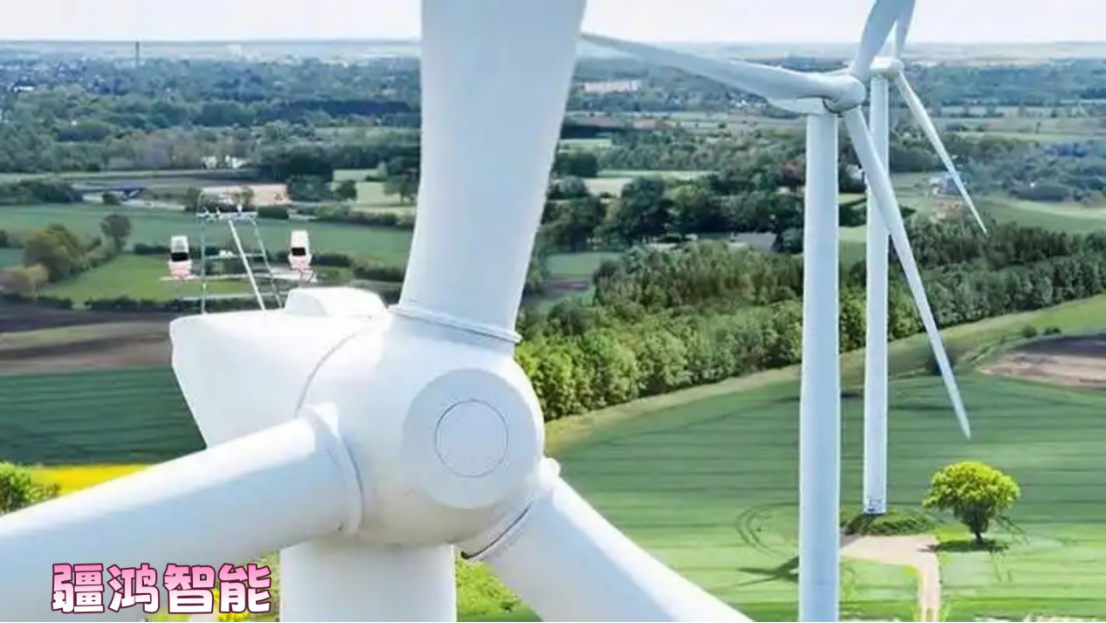

在風電變槳和光伏逆變系統中，主控制器通過CANOPEN網絡實現對核心驅動單元（如變槳電機、逆變模塊）的實時控制與狀態監測。然而，系統中同時存在大量輔助設備，如匯流箱、智能電表、環境監測儀（采集風速、光照、溫度等數據），這些設備通常采用MODBUS RTU/ASCII協議。由于MODBUS設備分布分散、通信效率較低，直接將其接入高實時性的CANOPEN網絡會增加架構復雜性和延遲。因此，MODBUS轉CANOPEN網關成為關鍵設備，它能夠?qū)⒎稚⒌腗ODBUS從站設備數據整合到統一的CANOPEN主干網絡中，為主控制器提供集中、高效的數據采集與調度支持。

2. 通信網絡組成

系統通信架構分為兩層：

• 主干網絡：采用CANOPEN協議，連接主控制器（CANOPEN主站）與核心驅動單元（CANOPEN從站），支持高實時性、高可靠性的數據傳輸，適用于變槳控制、逆變調節等關鍵任務。
• 邊緣層設備：包括匯流箱、電表、環境傳感器等MODBUS從站設備，通過RS-485/232物理接口與網關連接。

網關作為橋梁，內置MODBUS主站功能和CANOPEN從站功能。它主動輪詢MODBUS設備數據，并將數據映射到CANOPEN對象字典（OD）中，供CANOPEN主站（主控制器）通過SDO/PDO方式讀取。

3. 接口特性：CANOPEN主站與從站的協同

• CANOPEN主站（主控制器）：負責管理整個CANOPEN網絡，通過網關訪問MODBUS設備數據時，無需感知底層MODBUS協議細節。主站以PDO（過程數據對象）接收網關推送的實時數據（如電流、光照強度），并通過SDO（服務數據對象）配置網關參數或請求特定數據。
• CANOPEN從站（網關）：網關作為CANOPEN網絡中的從站設備，需預先配置對象字典，將MODBUS寄存器地址與CANOPEN索引/子索引映射。例如，風速儀的MODBUS寄存器40001可映射到CANOPEN索引0x2400子索引0x01。網關同時支持心跳報文、緊急報文等CANOPEN從站必備功能，確保通信狀態可監控。
• 可靠性設計：網關支持MODBUS超時重試、數據緩存機制，并在CANOPEN側提供數據有效性標志，避免因MODBUS設備故障導致主干網絡阻塞。

4. 總結

疆鴻智能MODBUS轉CANOPEN網關在新能源控制系統中解決了多協議異構設備的集成難題。通過將分散的MODBUS設備數據無縫接入高效、標準化的CANOPEN網絡，既保護了現有設備投資，又提升了系統的實時性與可維護性。這種方案尤其適用于風電變槳、光伏逆變等對數據集中性和可靠性要求高的場景，為主控制器的能源調度與故障管理提供了堅實基礎，進一步推動了新能源系統智能化與集成化的發展。
