應用背景

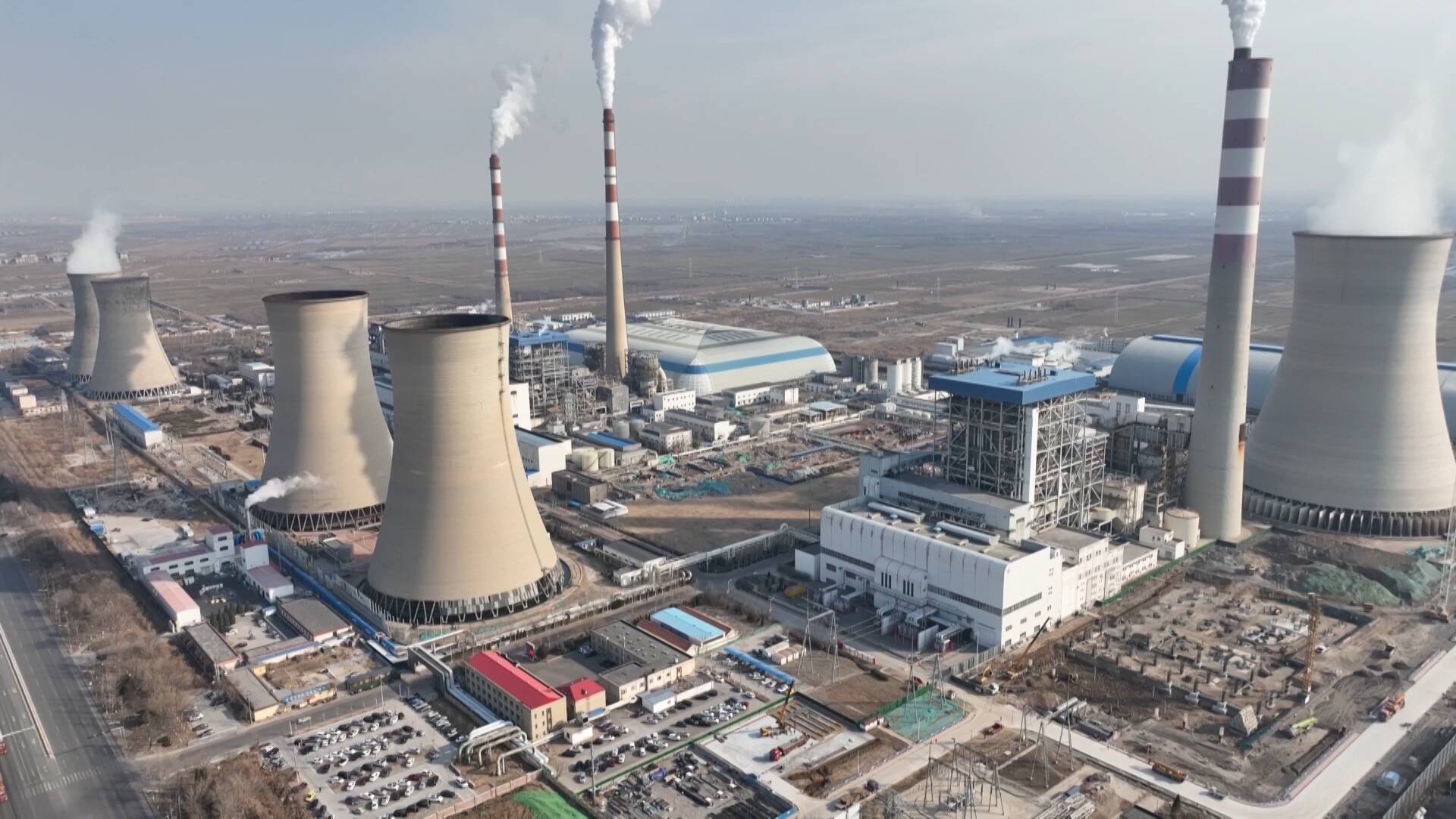

某運維部門負責熱電廠各生產環節設備的運行維護，需將廠區內煤棚、翻車機室、鍋爐房及料倉控制室的10臺PLC數據無線傳輸至和利時DCS系統，實現集中監測和遠程控制，方便運維人員調取歷史運行數據、及時響應問題，保障生產安全與效率。這些PLC分布在距輸煤DCS電子設備間1-5KM處，型號包括S7-300、S7-1500、S7-1200及SmartS7-200，涉及Profibus、DP、Profinet等多種協議，需統一協議后無線組網通訊。

遠創智控無線解決方案

遠創團隊設計的方案采用YC-ETH-Bridge-300無線數傳模塊，實現多臺PLC與和利時DCS系統的無線通訊：

·煤棚4臺S7-300PLC：將Profibus轉為ModbusRTU，再連接YC-ETH-Bridge-300；

·翻車機室2臺S7-1500PLC：將DP轉為Modbus，連接YC-ETH-Bridge-300；

·鍋爐房S7-1200PLC：借助自帶擴展單元CP1241直接連接YC-ETH-Bridge-300；

·料倉控制室2臺S7-200SmartPLC：將Profinet轉為Modbus，連接YC-ETH-Bridge-300

接收端和利時DCS系統加裝mod01通訊單元作為RTU主站，與YC-ETH-Bridge-300主站組成1主10從無線數據加密自組網。

方案優勢

1.節省周期與施工：無需大型布線施工，一天內即可完成改造并確保通訊穩定。

2.安裝便捷：無需編程，普通電工接入信號和電源即可使用。

3.傳輸可靠安全：全數字無線加密傳輸，協議二次加密，產品通過認證。

4.無額外費用：后期無需支付設備運營費用。

5.專業售后支持：多年經驗的專家團隊提供技術支持與服務。

產品介紹

遠創智控4系工業級無線通信裝置YC-ETH-Bridge-300，具備RS232和RS485接口，無線可靠傳輸距離達20KM，支持點對點及點對多點通信，適用于分散不便布線場景。無需編程和布線，外接220V電源及信號線即可實現混合信號無線通訊，野外可采用太陽能供電，能省去挖溝布線時間及后期維護費用。

更多詳細內容或具體配置過程可咨詢羽工。
