一、場景實施背景

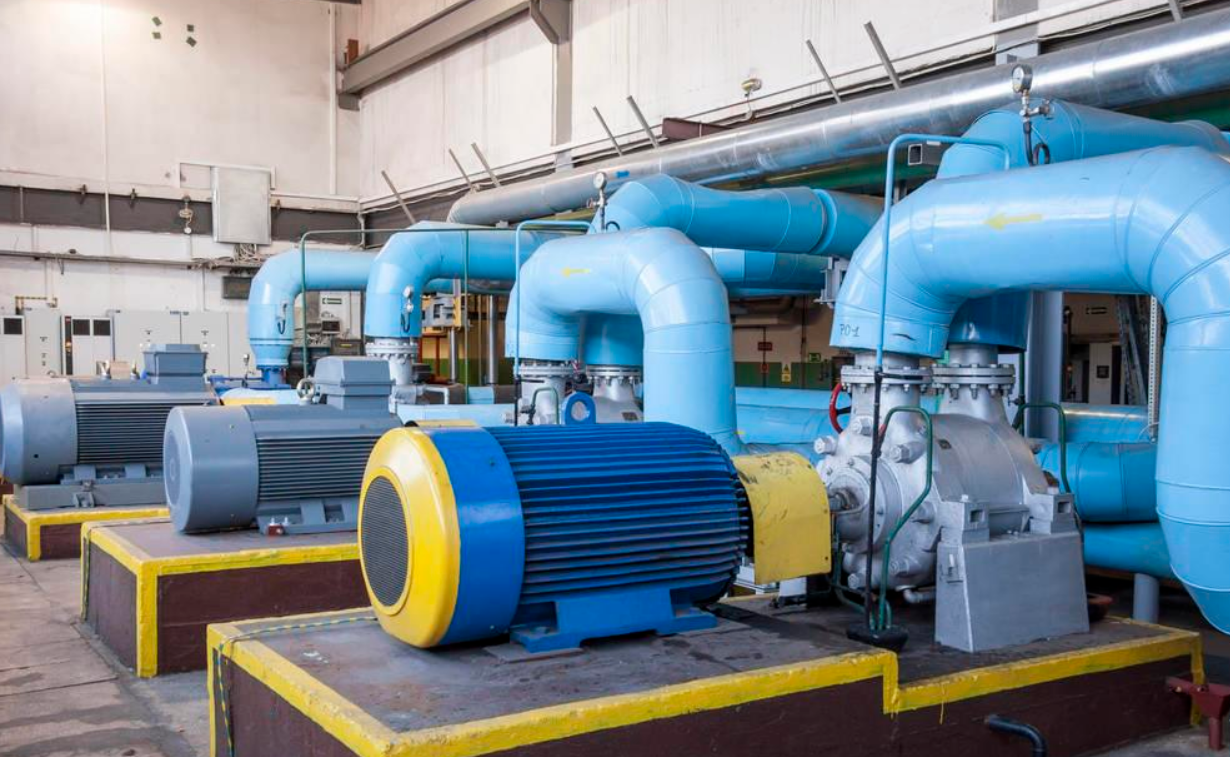

某大型化工園區內，主廠區PLC控制系統需對3公里外的5臺循環水泵進行遠程控制。這些水泵負責園區冷卻水循環，其啟停狀態直接影響生產設備的降溫效率。

此前采用有線電纜傳輸控制信號，但3公里布線需穿越市政道路和河道，施工成本高且易受外界破壞，年均因電纜故障導致水泵失控4-6次，單次故障修復需6小時，造成生產車間降溫不足，間接損失超10萬元/次。為解決這一問題，園區引入遠創智控YC-Bridge-WL無線數傳模塊，構建雙鏈路冗余傳輸系統。

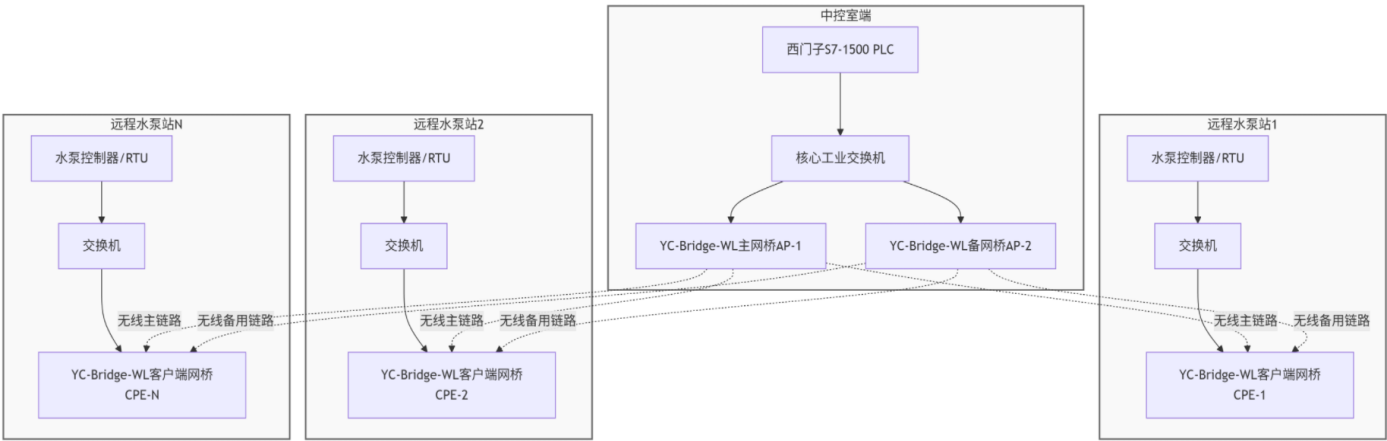

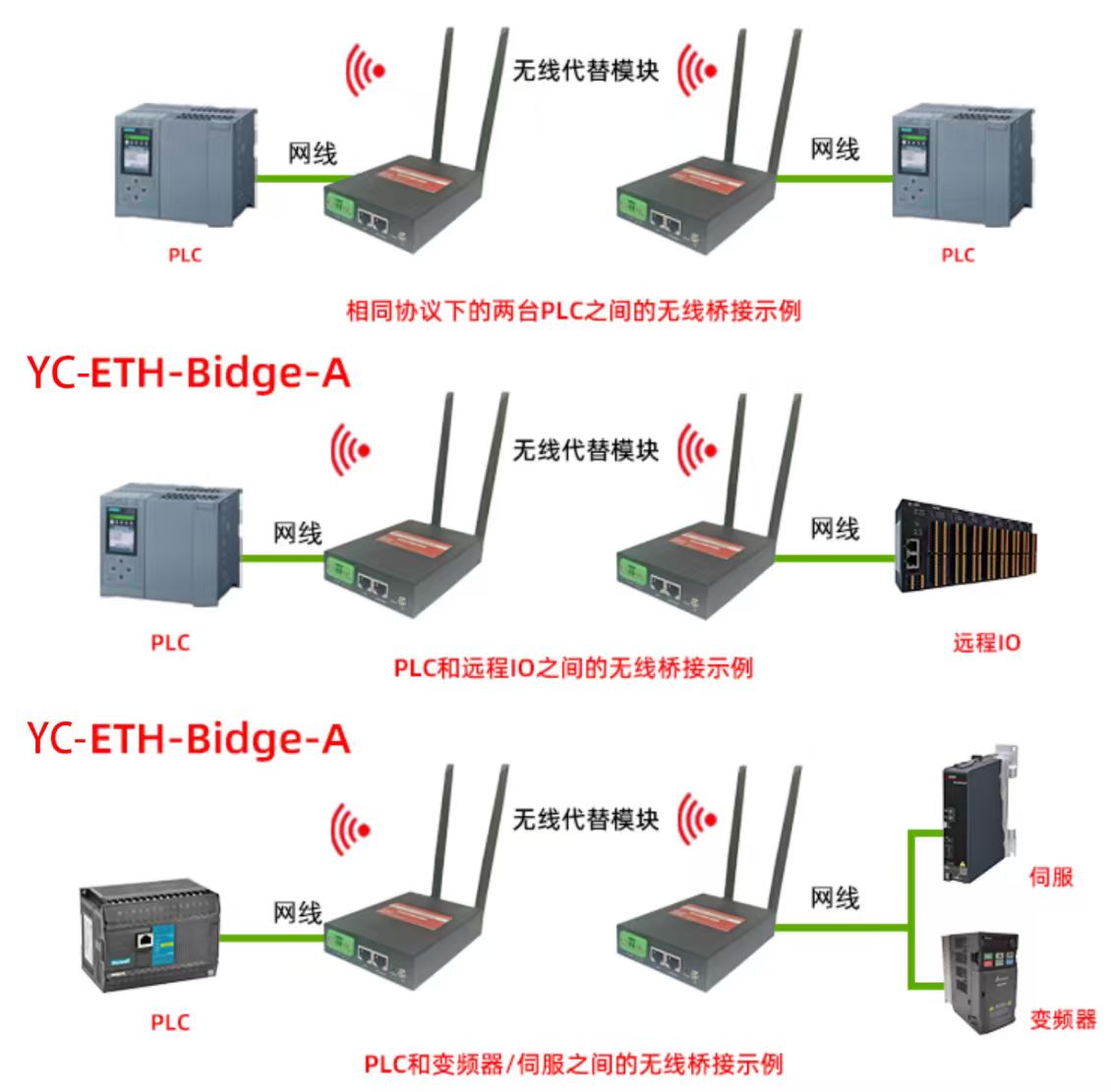

二、結構拓?fù)鋱D

核心節點：主廠區PLC控制柜、5臺水泵的本地控制箱（含繼電器模塊）。

·設備部署：

·PLC側：2臺遠創智控YC-Bridge-WL無線數傳模塊（主備模式），通過以太網接口連接PLC，外接15dBi高增益定向天線，安裝于廠區30米高的信號塔上。

·水泵側：每臺水泵控制箱旁安裝2臺YC-Bridge-WL無線數傳模塊（主備模式），與控制箱內的繼電器模塊連接，配備12dBi定向天線，安裝于8米高的水泥桿上，指向主廠區信號塔。

·鏈路設計：主鏈路承擔PLC與水泵的實時控制信號（啟停指令）和狀態反饋（運行電流、液位）傳輸；備鏈路同步傳輸加密備份數據，通過網橋內置的心跳檢測機制實現毫秒級切換。

三、項目痛點

1.通訊可靠性要求嚴苛：水泵啟停指令若丟失，可能導致冷卻水供應中斷，引發生產設備過熱停機，單次事故損失可達50萬元，必須實現100%無丟包傳輸。

2.強電磁環境干擾：園區內變壓器、高壓電纜產生10-500MHz頻段電磁干擾，傳統無線設備在該環境下通訊中斷率超25%，無法滿足控制需求。

3.長距離傳輸挑戰：3公里傳輸路徑中存在2處廠房遮擋，傳統無線設備信號衰減達60%，難以維持穩定連接。

四、遠創智控YC-Bridge-WL無線數傳模塊功能簡介

該網橋?qū)楣I(yè)長距離傳輸設計，核心功能如下：

·雙鏈路熱備冗余：主備鏈路切換時間≤2ms，支持?jǐn)?shù)據緩存與續傳，確?？刂浦噶盍銇G失。

·強抗干擾能力：采用FHSS跳頻技術，對10-2400MHz電磁干擾抑制比達90dB，IP67防護等級可抵御粉塵和低壓噴水。

·長距離傳輸性能：視距傳輸距離達5公里，配備高增益定向天線后，可穿透兩層磚混墻體，信號衰減控制在20%以內。

·環境適應性：工作溫度范圍-40℃~85℃，抗振動等級達IEC60068-2-6標準，適應戶外惡劣環境。

五、解決方案描述

采用“雙鏈路冗余+抗干擾部署”架構：

1.雙鏈路控制機制：主備網橋并行運行，主鏈路每秒傳輸10次控制指令與狀態數據，備鏈路同步校驗數據完整性。當主鏈路信號強度低于-82dBm時，自動切換至備鏈路，切換過程無數據斷點。

2.抗干擾與傳輸優化：網橋安裝位置遠離高壓設備（間距≥20米），利用金屬屏蔽罩增強抗電磁干擾能力；通過信號塔與水泥桿的高位部署，減少地面遮擋物影響，確保傳輸路徑視距占比≥90%。

3.控制功能設計：PLC系統支持單臺水泵遠程啟停、批量控制及定時切換功能，實時監測水泵運行電流（精度±2%）和供水壓力，異常時自動報警并推送故障位置至運維終端。

六、實施過程

1.現場勘查與規劃（2天）：使用無人機測繪傳輸路徑，標記遮擋區域；通過頻譜分析儀檢測電磁干擾分布，確定網橋安裝點位與天線角度。

2.設備部署（1天）：

·PLC側：在信號塔固定主備網橋，連接至PLC以太網端口，配置IP地址與傳輸協議。

·水泵側：為5臺水泵安裝網橋與控制箱，連接繼電器模塊，調整天線指向主廠區信號塔。

1.調試優化（1天）：設置主備切換閾值與數據重傳機制，模擬1000次啟停指令測試，驗證零丟包性能；對遮擋區域的2臺水泵網橋，增加天線增益至15dBi。

2.試運行與培訓（2天）：連續24小時全工況測試，記錄鏈路切換3次（均無感知）；培訓運維人員使用狀態監測軟件，掌握故障診斷與手動切換操作。

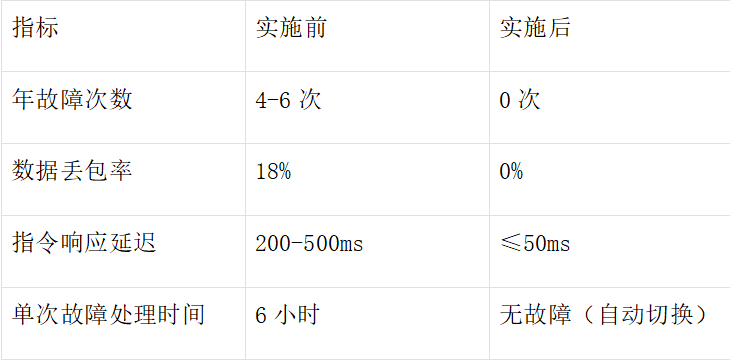

七、實施前后效果對比

八、總結

本方案通過遠創智控YC-Bridge-WL無線數傳模塊的雙鏈路冗余設計與強環境適應能力，成功解決了3公里外水泵的無線控制難題。實施后，不僅實現了控制指令零丟包傳輸，更徹底消除了因通訊故障導致的生產風險，顯著降低了運營成本。其在長距離、強電磁環境下的穩定表現，工業無線數傳模塊為工業設備遠程無線控制提供了可復制的范例，充分證明該網橋是惡劣工況下無線通訊的理想選擇。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
