在之前的課程中，我們一同走進了負載開關IC的世界，初步了解了其基本知識，為后續深入探索奠定了基礎。而在實際電路設計中，要想得心應手地運用負載開關IC，僅知曉基本知識還遠遠不夠。今天，芝子就帶你一起看看它究竟是如何在電路中大顯身手，為我們的系統保駕護航的！

負載開關IC實用功能一覽

負載開關IC就像是一個功能強大的“魔法寶盒”，集成了多種實用功能，這些功能相互配合，共同為系統的穩定運行提供基礎。接下來，就讓我們逐一認識這些功能。

過流保護：系統的“安全衛士”

在電路系統中，過流情況就像一顆隱藏的“定時炸彈”，隨時可能引發嚴重的故障。而過流保護功能就是負載開關IC為系統配備的“安全衛士”。當流向負載開關IC的電流過大時，如連接VOUT引腳的負載與GND短路，過流保護功能會迅速啟動，限制輸出電流，從而保護負載開關IC自身及整個系統。

以東芝負載開關IC——TCK207G為例，它采用折返式保護電路控制系統，利用限流器實現過流保護功能，在負載電流超過預期值時，防止負載元件損壞。

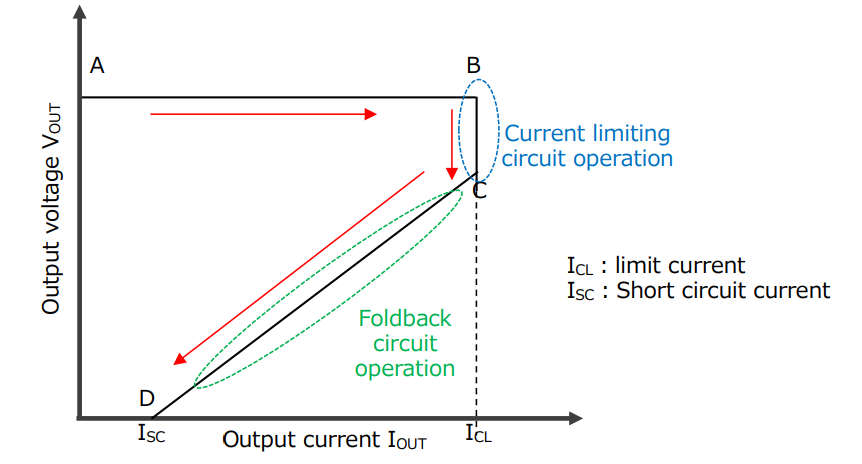

圖1. 過流保護的操作

熱關斷：系統的“溫度守護者”

環境溫度的變化以及系統自身功耗都可能使負載開關IC產生過多的熱量。一旦熱量超過散熱能力，或當環境溫度升高導致結溫過度升高時，熱關斷功能就會及時發揮作用，關閉負載開關IC，保護它和整個系統免受高溫的損害。

浪涌電流限流：系統的“平穩啟動器”

在負載開關IC導通的瞬間，輸出電壓會瞬間增大，這可能導致過沖現象，超過負載IC或電路的額定電壓。同時，浪涌大電流會流入負載開關IC，導致其無法提供正常的輸出電壓電平。而浪涌電流限流功能就像是一個“平穩啟動器”，將輸出電流緩慢升高，從而抑制輸出電壓過沖和輸入電壓降，確保系統的穩定性。

自動放電：供電時序的“得力助手”

一個電子系統通常由多個IC和電路組成，要使系統正常工作，就需要設置供電時序，即按照一定的順序為多個IC和電路供電。在器件關閉時，負載開關IC可以通過連接在VOUT與GND引腳之間的內部N溝道MOSFET對濾波電容器快速放電，為供電時序的設置提供便利。

欠壓鎖定（UVLO）：系統“電壓穩定器”

當負載開關IC的輸入電壓低于內部閾值時，欠壓鎖定（UVLO）功能就會關閉其輸出，以確保系統穩定性。當輸入電壓回升至恢復閾值以上時，輸出會自動重新導通，使系統繼續穩定運行。

反向電流阻斷：系統的“電流守護者”

在出現輸出電壓（VOUT）大于輸入電壓（VIN）的情況時可能產生反向電流。反向電流阻斷功能可防止負載電流從VOUT引腳反向流向VIN引腳，保護系統安全。東芝的負載開關IC——TCK207G就具有這樣的能力。

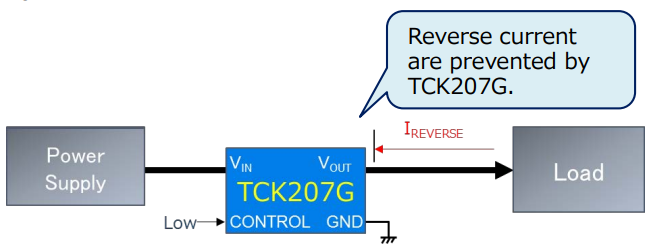

圖2. TCK207G的反向電流特性

通過今天的介紹，相信大家對負載開關IC的實用功能有了進一步的了解。下期【芝識課堂】我們將繼續為大家?guī)碡?fù)載開關IC的相關知識，敬請關注！
