在前面的內容中，我們了解了負載開關IC的基本定義、獨特優點、實用功能及其操作，今天作為【負載開關IC】系列的最后一篇內容，芝子將帶著大家了解一下負載開關IC數據表中相關術語和功率損耗計算方法。

負載開關IC數據表中使用的術語

在電子設計中，負載開關IC扮演著至關重要的角色。負載開關IC的數據表中所使用的術語是我們理解、運用這一元件的關鍵密碼。以下為大家列出了負載開關IC數據表中的主要電氣特性符號和定義。

輸入電壓（VIN）：

表示負載開關IC正常工作的輸入電壓范圍。

靜態電流（導通狀態）（IQ）：

表示負載開關IC導通時流過的靜態電流量。

靜態電流（關斷狀態）（IQ(OFF)）：

表示負載開關IC關斷時流過的靜態電流量。

開關漏電流（關斷狀態）（ISD(OFF)）：

表示負載開關IC關斷時從VOUT引腳流出的漏電流量。

CONTROL高電平輸入電壓（VIH）：

表示負載開關IC的控制引腳被視為處于邏輯高電平狀態時的最小電壓。

CONTROL低電平輸入電壓（VIL）：

表示負載開關IC的控制引腳被視為處于邏輯低電平狀態時的最大電壓。

導通電阻（RON）：

表示連接在VIN引腳與VOUT引腳之間的MOSFET的漏極和源極之間的導通電阻。

反向阻斷電流（IRB）：

表示當VOUT引腳的電壓高于VIN引腳的電壓時，從VOUT引腳流入負載開關IC的電流量。

反向阻斷電壓閾值（VRB）：

表示當VOUT＞VIN時，反向電流阻斷電路觸發的VOUT引腳與VIN引腳之間的電壓差（VOUT-VIN）。VRB專門用于具有真正反向電流阻斷功能的負載開關IC。

反向阻斷釋放電壓閾值（VRBR）：

表示當VIN在觸發后回升至VOUT以上時，會導致反向電流阻斷電路被禁用的VOUT引腳與VIN引腳之間的電壓差（VOUT-VIN）。VRBR專門用于具有真正反向電流阻斷功能的負載開關IC。

欠壓鎖定（UVLO）上升閾值（VUVL_RI）：

表示VIN上升時禁用UVLO的閾值電壓。當VIN超過VUVL_RI時，負載開關IC導通。

欠壓鎖定（UVLO）下降閾值（VUVL_FA）：

表示VIN下降時觸發UVLO的閾值電壓。當VIN降至VUVL_FA以下時，負載開關IC會被禁用。

過壓鎖定（OVLO）上升閾值（VOVL_RI）：

表示當VIN上升時，會觸發OVLO的閾值電壓。當VIN超過VOVL_RI時，負載開關IC會被禁用。

過壓鎖定（OVLO）下降閾值（VOLV_FA）：

表示當VIN下降時，會禁用OVLO的閾值電壓。當VIN低于VOLV_FA時，啟用負載開關IC。

輸出放電導通電阻（RSD）：

表示連接在負載開關IC的VOUT引腳與GND引腳之間的內部N溝道MOSFET的導通電阻，用于對連接VOUT引腳的外部濾波電容器進行放電。

輸出限流（ICL）：

表示輸出電流受過流保護功能限制的電流電平。

負載開關IC的功率損耗計算

對負載開關IC的功率損耗進行精確計算，并妥善處理其散熱問題，是確保系統穩定、高效運行的關鍵環節。以下是負載開關IC功率損耗的計算方法及相關注意事項。

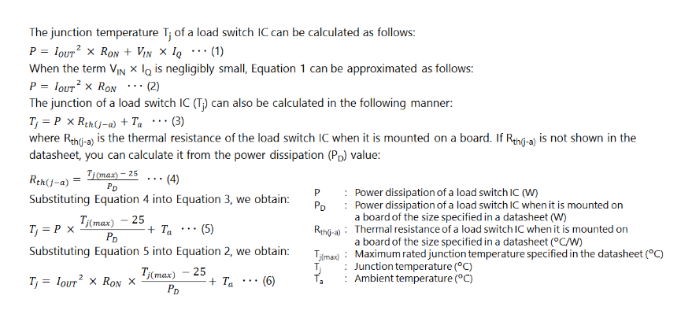

當我們著手計算負載開關IC的功耗時，可依據以下公式進行。該公式綜合考慮了負載開關IC在實際工作過程中的各種因素，運用這一公式，我們能夠清晰地了解負載開關IC在工作時所消耗的功率，為后續的散熱設計和系統優化提供有力依據。

不過，在計算過程中，我們必須關注負載開關IC的一個重要特性——其導通電阻會隨著溫度變化而發生改變。所以，我們不能簡單地使用一個固定的導通電阻值進行計算，而需要根據其在實際使用環境中的溫度，選取與之相匹配的、合適的導通電阻值。只有這樣，計算出的功耗結果才能更接近實際情況，為后續的設計和優化提供可靠的參考。

近幾期芝識課堂，我們?yōu)榇蠹疑疃冉庾x了負載開關IC。今后，芝識課堂將持續發力，為大家?guī)砀嗯c電子設計緊密相關的各類元器件知識。敬請持續關注，精彩不容錯過！
