隨著智能家居的浪潮席卷而來,照明不再是單純的光源,而是氛圍的營造者 (如明暗調節、色彩切換、語音控制),智能家居的燈光為什么能自動調節明暗呢?
一、市場常見的無線調光方案
當前主流的無線調光方案,如:WiFi、Mesh和Zigbee,雖采用不同的通信協議,但其LED調光電源模塊均需解決一個核心問題:如何高效穩定地將高壓輸入(如AC 220V或48V DC)轉換為調光模塊及MCU所需的低壓電源。
目前行業主流電源模塊供電芯片品牌及代表型號包括:MPS(如MP2459)、矽朋微(如SSP9481)、遠翔(如FP6195)。

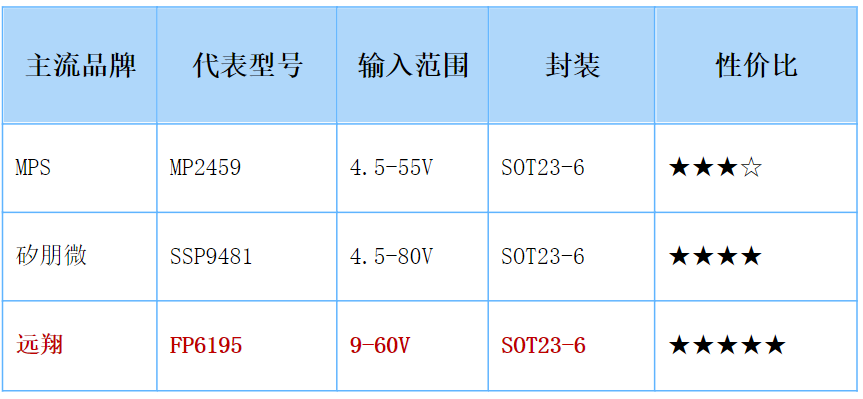

行業方案對比表:
以FP6195這類降壓芯片為例(見下圖,調光電源架構圖),在電源架構中承擔二次降壓的任務:將AC220V家用電經過前級轉換48V直流電再進一步降壓至3.3V或者5V,為調光模塊提供精準電能供給。

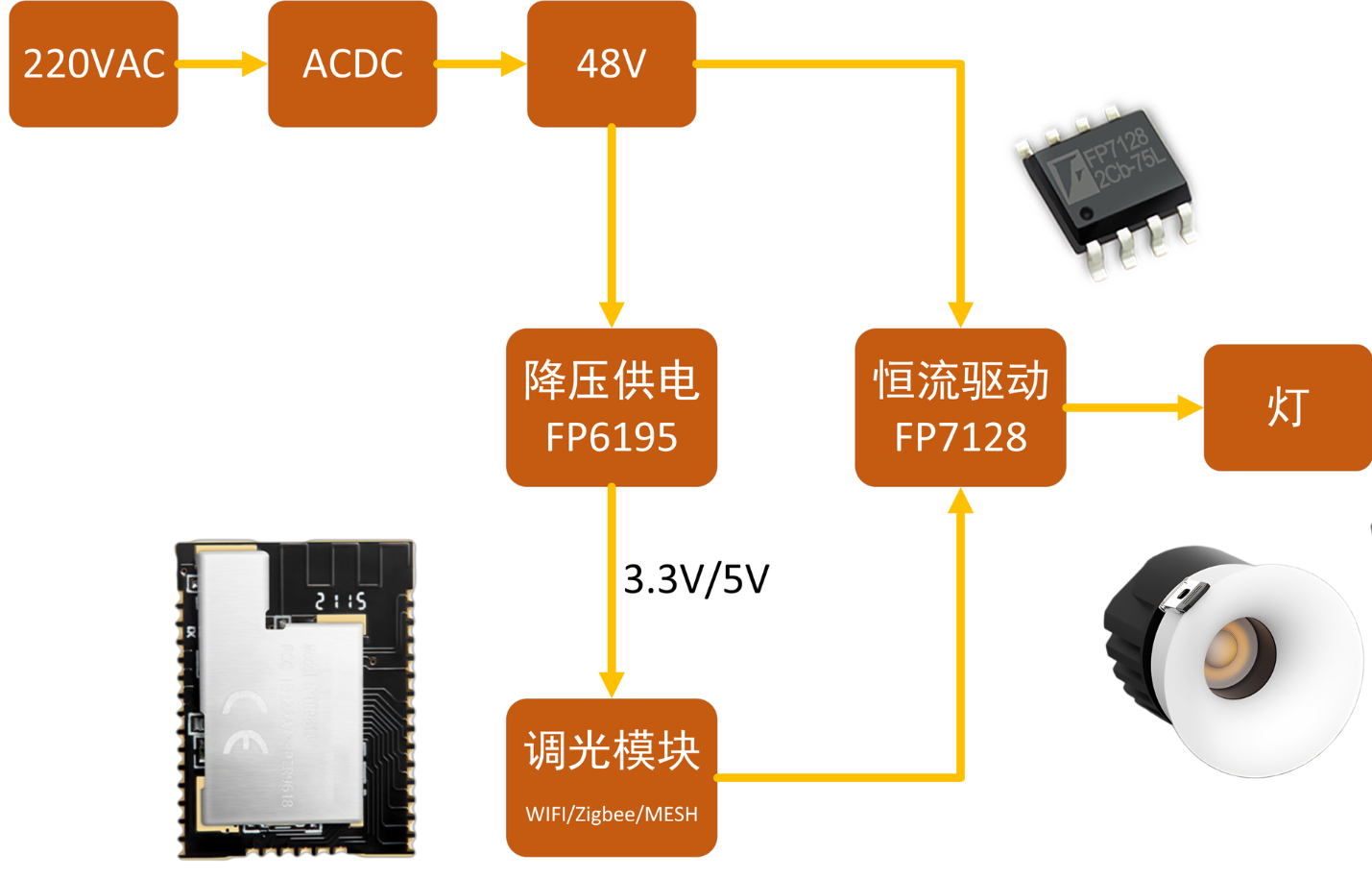

調光電源的架構圖:
二、FP6195 降壓芯片參數
FP6195輸入60V耐壓,降壓到3.3V/5V給調光模塊供電和5V/9V/12V設備儀器供電用,輸出電流高達0.6A。

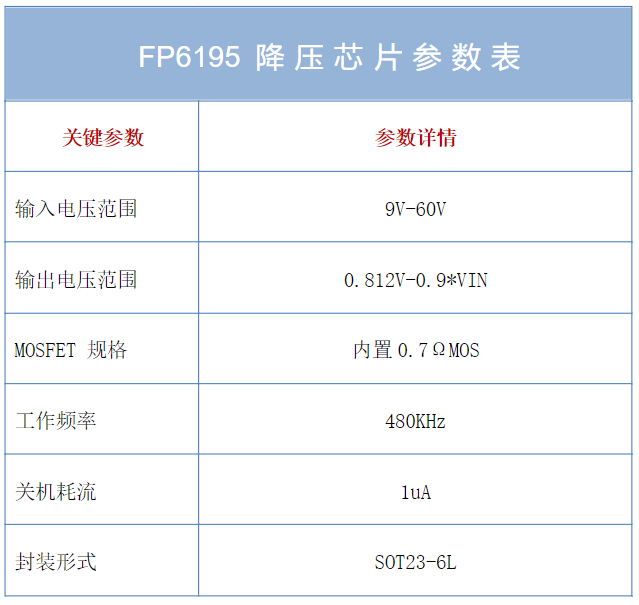

參數一覽表:
FP6195腳位圖:
FP6195降壓芯片的應用案例:
?WIFI模塊供電:用FP6195給WIFI無線模塊供電,提供穩定的電源
?液晶屏供電:用FP6195給液晶屏驅動和屏幕供電
?兼容MP2459:完全兼容MP2459,且具有更強的驅動能力
結語:
FP6195是完全兼容MP2459的,可實現一鍵替換,同時成本降低約15%,結合其最廣的輸入電壓范圍(9-60V),能適配更多場景需求,是更具性價比的選擇。
如果您有進一步的技術探討或方案定制需求,歡迎隨時聯系我們雅欣工程師團隊~
