給USB Type-C適配器、USB Type-A轉Type-C轉換器設計電路的工程師，怕是都被 “零件刺客” 背刺過：傳統反饋電路非要TL431 + 光耦組“CP”，5 V輸出是搞定了，PCB空間卻被占得滿滿當當，成本賬單更是越算越心痛！

而慧能泰最新款帶USB Type-C協議識別的負載開關HUSB305A則是個“拆CP小能手”—— HUSB305A的OPTO引腳可以接光耦實現反饋控制，省掉了TL431，這才是真正的“降本殺器”！

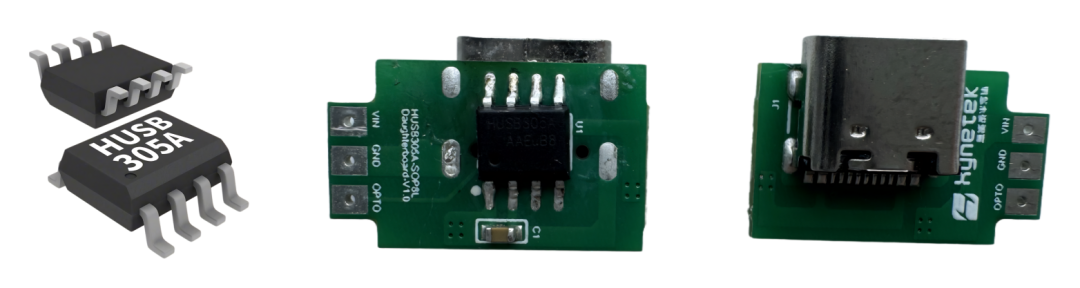

圖1：HUSB305A SOP-8L封裝及Demo圖

HUSB305A芯片特性

集成USB Type-C Rp電流源

集成帶軟啟動功能的N-MOSFET

集成電流檢測電阻

可編程電流限制

過壓和過流保護

支持線纜壓降補償

采用SOP-8L封裝

±5 kV HBM ESD

HUSB305A非常適合用于帶桶形連接器的適配器的USB Type-C連接器替換。HUSB305A只需放置在USB Type-C的Paddle Card（槳片卡）上，不改變原來連接桶形連接器的電源內部結構及外殼、電源本體不用重新開模、保持原來的輸出帶兩芯線（VBUS和GND）就可以實現。HUSB305A的高耐壓和良好保護特性可以在插拔、大負載跳變、負載短路等各種惡劣環境保持良好性能。當然，HUSB305A也可以放置在電源板本體上，通過三芯線（VBUS、GND和CC）連接到USB Type-C連接器上。

HUSB305A支持60 mΩ線纜壓降補償，長線充電也能保持穩定電壓。

HUSB305A不僅支持USB Type-C 1.5 A/3.0 A的Rp電流源廣播，還支持傳統D+/D-端口的電流識別，電壓耐壓等級也大大提高。

HUSB305A專為需要大電流開關的5 V USB Type-C電源端口應用設計，提供緊湊型高性價比的解決方案。它內置VBUS電源開關和電流檢測電阻，從而節省電路板空間并降低物料清單（BOM）成本。HUSB305A的OPTO引腳可以接光耦實現反饋控制，節省TL431。

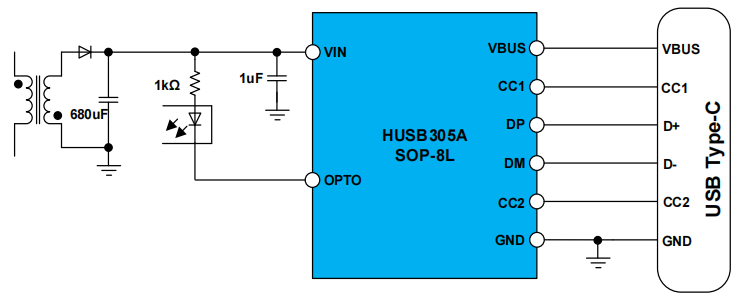

圖2：HUSB305A接OPTO反饋典型應用電路圖

當HUSB305A的輸入為固定5V時，將OPTO引腳懸空即可。

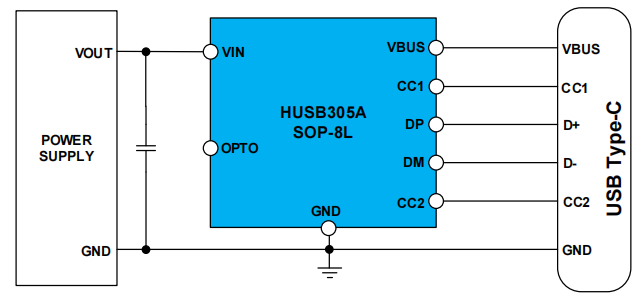

圖3：固定5V輸入時的典型應用電路圖
