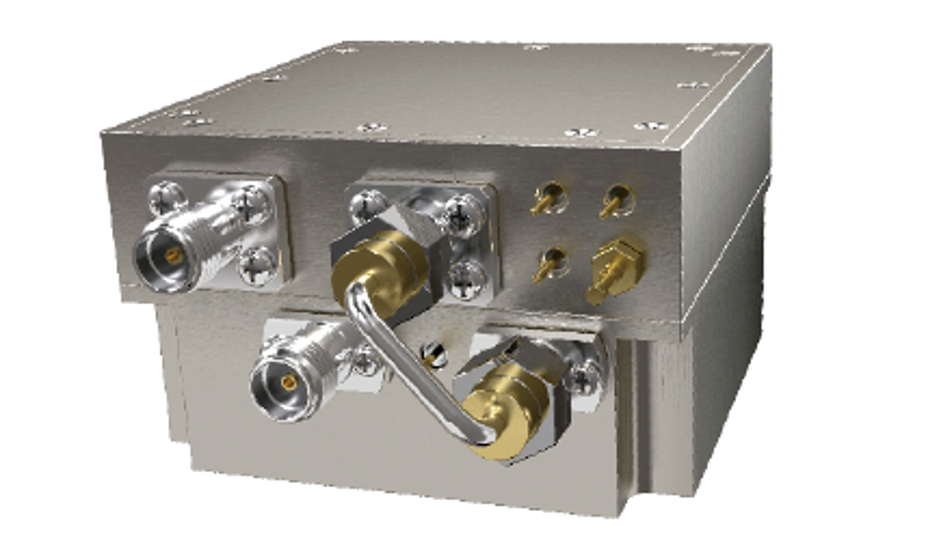

（圖示：PDROUxxxx系列鎖相介質振蕩器產品外觀，采用緊湊的金屬屏蔽封裝，確保優異的抗電磁干擾性能）

一、 產品概述

盛鉑科技PDROUxxxx系列是一款鎖相介質振蕩器（PDRO）產品，集成了雙環取樣鎖相技術與高品質介質諧振器 (PDRO)，專為對信號純度有要求的應用而設計。該系列可在1GHz至44GHz的寬頻帶內，提供基于參考頻率整數倍的任意固定頻率的高質量、超低相位噪聲信號輸出，是現代高性能射頻微波系統的“心臟”部件。

二、 PDROU鎖相介質振蕩器性能優勢

低相位噪聲
相位噪聲是衡量振蕩器性能的核心指標。PDROUxxxx系列鎖相介質振蕩器通過獨創的雙環架構和優化的電路設計，實現了驚人的低相噪表現。

• 典型值 @10GHz:-99 dBc/Hz @ 100 Hz;-132 dBc/Hz @ 10 kHz

卓越的頻譜純度 - 低雜散
除了低相位噪聲，該產品還具備低雜散特性，確保輸出信號干凈，無用諧波和非諧波分量被抑制到極低水平，避免對系統其他部分造成干擾。

高頻覆蓋與靈活配置 - 最高44GHz
輸出頻率覆蓋范圍廣，最高可達44GHz，并能根據用戶指定的任意固定頻率點進行定制。參考輸入頻率選擇靈活，同時提供內參考（內置恒溫晶振OCXO/溫補晶振TCXO）和外參考（接受外部10MHz/100MHz等參考信號）兩種型號，極大方便了系統集成。

三、 工藝與用材

• 核心振蕩源：采用高品質微波介質諧振器，奠定了高Q值、高頻率穩定度的基礎。
• 關鍵鎖相技術：采用雙環取樣鎖相方案，結合低噪聲階躍恢復二極管進行取樣鑒相，確保了微波信號能被精準、穩定地鎖定在參考頻率上，這是實現超低相位噪聲的關鍵。
• 電路與結構：

精選超低噪聲放大器、濾波器和射頻芯片。

采用全金屬化屏蔽封裝，內部電路模塊隔離良好，有效抑制干擾。

高性能PCB材料，確保微波信號的完整性和低損耗傳輸。

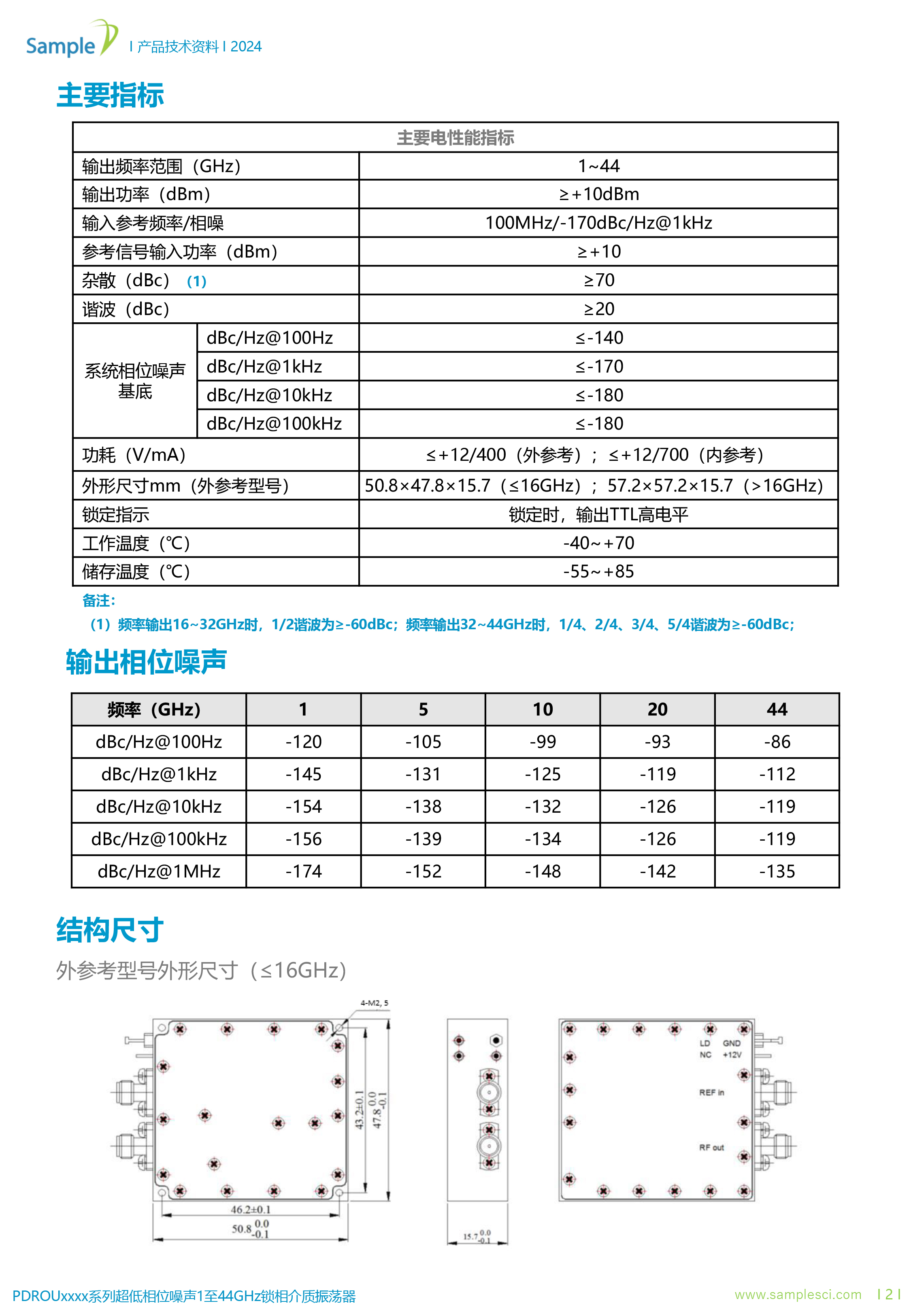

四、 盛鉑科技PDROU系列鎖相介質振蕩器參數表

注：以上為典型型號參數，具體指標可根據客戶需求定制。

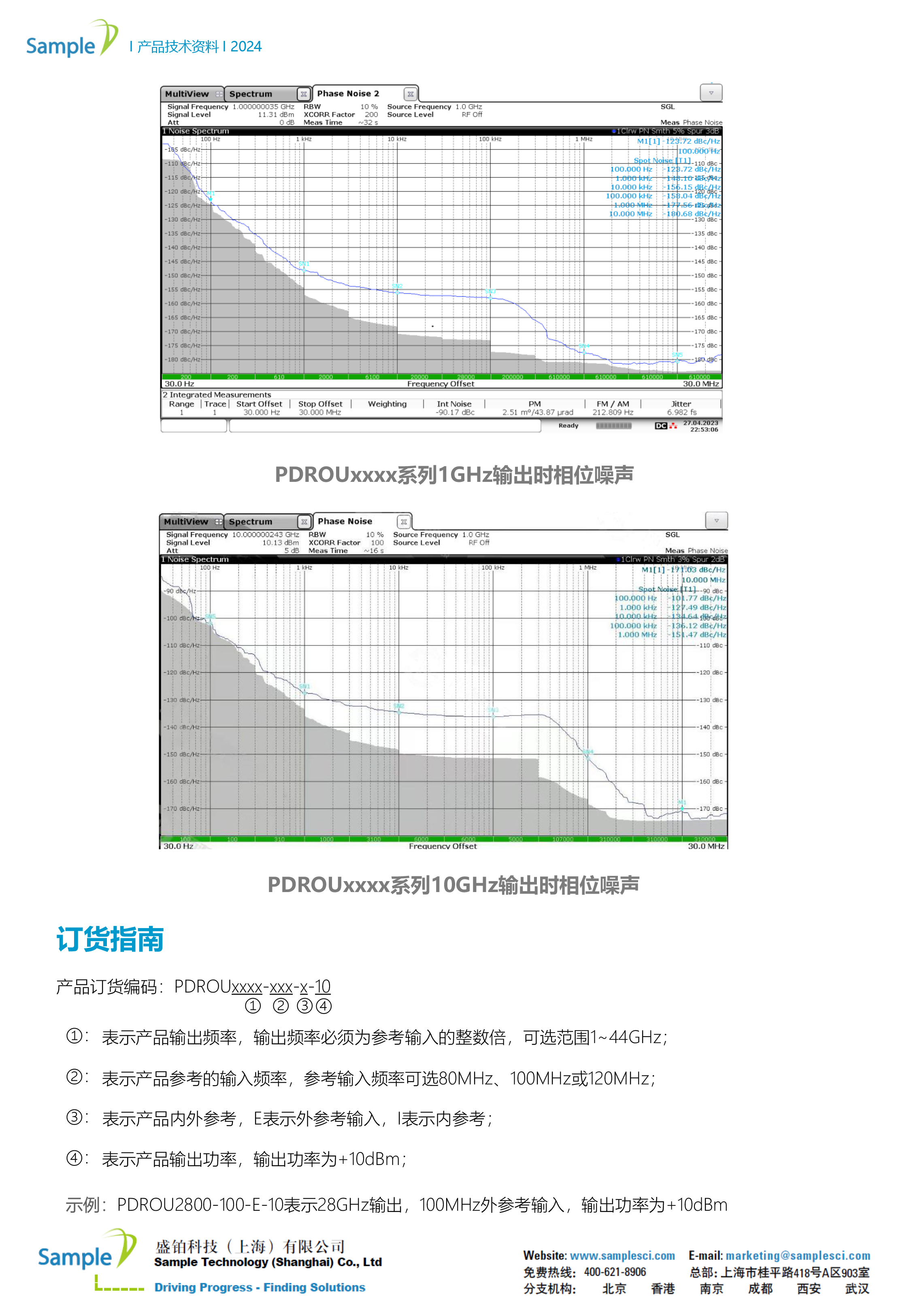

五、 盛鉑科技PDROU系列點頻源型號命名規則與選型

六、 鎖相介質振蕩器主要應用領域

高速高精度數據轉換：作為高性能ADC（模數轉換器）和DAC（數模轉換器）的時鐘源，充分發揮其采樣精度和有效位數(ENOB)。

測試與測量設備：頻譜分析儀、矢量信號分析儀、高性能信號源的核心時鐘。

軍用與航天電子：雷達、電子戰(EW)、衛星通信、導彈制導等系統的本振(LO)源。

無線通信基礎設施：5G/6G毫米波基站、點對點微波回傳鏈路。

科學研究：射電天文、粒子加速器、量子計算等大科學裝置。

七、 專業包裝與交付

每臺產品均使用防靜電、抗壓抗震的專用包裝盒。

內部配備防潮袋，確保產品在運輸和存儲中的安全。

外包裝箱堅固，符合國際運輸標準。

隨貨提供產品測試報告、合格證，確保性能指標與規格書一致。

八、 使用說明與集成支持

我們的技術團隊可提供前期的集成咨詢，幫助您選擇最合適的型號和配置。

九、 完善的售后服務

質量保證：所有產品享有24個月的質保期。

技術支持：提供免費的技術咨詢，快速響應您的任何技術問題。

定制服務：支持頻率、接口、外形尺寸等個性化定制，滿足特殊應用需求。

快速響應：建立高效的客戶服務流程，確保從詢價、訂單到售后問題的快速處理。

總結：選擇盛鉑科技PDROUxxxx系列鎖相介質振蕩器的三大理由

高性能：超低相位噪聲和低雜散，為您的系統提供純凈的“心臟”。

高度靈活：寬頻段、內/外參考可選、全定制能力，完美適配復雜應用。

可靠保障：優質用料、軍工品質、完善服務，為您項目的成功保駕護航。

歡迎聯系我們，獲取最新產品手冊、報價及免費技術咨詢！
