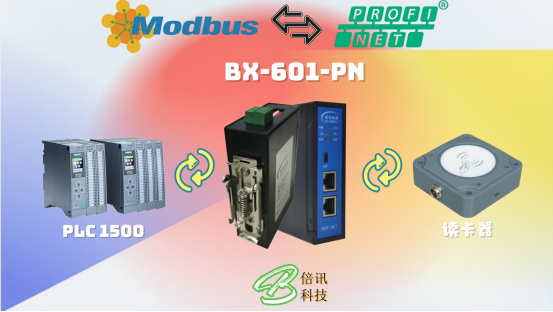

訊鵬Modbus讀卡器是一款基于RS485總線、遵循ModbusRTU協議的IC卡讀卡器。此款讀卡器是專為PLC設計與研發的新一代讀寫設備，能夠直接與PLC相連接。然而，由于PLC采用西門子Profinet協議，致使雙方設備無法實現正常通訊。因此，需借助倍訊科技研發的Modbus轉Profinet網關BX-601-PN進行通訊轉換。

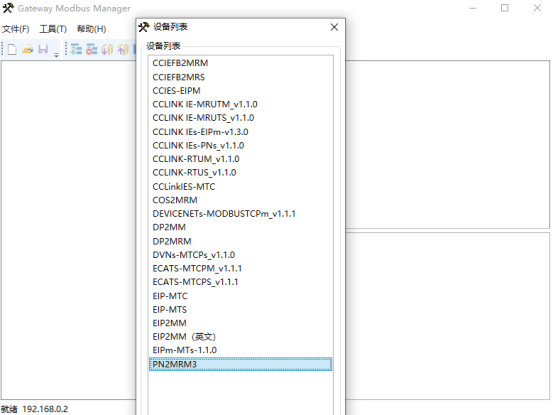

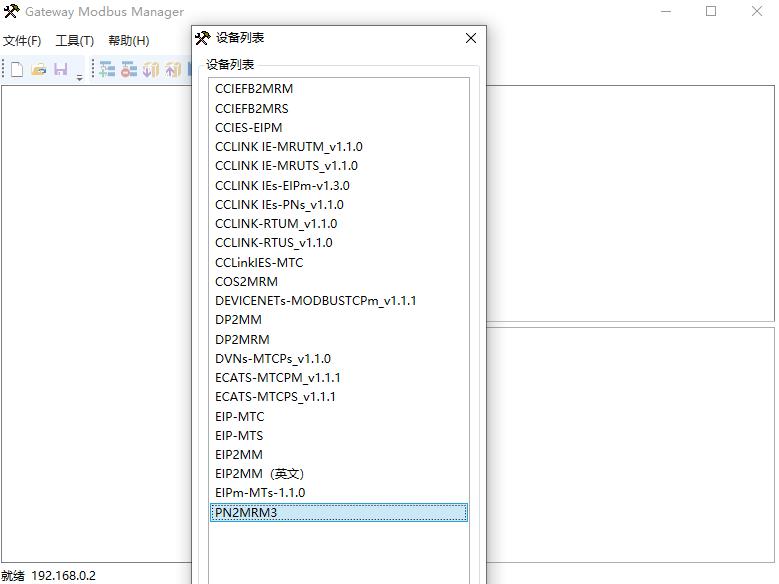

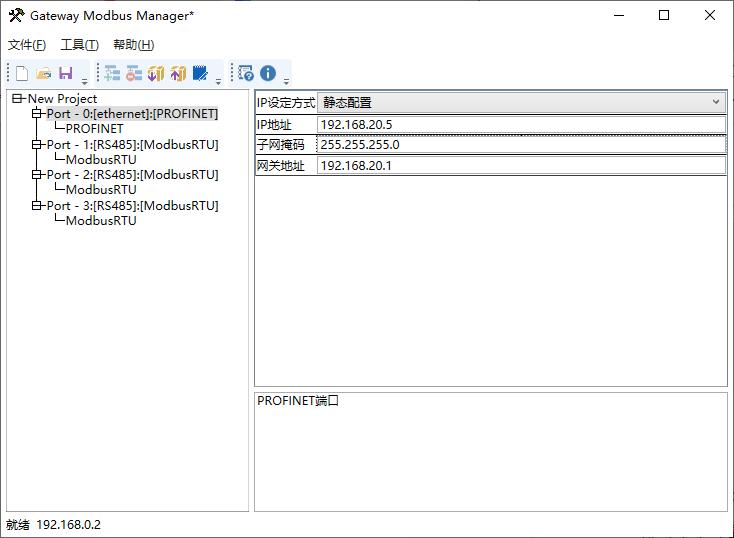

開啟倍訊科技Modbus轉Profinet網關配置軟件，對網關的Modbus參數予以設置。首先創建新的項目，并選擇PN2MRM 3。倍訊科技Modbus轉Profinet網關于Profinet側的設備名稱及IP地址可不予考量（新一代產品已借助PLC主站軟件開展分配工作）。

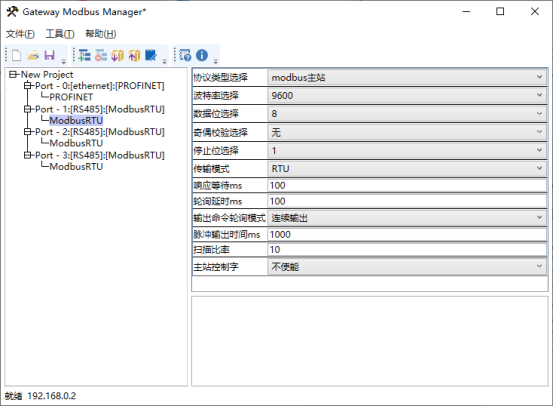

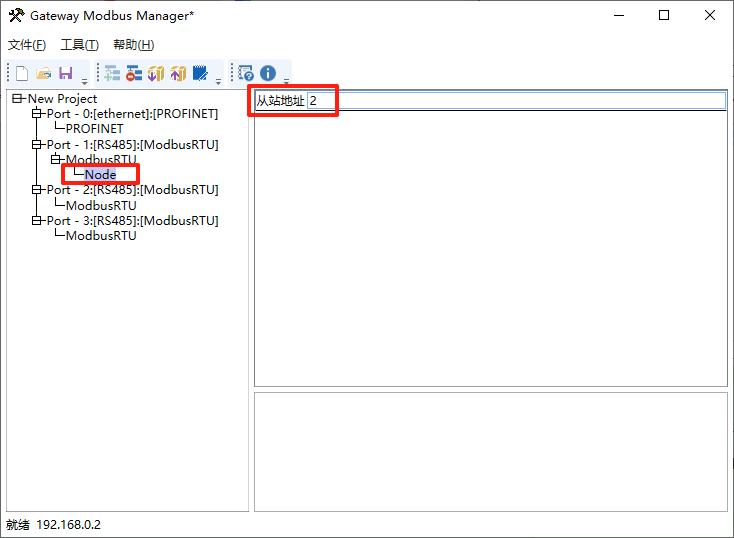

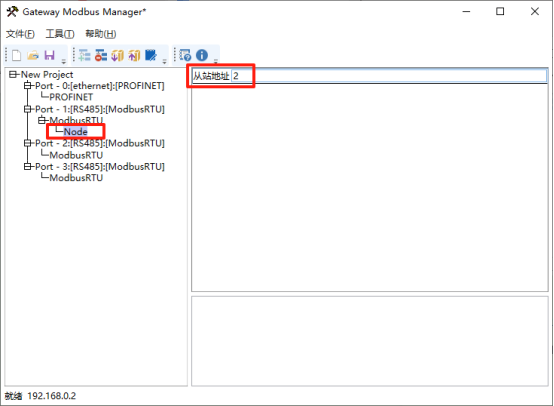

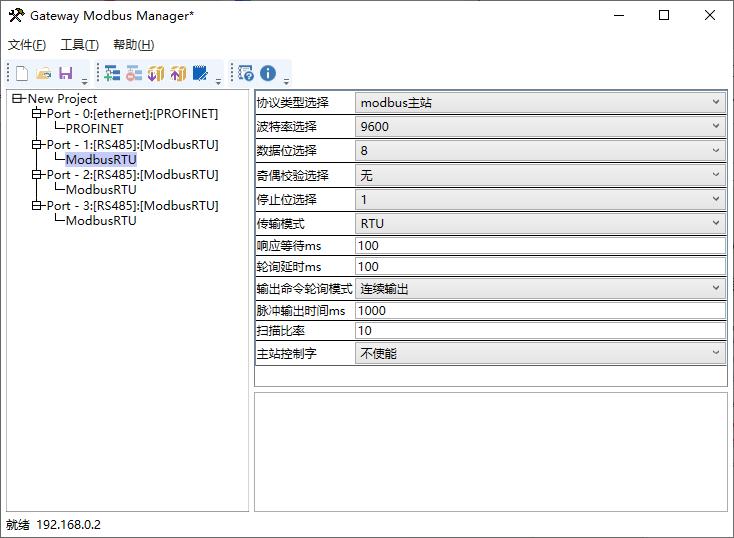

對倍訊科技Modbus轉Profinet網關在Modbus側的設備參數，包含波特率、奇偶校驗、數據位和停止位等予以設置。在ModbusRTU操作界面執行右鍵動作，選取“添加設置”功能模塊以對從站站地址進行參數設定，在本研究實例里，該從站站地址參數設定為1。

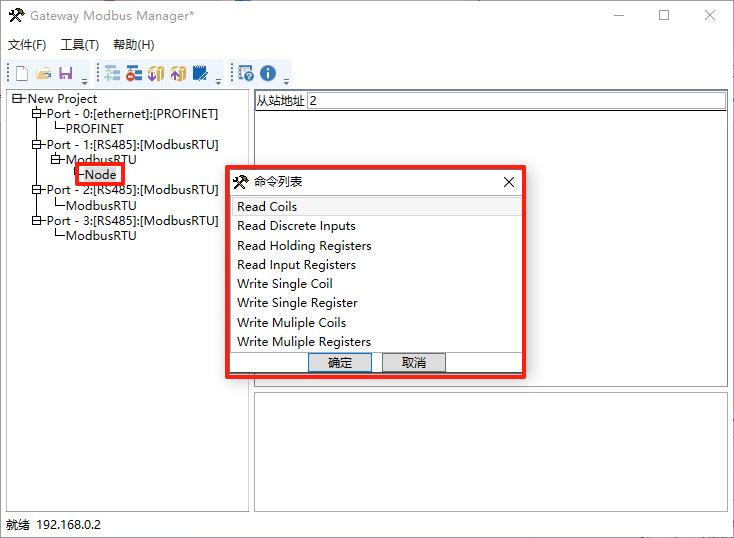

在Node這一特定位置處，通過點擊鼠標右鍵的操作，增添與之對應的、具備特定功能的代碼。根據從站選擇相應的功能碼，本研究案例中采用的是03H功能碼（即讀取保持寄存器功能）。

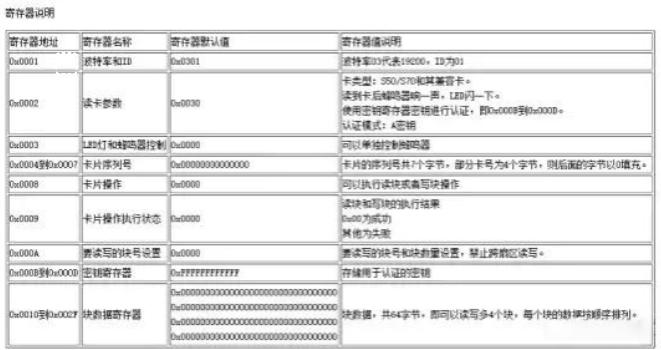

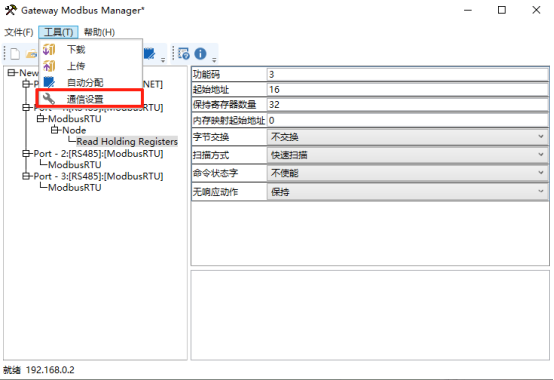

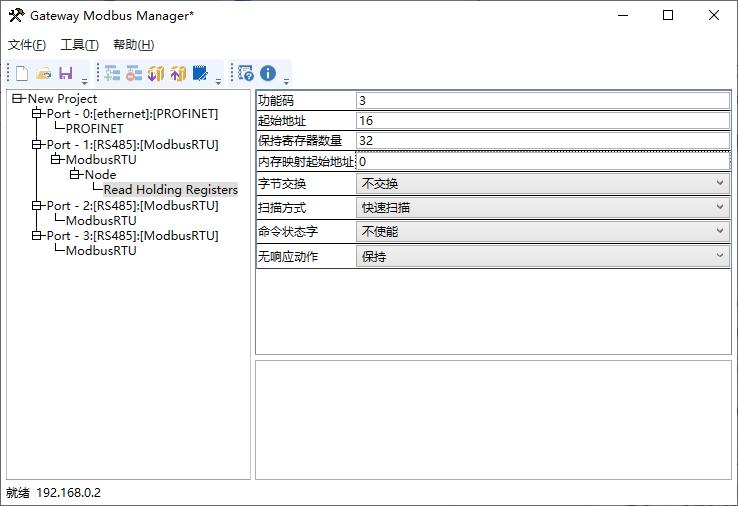

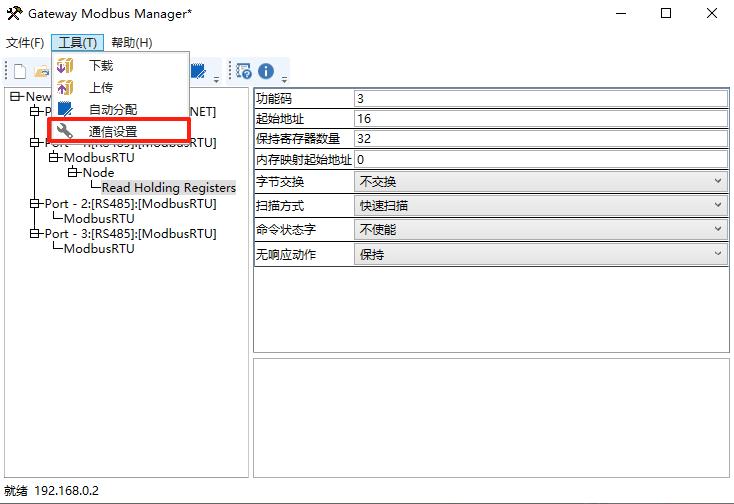

在進行相關操作時，需要準確填寫要進行讀寫操作的寄存器地址。這里可以以堯都區的特定情況為例，具體而言，就是要填寫從地址0x0010開始的、包含64字節的數據的寄存器地址信息。至此，倍訊科技Modbus轉Profinet網關配置完畢，將配置下載至網關即可。下載方式：點擊“工具-通信設置”，掃描網關IP地址并予以選中（確保電腦與網關處于同一IP網段），而后進行下載操作。

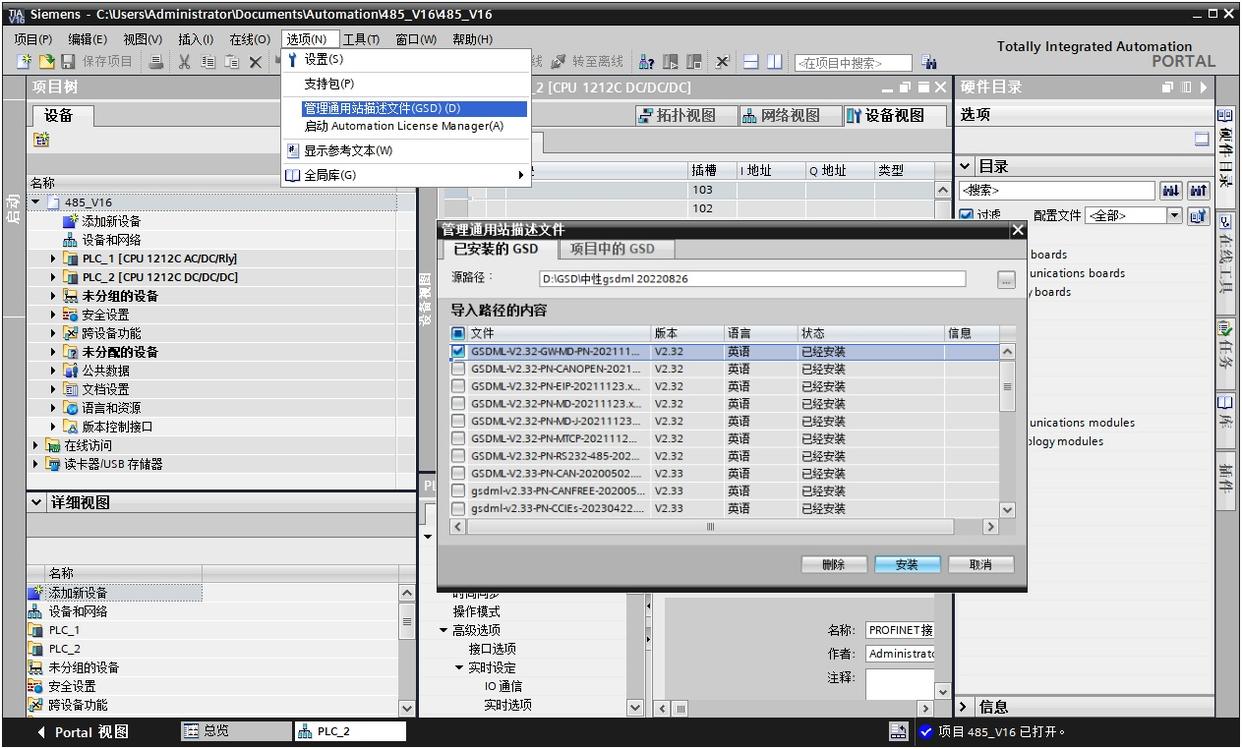

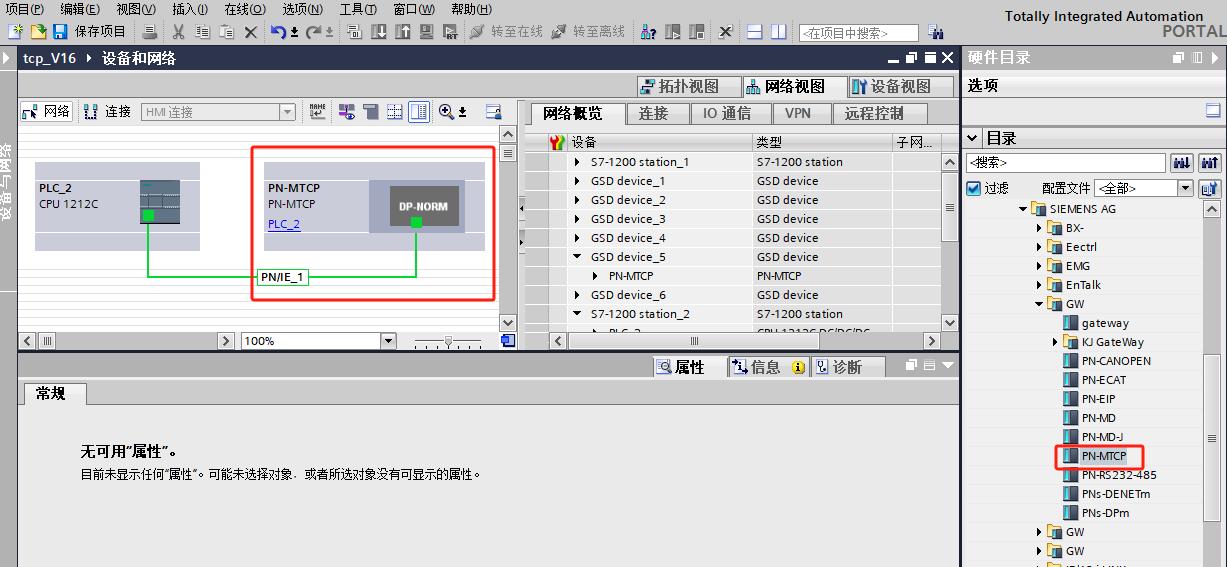

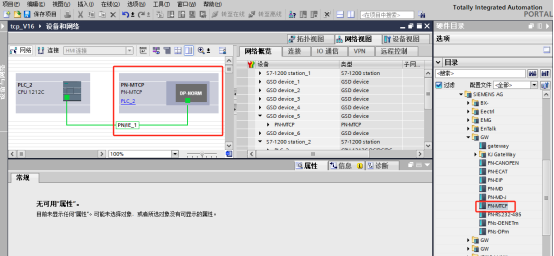

首先，找到并啟動可編程邏輯控制器（PLC）組態軟件，待界面加載完成后，進入可進行文件操作的特定功能區域。接著，在該區域找到導入文件選項，通過瀏覽本地路徑定位網關通用站描述（GSD）文件，選中并點擊確認導入，將其導入到PLC組態軟件中。 添加倍訊科技Modbus轉Profinet網關模塊，遵循操作規范。設置設備標識信息，包括便于管理的名稱和適配網絡的唯一IP地址，確保設備穩定運行。

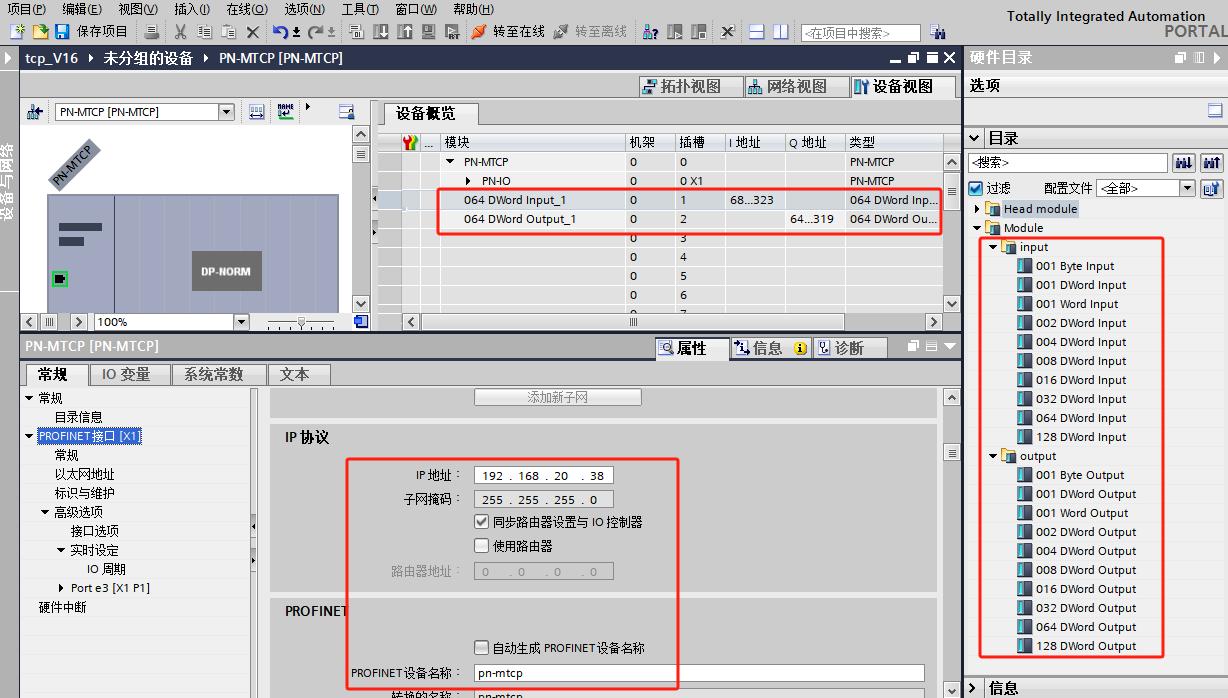

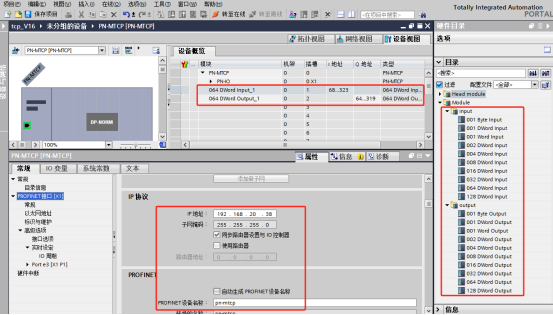

最終，需對Profinet界面的輸入輸出數據長度及地址配置進行精確設定。核查組態信息無誤后，下載至PLC并進行初始化配置與自檢，啟動系統運行模式，確保工業控制和自動化生產穩定運行。

本方案運用協議網關技術達成了傳統Modbus讀卡器與Profinet工業以太網的無間隙整合，在完整保留設備原有功能的同時，充分滿足了現代化工業控制系統對于網絡集成的嚴苛需求，適用于各類存在身份識別或物料追蹤需求的工業應用場景。
