電氣接點異常溫升原因 程瑜 187 0211 2087

現場環境比試驗更復雜，現場長期運行具備溫升累積效應

接頭處不同材質金屬膨脹效應存在差異，高溫膨脹時受應力作用的影響和制約緩慢發生塑性變形，使接頭處產生微小的空隙。

溫度變化造成接頭處氧化腐蝕，接觸電阻增大。

觸頭反復活動，連接部位緊固螺栓壓力不合理，導致接觸面變形，減小接觸面積，增大電阻。

導體原材料純度不夠，造成導體材料電導率不滿足要求。

在加工、連接、安裝母線過程中，對母線接觸表面處理不到位、不夠平整，進而減少有效接觸面積，增大接觸電阻而產生發熱。

為了避免輸送電力資源的設備，如傳輸線纜、變壓器、高壓開關等由于連接部分過熱而發生損壞事故，安科瑞研制了一種無線測溫系統，用于檢測高壓設備器件的運行情況，及時消除安全隱患。

關鍵詞：無線測溫系統；高壓電氣設備；溫度傳感器；無線溫度檢測器

安科瑞溫度在線監測系統介紹

1概述

電氣接點在線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。Acrel-2000T無線測溫監控系統通過RS485總線或以太網與間隔層的設備直接進行通訊，系統設計遵循國際標準Modbus-RTU、Modbus-TCP等傳輸規約，安全性、可靠性和開放性都得到了提高。該系統具有遙信、遙測、遙控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能，可以監控?zé)o線測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。

2應用場所

適合在泛在電力物聯網、鋼廠、化工、水泥、數據中心、醫院、機場、電廠、煤礦等廠礦企業、變配電所等電力設備的溫度監測。

3系統結構

溫度在線監測系統結構圖

4.系統硬件配置

溫度在線監測系統主要由設備層的溫度傳感器和溫度采集/顯示單元，通訊層的邊緣計算網關以及站控層的測溫系統主機組成，實現變配電系統關鍵電氣部位的溫度在線監測。

5.系統功能

實時監測

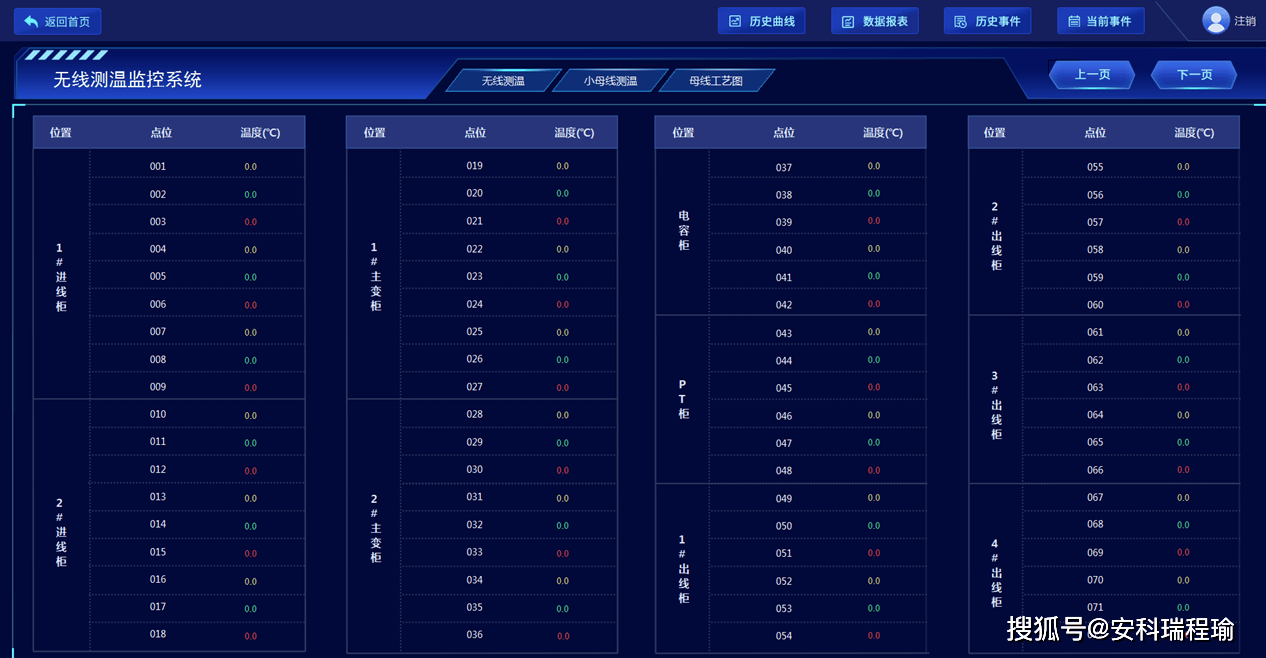

安科瑞 Acrel-2000T 無線測溫系統人機界面友好，能夠以配電一次圖的形式直觀顯示各測溫節點的溫度數據，及有關故障、告警等信號。

詳細溫度查詢

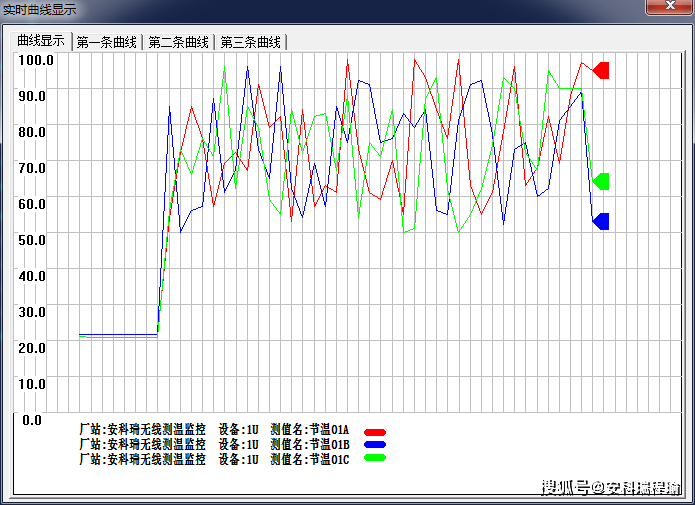

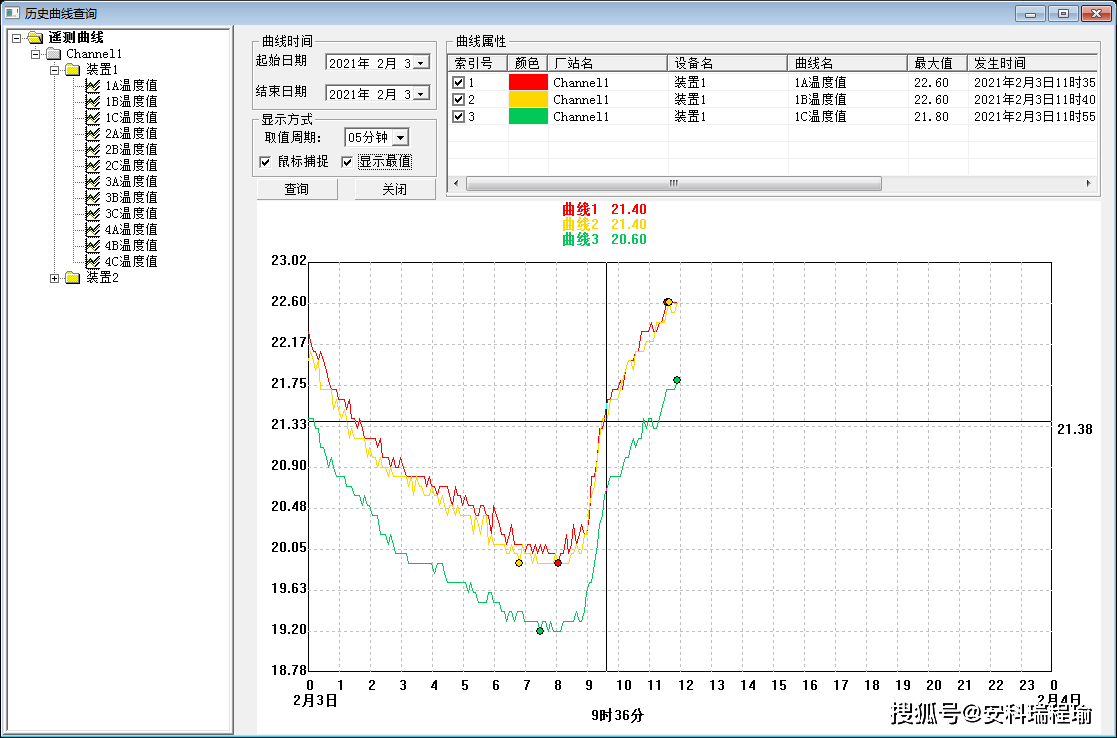

歷史溫度曲線、實時溫度曲線查詢、實時溫度數據查詢

實時報警

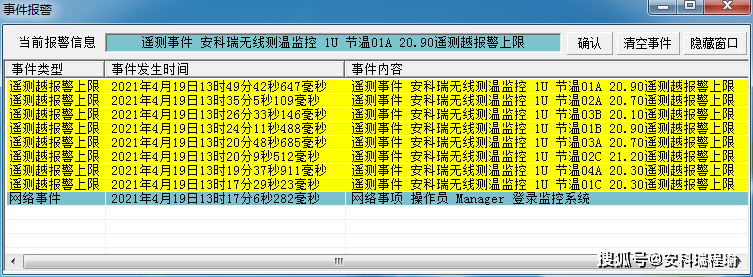

Acrel-2000T 無線測溫監控系統具有實時報警功能，系統能夠?qū)囟仍较薜仁录l(fā)出告警。

歷史事件查詢

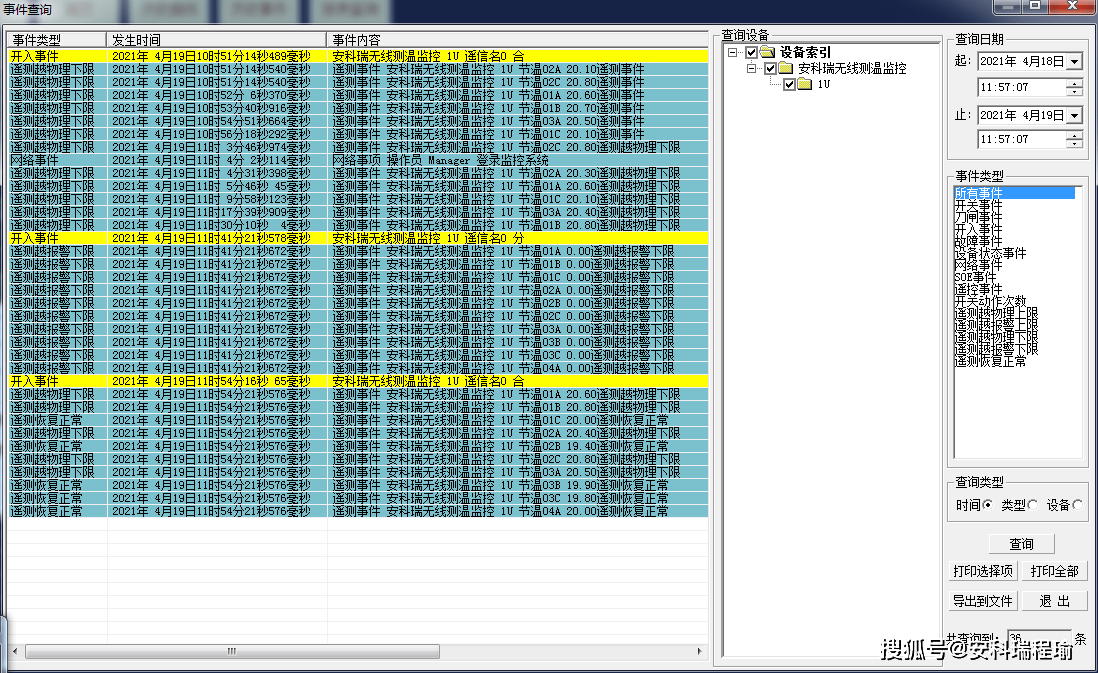

安科瑞 Acrel-2000T 無線測溫監控系統能夠?qū)Ω邷馗婢录涗涍M(jìn)行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析?？梢园磿r(shí)間、類型和設備進行查詢和排序。

結語

無線測溫系統由溫度傳感器、通信系統、顯示系統等組成，并通過數據線或者通信芯片與上級計算機連接，可以實現對多個高壓電氣設備溫度的在線監測預處理，幫助工作人員及時發現隱患，保證生產設備的性能。無線傳輸技術無需使用外部電線，可以有效減少傳輸過程中的電容耦合和 電感耦合，實現高壓環境檢測設備與次級處理設備之間的電氣隔離，具有較高的性能，在高壓電氣設備檢測領域有著廣泛的應用前景。

項目案列

項目概況

山東某化工高分子合成工廠項目，共有未來氫能公用工廠高低壓配電、化南R125改造、化南氟化氫制冷站改造、高分子35kV站等4個配電室。整個配電系統由10kV高壓配電柜和5組0.4kV低壓配電柜組成，需要針對配電回路中的電氣連接點及大電流回路配置無線測溫產品。

項目需求與配置方案

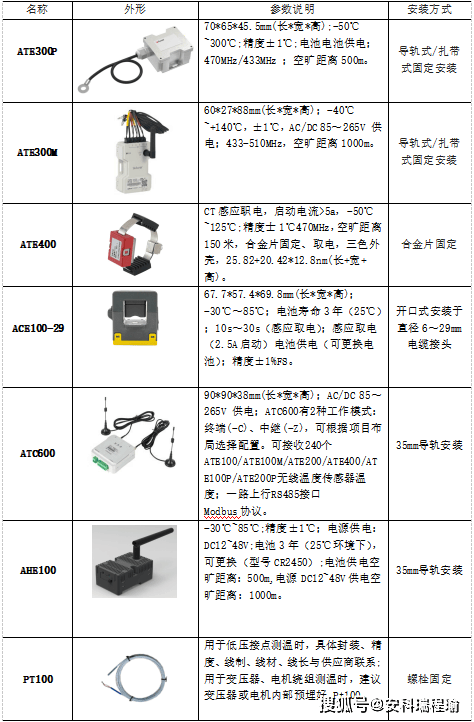

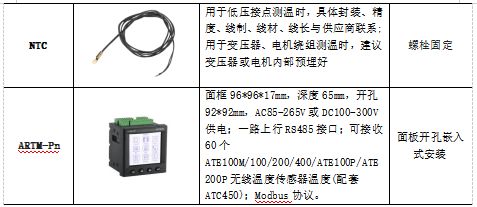

該項目對于無線測溫要求采用單柜就地顯示，故高低壓配電室均選用ARTM-Pn；高低壓配電房中要求裝設CT感應取電的測溫傳感器，且考慮到低壓柜的柜子空間較小，故選用ATE400型CT感應取電式傳感器。

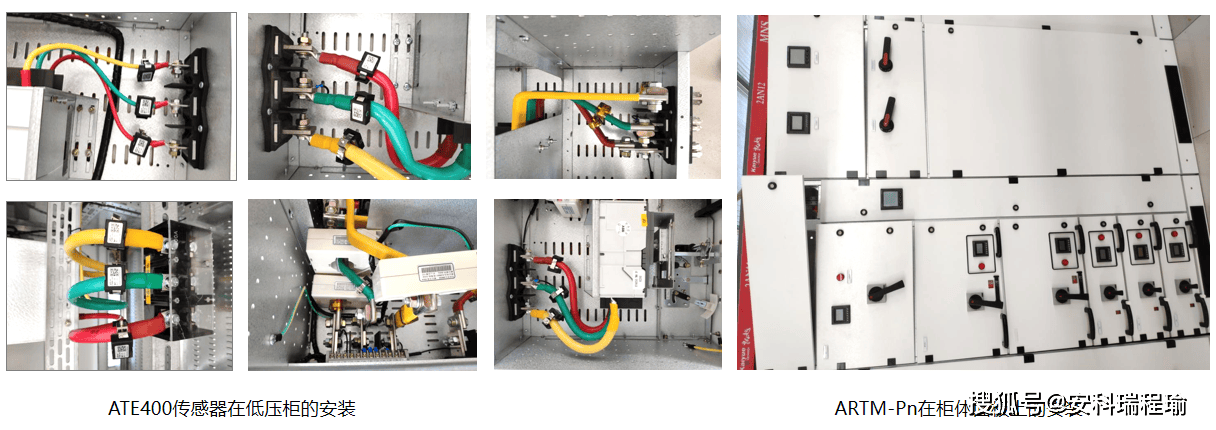

現場安裝
