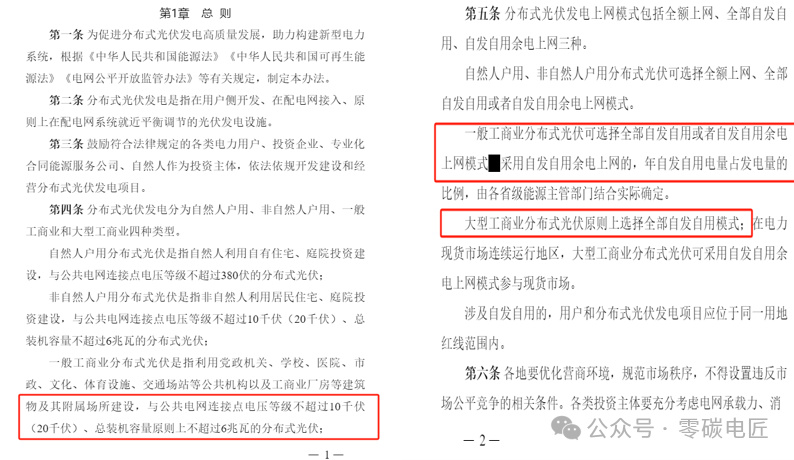

國家能源局《分布式光伏發電開發建設管理辦法》

01****項目規劃：明確目標與場景定位

分布式光伏發電一體化建設的核心是“就地發電、就地消納、余電上網”，需先明確建設目標（如降低用電成本、獲取補貼收益、提升能源自給率）及應用場景，

常見場景包括：

工商業屋頂： 利用企業廠房、倉庫屋頂，適合大規模裝機，優先滿足自身生產用電；

“光伏+”組合： 如光伏車棚（覆蓋駕校、高速服務區車棚，兼顧充電與發電）、“光伏+充電樁”（為新能源汽車提供清潔電力 ）、漁光互補/農光互補（一地兩用，提升土地利用率 ）；

公共建筑： 如政府辦公樓、醫院、學校屋頂，結合儲能系統實現應急供電。

規劃要點：

遵循“因地制宜、清潔高效、分散布局、就近利用”原則，優先選擇太陽能資源豐富（年日照時數≥1200小時）、屋頂載荷滿足要求（≥200kg/㎡）、用電需求穩定的場景；

結合“雙碳”目標，優先選擇整縣推進試點區域，可享受地方補貼。

02****系統設計：優化拓撲與功能整合

分布式光伏發電一體化系統的設計需兼顧發電效率、電網兼容性、儲能協同

典型上網模式

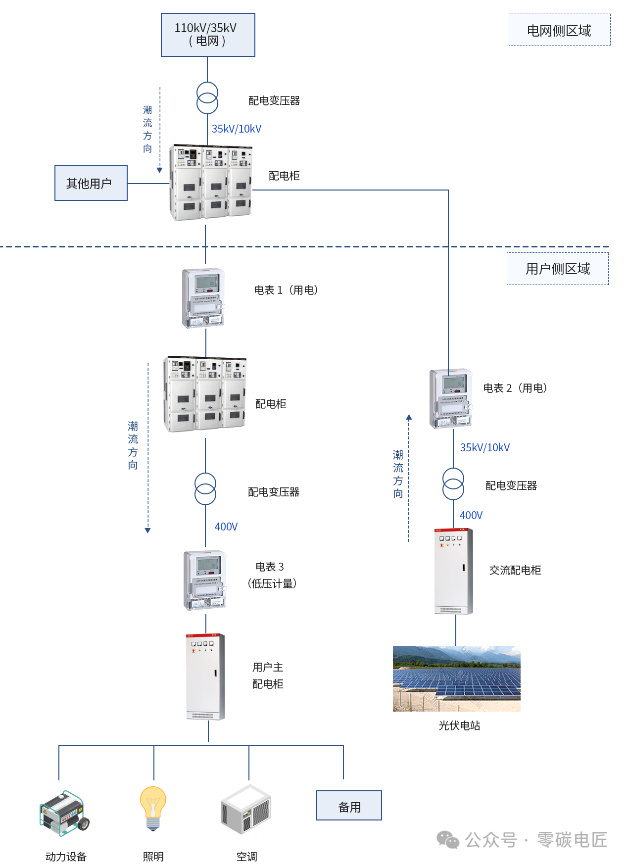

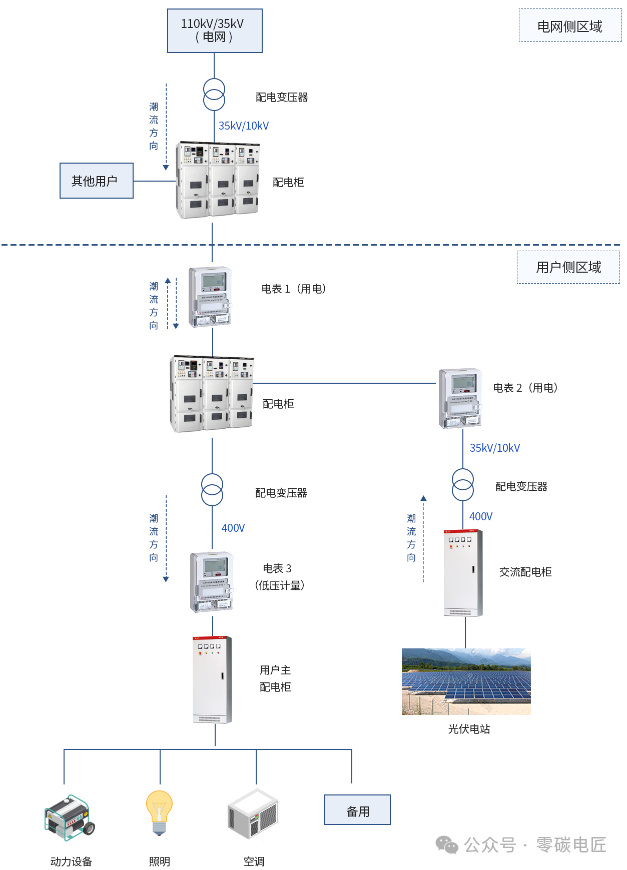

1.自發自用、余電上網模式

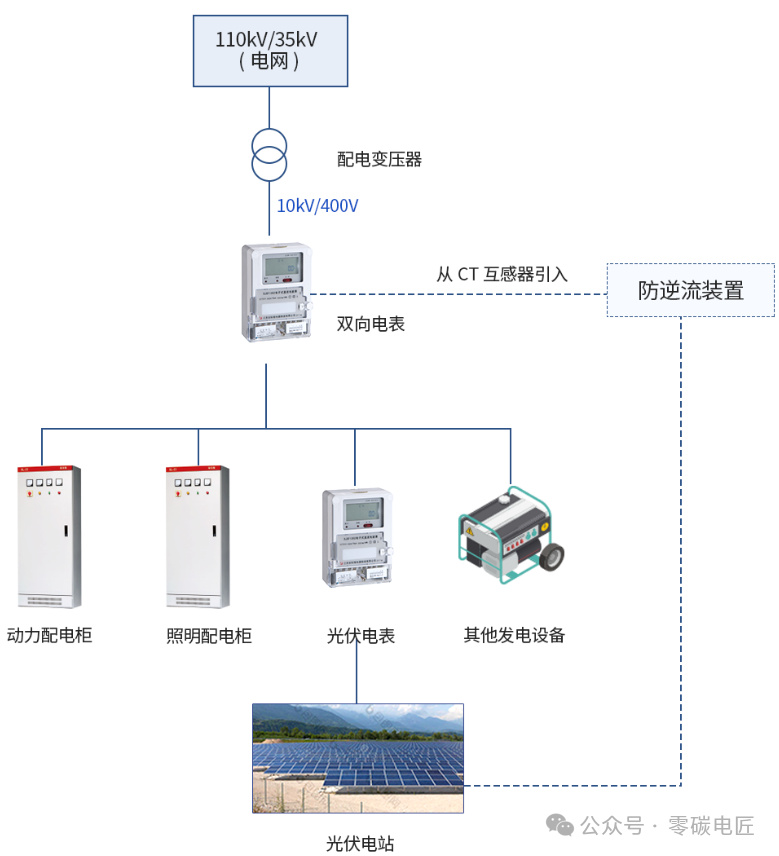

2.完全自發自用模式（防逆流）

3.全額上網模式

系統規模確定： 根據屋頂面積、用電負荷、補貼政策計算裝機容量，確定上網模式；

光伏組件選擇： 優先選擇高效、可靠的組件，需滿足《分布式光伏發電系統電氣安全技術規范》：組件無外觀缺陷、等電位連接連續、絕緣耐受電壓符合要求；

逆變器選型： 選擇光伏專用逆變器，具備防孤島保護、過流/過壓保護、無功補償功能，匹配組件功率；

儲能系統整合： 結合“光伏儲能一體化”需求，選擇鋰電池儲能系統，容量根據峰谷價差、用電負荷波動確定，實現“峰谷套利”（低谷充電、高峰放電，降低用電成本）；

電網連接設計： 遵循“就近并網”原則，選擇10kV或0.4kV并網電壓等級，設計防逆流保護、諧波治理

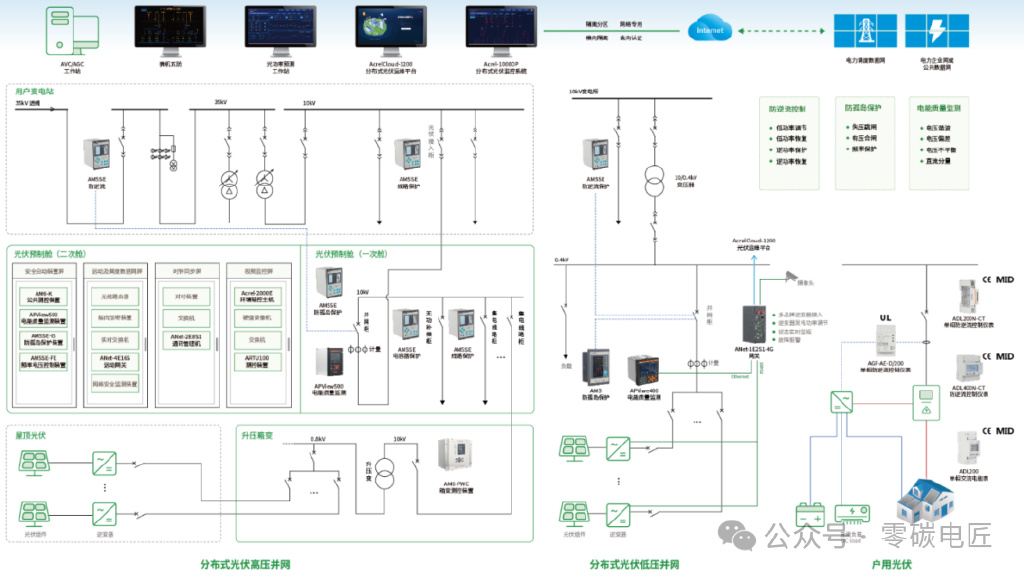

03****分布式光伏監控系統解決方案

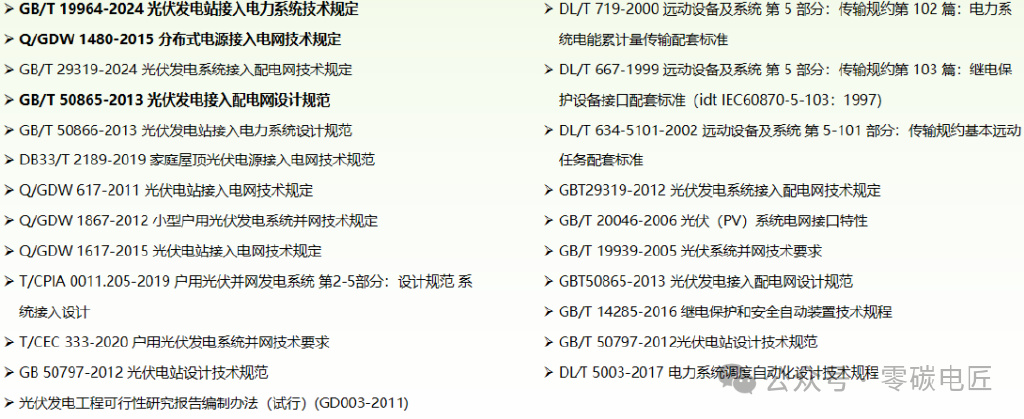

設計標準

針對用戶新能源接入后存在安全隱患、缺少有效監控、發電效率無法保證、收益計算困難、運行維護效率低等通點，提出的Acrel-1000DP分布式光伏監控系統平臺，對整個用戶電站全面監控，為用戶實現降低能源使用成本、減輕變壓器負載、余電上網，提高收益；節能減碳，符合國家政策。

全站安全穩定運行

繼電保護及安全自動裝置

發電效益與收益

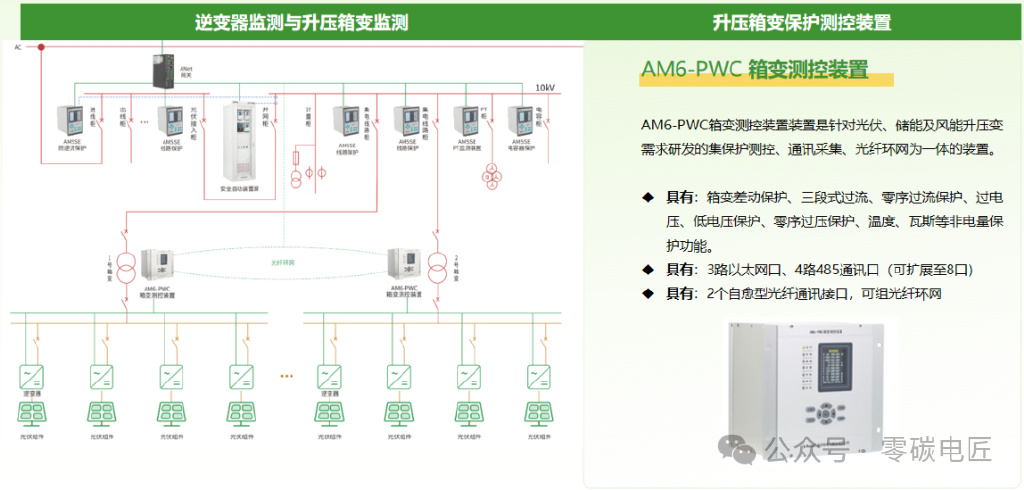

逆變器監測與箱變測控

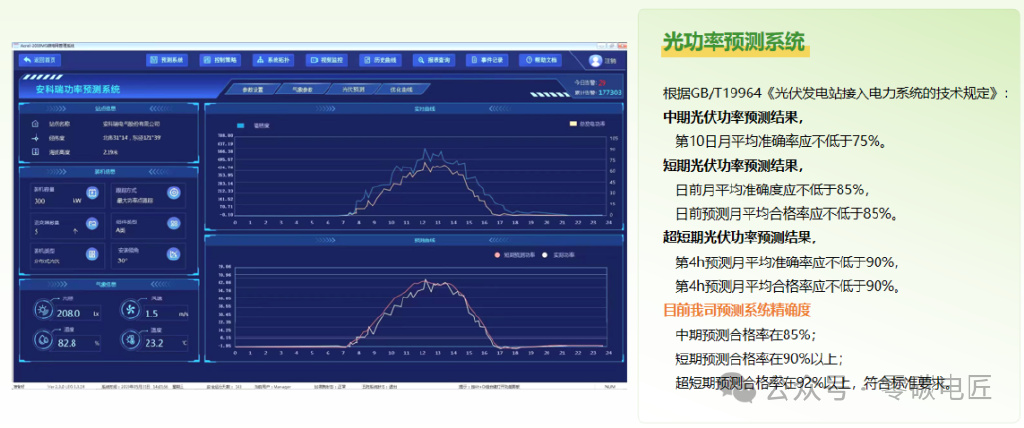

光功率預測

防逆流保護與控制策略

標準規范并網

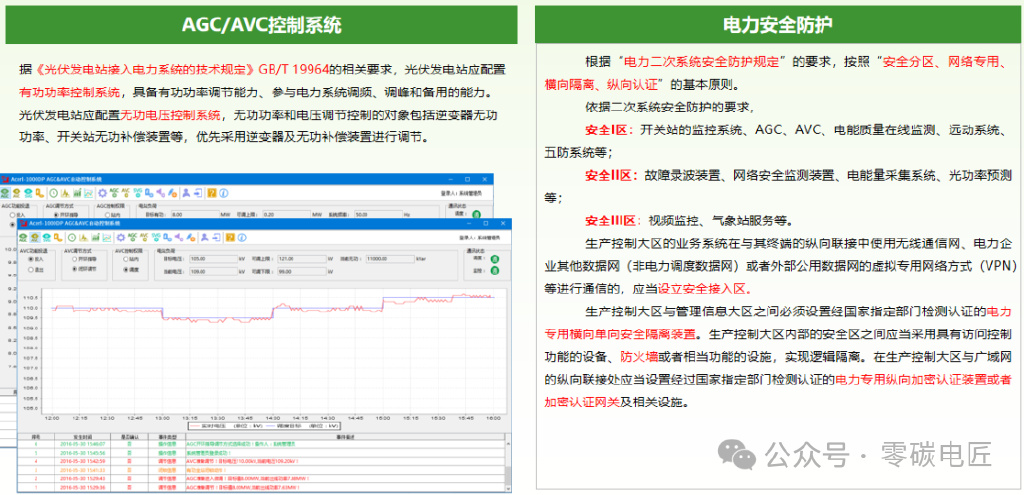

AGC/AVC控制系統 安全防護

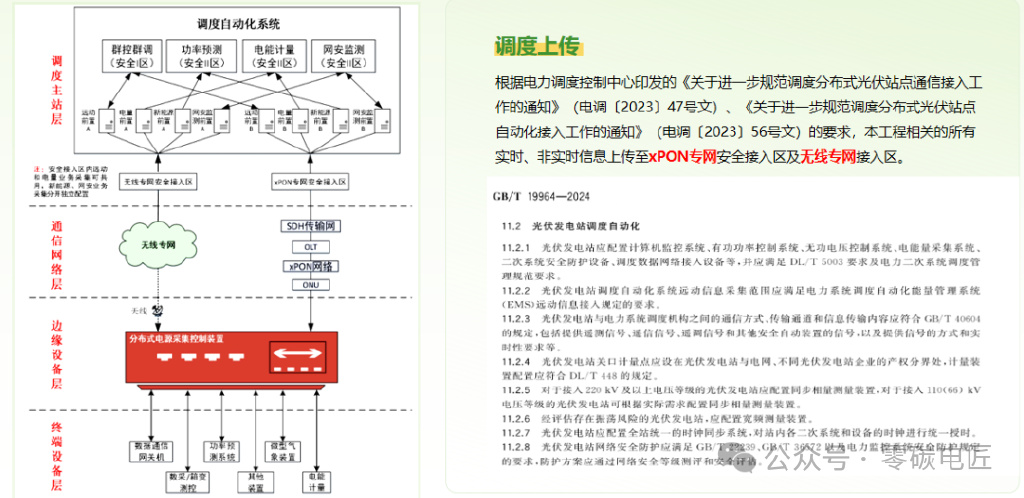

調度自動化

全站電力監控與運維

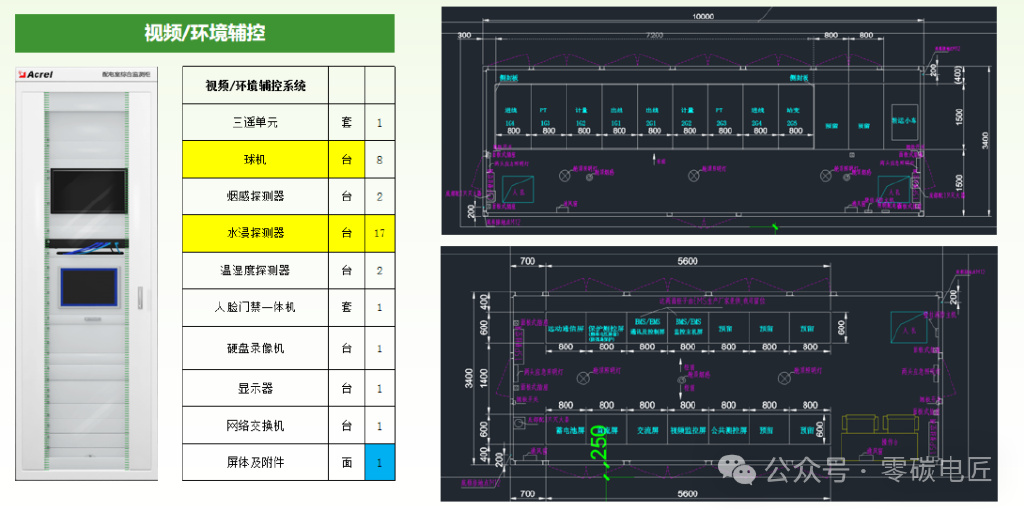

環境視頻輔控系統

其他應用設備

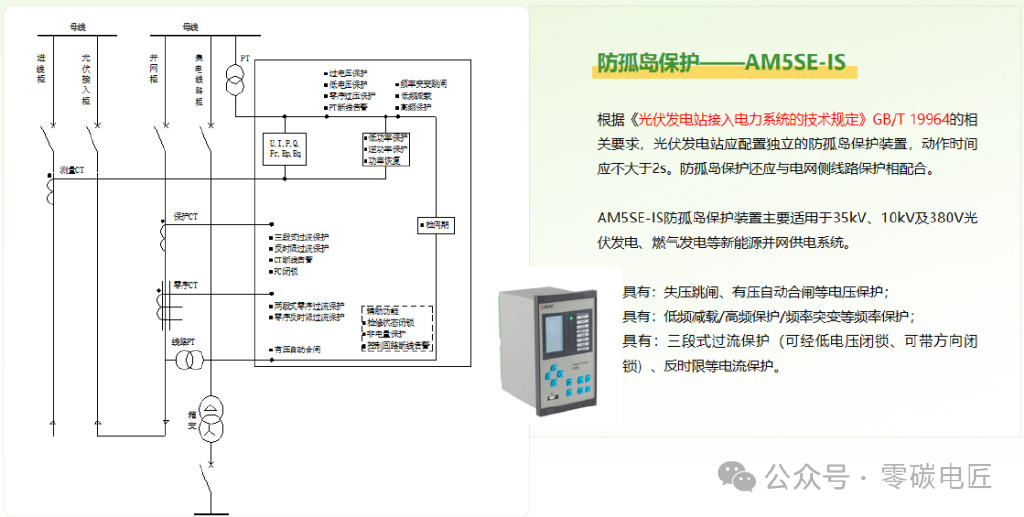

防孤島保護

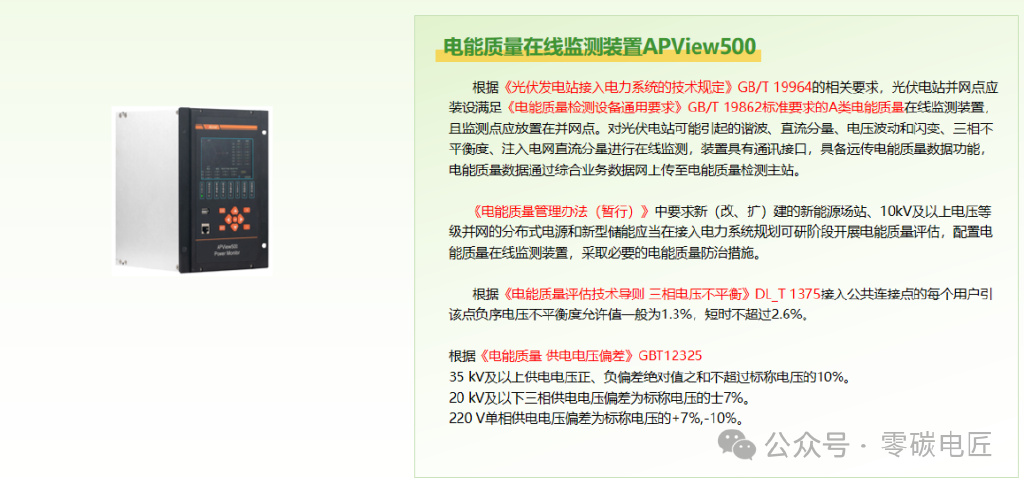

電能質量在線監測裝置

頻率電壓緊急控制裝置

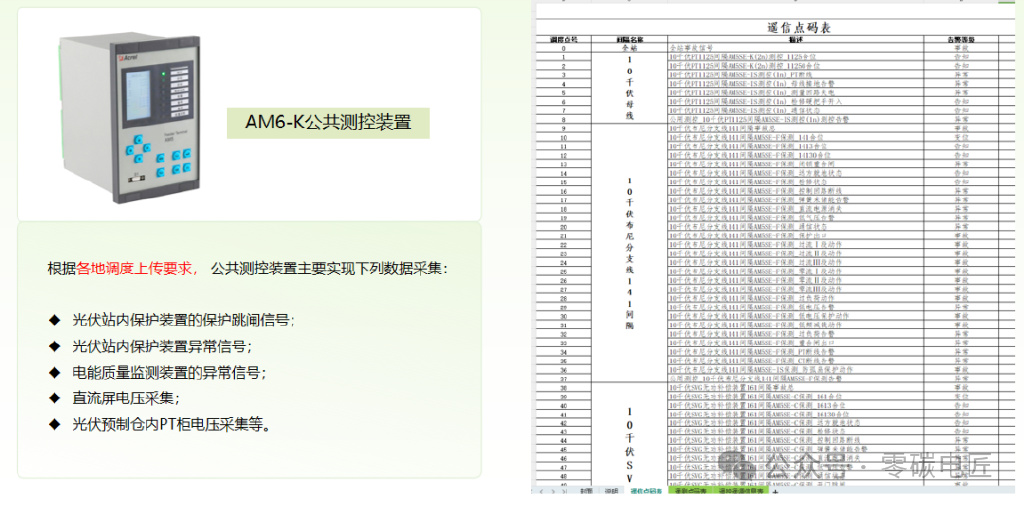

公共測控裝置

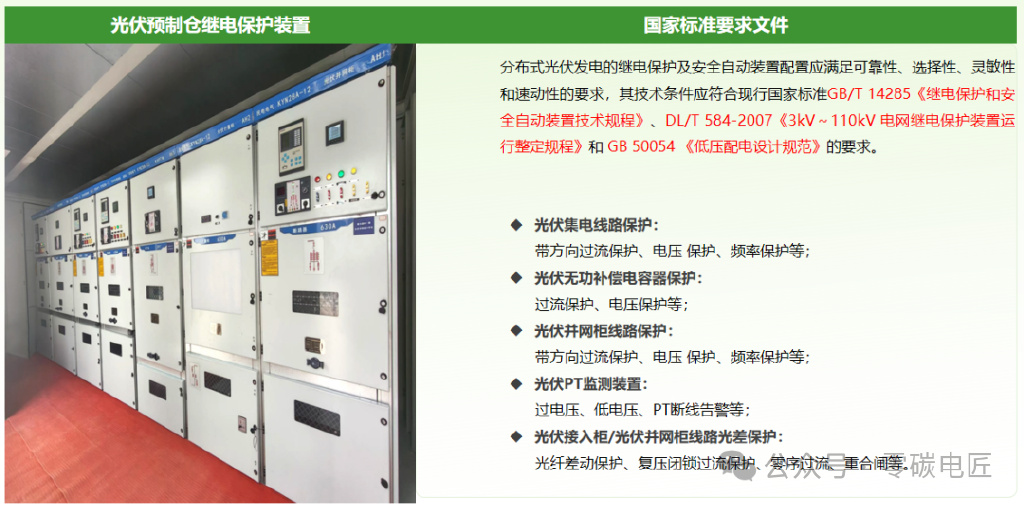

光伏預制倉繼電保護裝置

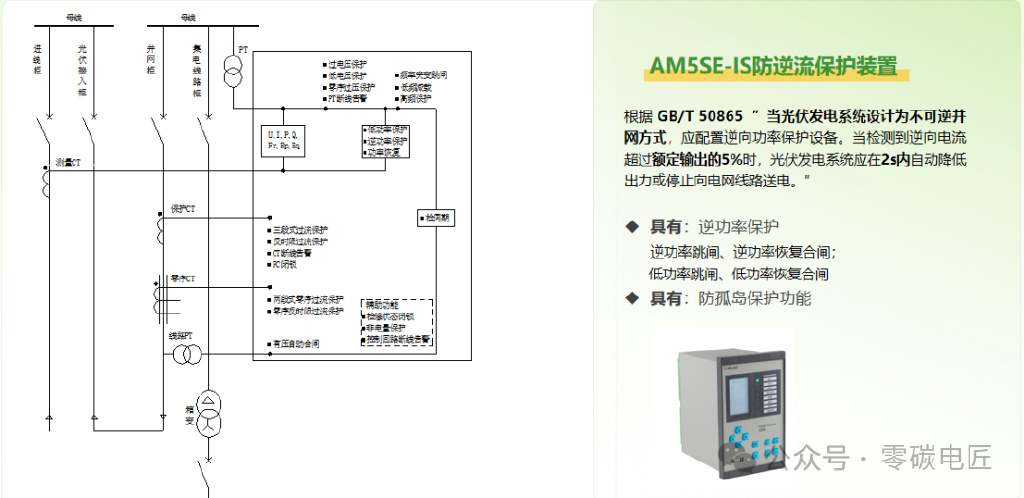

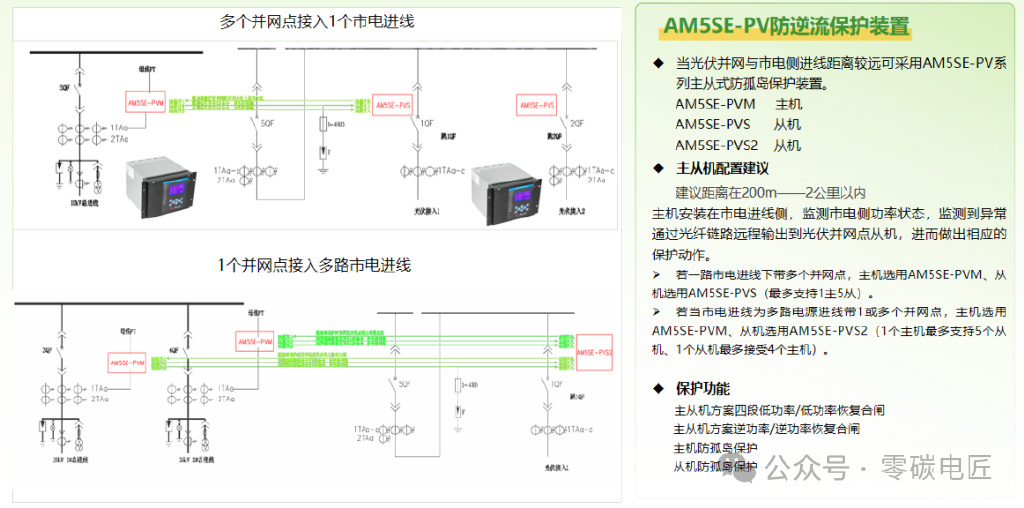

防逆流保護裝置

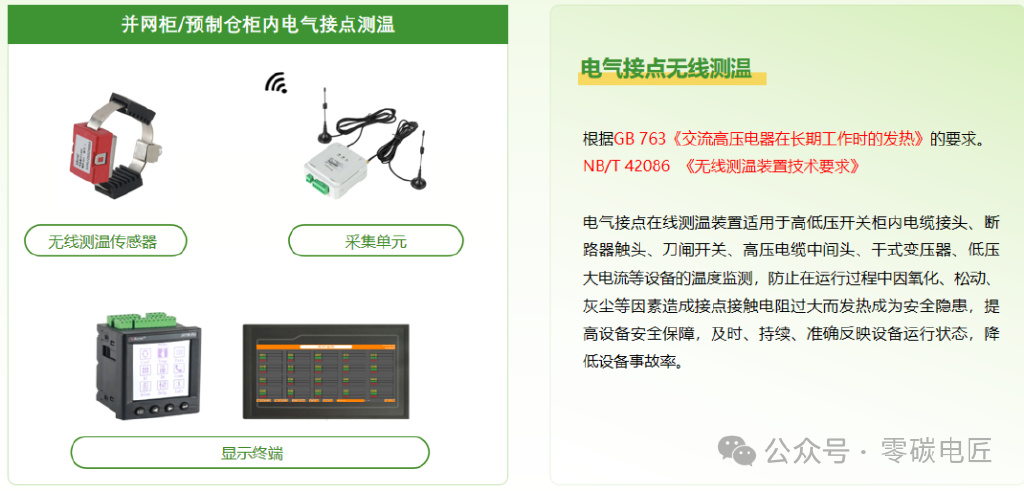

電氣接點無線測溫

光伏并網點發電功率計量

04****應用案例-宿遷某分布式光伏

項目概況

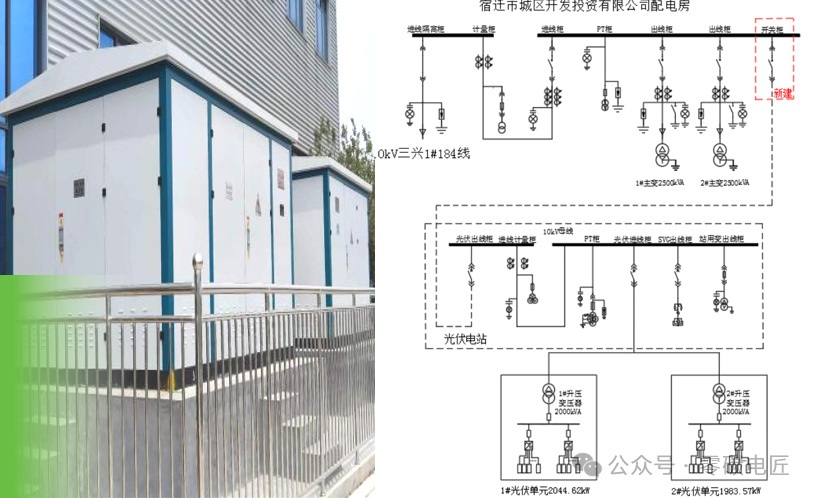

本項目光伏電站經升壓變就地升壓為10kV，集中匯流至10kV光伏開關站，通過1回電纜線路接入宿遷市城區開發投資有限公司配電房10kV母線上的新建開關柜。

本項目分為2個發電子系統，每個子系統所發電經升壓變就地升壓為10kV，集中匯流至10kV升壓站，再通過新建1回10kV線路接入宿遷市城區開發投資有限公司10kV母線。

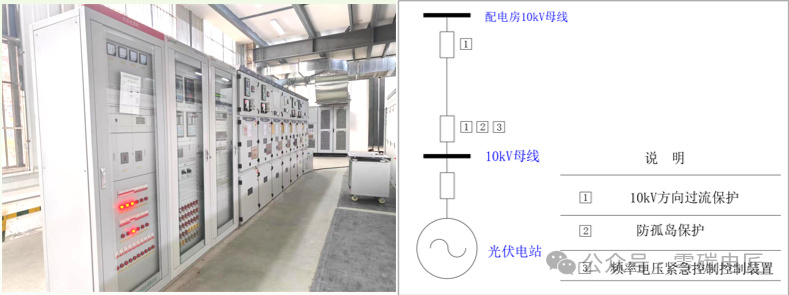

二次方案

光伏電站~宿遷市城區開發投資有限公司配電房10kV新增開關柜兩側各配置1套方向過流保護。

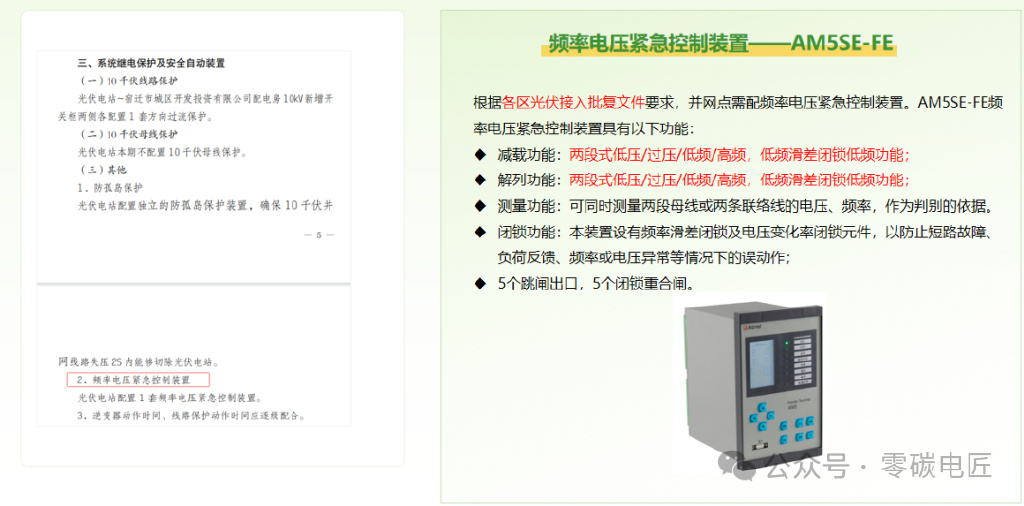

孤島現象發生時頻率、電壓將發生突變，建議光伏電站側配置1套頻率電壓緊急控制/解列裝置。本期需在光伏電站10kV出線側裝設一套頻率電壓緊急控制裝置，頻率電壓緊急控制裝置應具備滑差閉鎖功能投退以及判斷短路功能。
