01背景

車輛電氣系統中可能出現瞬態過電壓?jiǎn)栴}，這些過電壓可能由多種原因引起，比如靜電放電、引擎啟動、電磁干擾、車輛內部電子設備的開關操作，甚至雷擊等?？偩€如果沒有適當?shù)谋Ｗo(hù)措施，可能會導致ECU（電子控制單元）等關鍵組件失效，從而引發系統故障或安全問題。

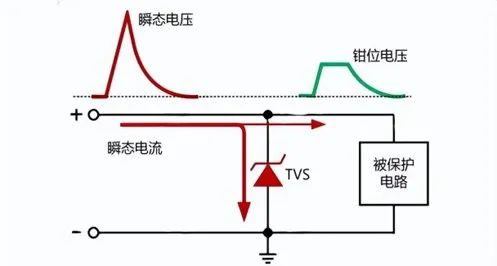

02TVS工作原理

TVS的作用是在瞬態過電壓發生時，它們能迅速將電流分流到地線，限制電壓峰值，防止ECU關鍵組件失效。這是一種低成本且有效的保護手段，通常被集成在汽車電源、CAN總線（Controller Area Network）、LIN總線（Local Interconnect Network）或其他數據通信線路中。因此，它們是現代汽車電子系統設計中的標準組成部分。

03芯力特TVS產品

芯力特深耕車規CAN/LIN通訊接口芯片，在廣泛的應用中了解客戶的需求，推出汽車級TVS產品，助力車規CAN/LIN通訊接口保護。

本次重點介紹5款TVS產品，其中2款為最新推出的高性能TVS，新一代TVS在關鍵參數上實現顯著突破，特別是在超低寄生電容(Cj)方面表現突出，為高速通信應用提供更優保護方案。

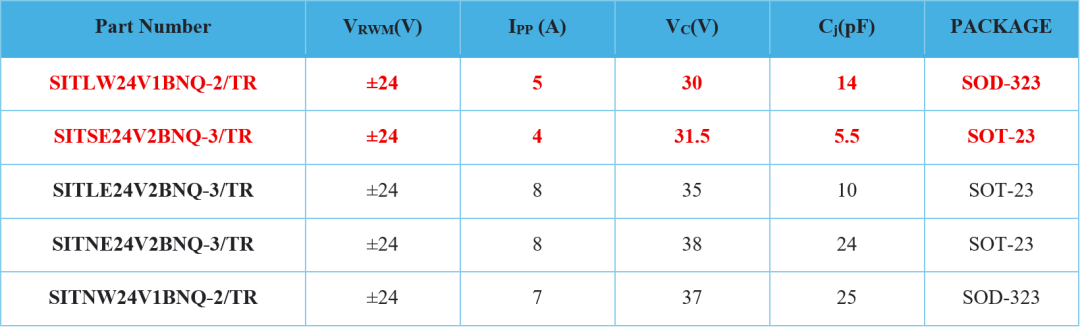

1.TVS型號和典型參數（紅色為新產品）

2. TVS產品詳細參數介紹

(1). SITLW24V1BNQ-2/TR

產品特性：

截止電壓VRWM：±24V

漏電流IR：50nA

鉗位電壓Vc：30V

峰值電流Ipp：5A

結電容Cj：14pF

封裝類型：SOD-323

應用場合：

LIN總線保護

防護等級：

IEC61000-4-2(ESD)：±30kV(contact discharge)；±30kV(air discharge)

ISO10605(ESD)：±30kV(contact discharge)

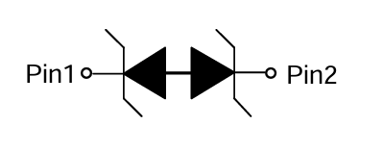

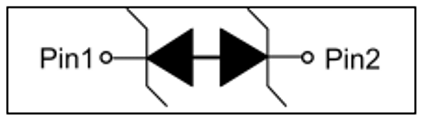

電路框圖：

(2). SITSE24V2BNQ-3/TR

產品特性：

截止電壓VRWM：±24V

漏電流IR：50nA

鉗位電壓Vc：31.5V

峰值電流Ipp：4A

結電容Cj：5.5pF

封裝類型：SOT-23

應用場合：

CAN/CAN FD總線保護

防護等級：

EC61000-4-2(ESD)：±30kV(contact discharge)；±30kV(air discharge)

ISO10605(ESD)：±30kV(contact discharge)

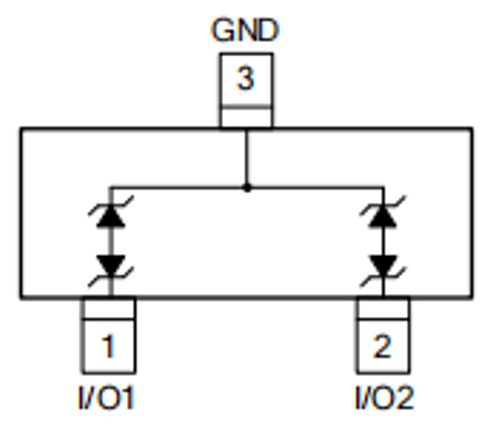

電路框圖：

(3). SITLE24V2BNQ-3/TR

產品特性：

截止電壓VRWM：±24V

漏電流IR：50nA

鉗位電壓Vc: 35V

峰值電流 Ipp：8A

結電容 Cj：10pF

封裝類型：SOT-23

應用場合：

CAN/CAN FD總線保護

防護等級：

IEC61000-4-2(ESD)：±30kV(contact discharge)；±30kV(air discharge)

ISO10605(ESD)：±30kV(contact discharge)

電路框圖：

(4). SITNE24V2BNQ-3/TR

產品特性：

截止電壓VRWM：±24 V

漏電流IR：50 nA

鉗位電壓Vc: 38 V

峰值電流 Ipp：8 A

結電容 Cj:24 pF

封裝類型：SOT-23

應用場合：

CAN總線保護

防護等級：

IEC61000-4-2(ESD)：±30kV(contact discharge)；±30kV(air discharge)

ISO10605(ESD)：±30kV(contact discharge)

電路框圖：

(5). SITNW24V1BNQ-2/TR

產品特性：

截止電壓VRWM：±24V

漏電流IR：50nA

鉗位電壓Vc: 37V

峰值電流Ipp：7A

結電容 Cj：25pF

封裝類型：SOD-323

應用場合：

LIN總線保護

防護等級：

EC61000-4-2(ESD)：±30kV(contact discharge)；±30kV(air discharge)

ISO10605(ESD)：±30kV(contact discharge)

電路框圖：

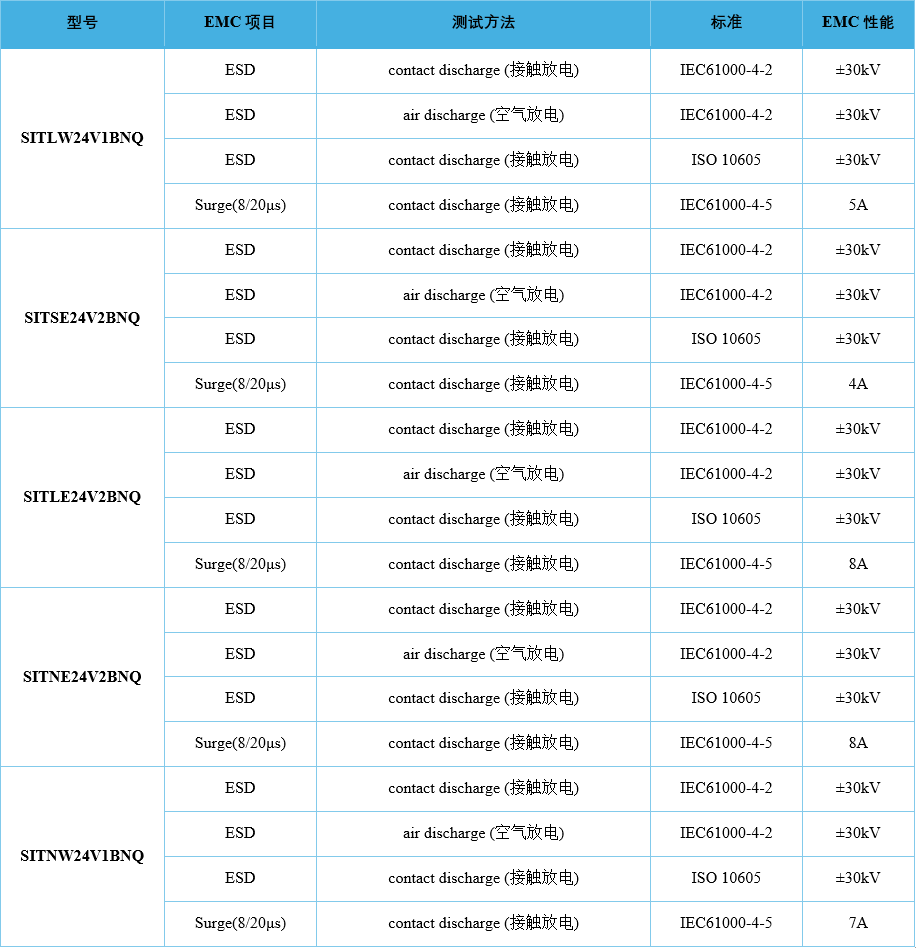

3. EMC性能表一覽

4. 應用示意圖

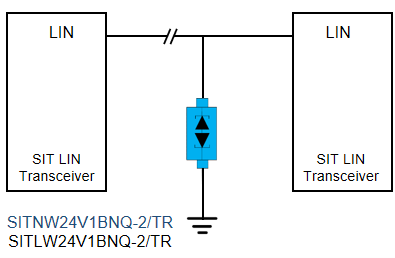

Lin總線接口ESD保護方案

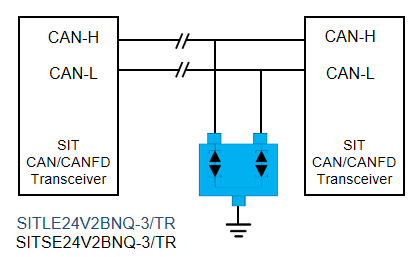

CAN/CAN FD總線接口ESD保護方案

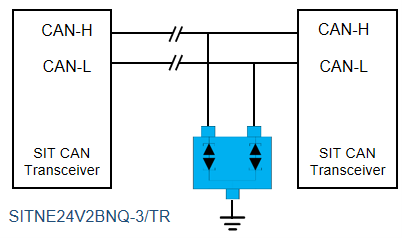

CAN總線接口ESD保護方案
