下面是一套系統化、工程可實施的做法和思路，幫助提高磁致伸縮位移傳感器（及其采樣電路）的信噪比 SNR。我把方法分為硬件端（傳感器到 ADC 的模擬鏈路）、數字端（采樣/濾波/算法）、PCB/布局/機箱，以及測量驗證四個部分，并提供關鍵公式和示例計算，便于大家實際應用與權衡。

關鍵概念

SNR（線性） = 信號 RMS / 噪聲 RMS；以 dB 表示：SNR(dB) = 20·log10(signal/noise)。

平均（非相干噪聲）提升：平均 N 此后 SNR 提高 10·log10(N) dB（因為噪聲幅值隨 √N 減小）。

熱噪聲電壓譜密度：v_n = sqrt(4·k·T·R) （V/√Hz），k=1.38e-23，T≈300K。

ADC 理論量化噪聲：SNR_q ≈ 6.02·ENOB + 1.76 dB（ENOB = 有效位數）。

一、模擬前端

把信號做放大，盡量在 ADC 滿量程附近工作

使用低噪聲放大器（LNA）把磁致伸縮位移傳感器輸出放大到接近 ADC 的滿量程（但不飽和）。放大量越大，后級噪聲對整體影響越小。

選擇輸入噪聲譜密度低的放大器（例如輸入噪聲 < 5 nV/√Hz 為佳；若 1/f 噪聲重要，考慮斬波/零漂放大器）。

差分輸入 & 儀表放大器

若磁致伸縮位移傳感器/傳輸線可做差分，使用差分放大器或儀表放大器可以顯著提高共模干擾抑制（CMRR）和抗干擾能力。

帶寬限制（抗混疊 + 降低寬帶噪聲）

只放寬到你真正需要的帶寬。噪聲功率與帶寬成正比，帶寬減半噪聲 RMS 減少約 √2。

在 ADC 前用有良好相位/增益特性的低通濾波器（LC、二階或更高有源濾波）作為反混疊濾波器。

選擇合適阻值以降低熱噪聲

熱噪聲與電阻成正比，盡量使用較小的源阻抗，或用緊耦合的放大器減小阻抗轉換帶來的噪聲放大。

示例：R=10k 時噪聲密度約 12.9 nV/√Hz（在 300K 下）。（可以參考：v_n = sqrt(4kTR)）

優化 ADC 前端（采樣保持、驅動）

若 ADC 是 SAR，確保驅動放大器有足夠短的建立時間和低輸出阻抗，避免采樣時產生額外噪聲/失真。

對高速 ADC，可加采樣保持（S/H）或緩沖器，減小帶寬需求與振鈴。

使用同步檢測 / 鎖相放大（Lock-in）

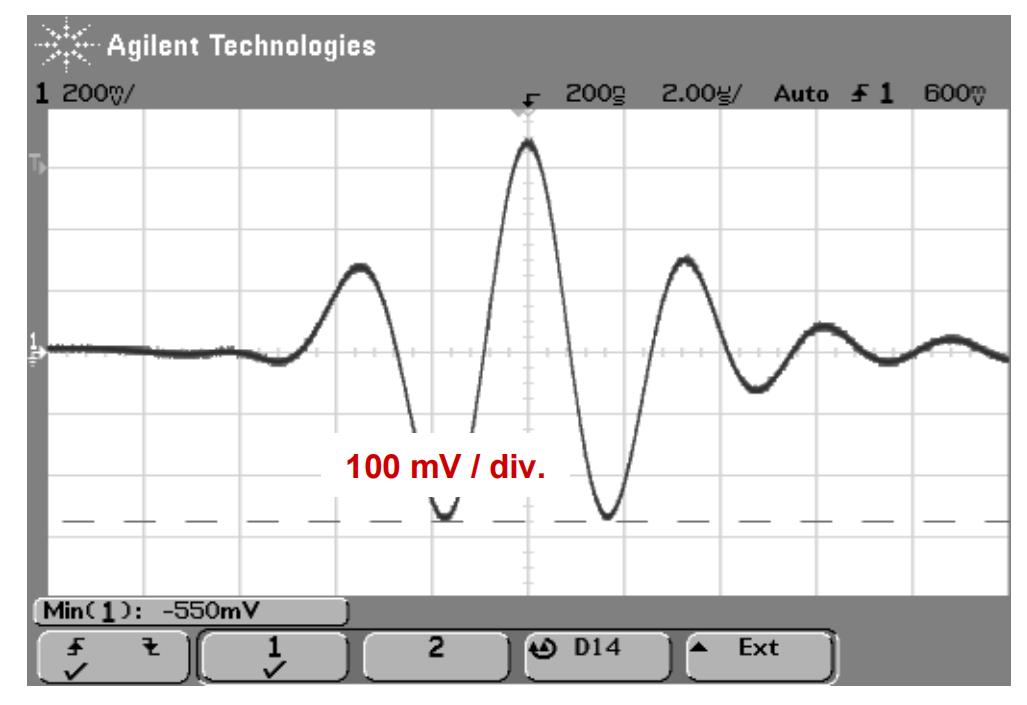

如果你的信號有已知頻率或脈沖（很多磁致伸縮傳感器基于發射-回波/時域信號），用同步檢測能把窄帶信號從強噪聲中提取出來，SNR 可大幅提升（等同窄帶濾波 +相位相干增益）。

直流與低頻噪聲（1/f）處理

對低頻或慢漂信號使用斬波/零漂放大器或進行周期性校準以抑制 1/f 噪聲與漂移。

二、數字端（采樣與處理）

提高采樣率 + 過采樣 + 數字低通濾波/降采樣（decimation）

過采樣可以把寬帶量化噪聲平均掉（并允許用數字濾波器實現更陡峭的帶通/帶阻），過采樣率 N 帶來 10·log10(N) dB 的噪聲改善（通過集成/降采樣實現）。

例如：過采樣 16× 大致可獲得 12 dB 左右的改善（理論）。

數字濾波器（FIR/IIR）與平均

選擇合適窗函數的 FIR 能實現線性相位和陡峭截止，IIR 可節省運算。

窄帶應用可采用帶通或同步檢測后低通濾波。

平均 vs 加權平均 vs 卡爾曼濾波

簡單平均對非相干噪聲很好；對時間變化信號，用指數平滑或卡爾曼濾波可以在降低噪聲的同時保留動態響應。

抖動與時鐘質量

對于窄脈沖/TOF（time-of-flight）測量，采樣時鐘抖動會引入噪聲誤差，選擇低抖動時鐘并優化 ADC 抖動性能。

校準/溫度補償

數字上做溫度補償、非線性校正和漂移補償可以在長期和不同溫度下提高“有效 SNR”（即有用信號的可用比率）。

三、PCB 布局 / 接地 / 護罩（細節決定成?。?/p>

模擬和數字分區（分層）

將模擬、數字供電與地分開，模擬地（AGND）和數字地（DGND）最終在單點相連（star ground）或通過 EMI 抑制阻抗連接。

走差分線 / 最小化環路面積

磁致伸縮位移傳感器到放大器關鍵路徑走短線路、使用屏蔽層，減小環路面積來抑制磁/電場耦合噪聲。

去耦與穩壓

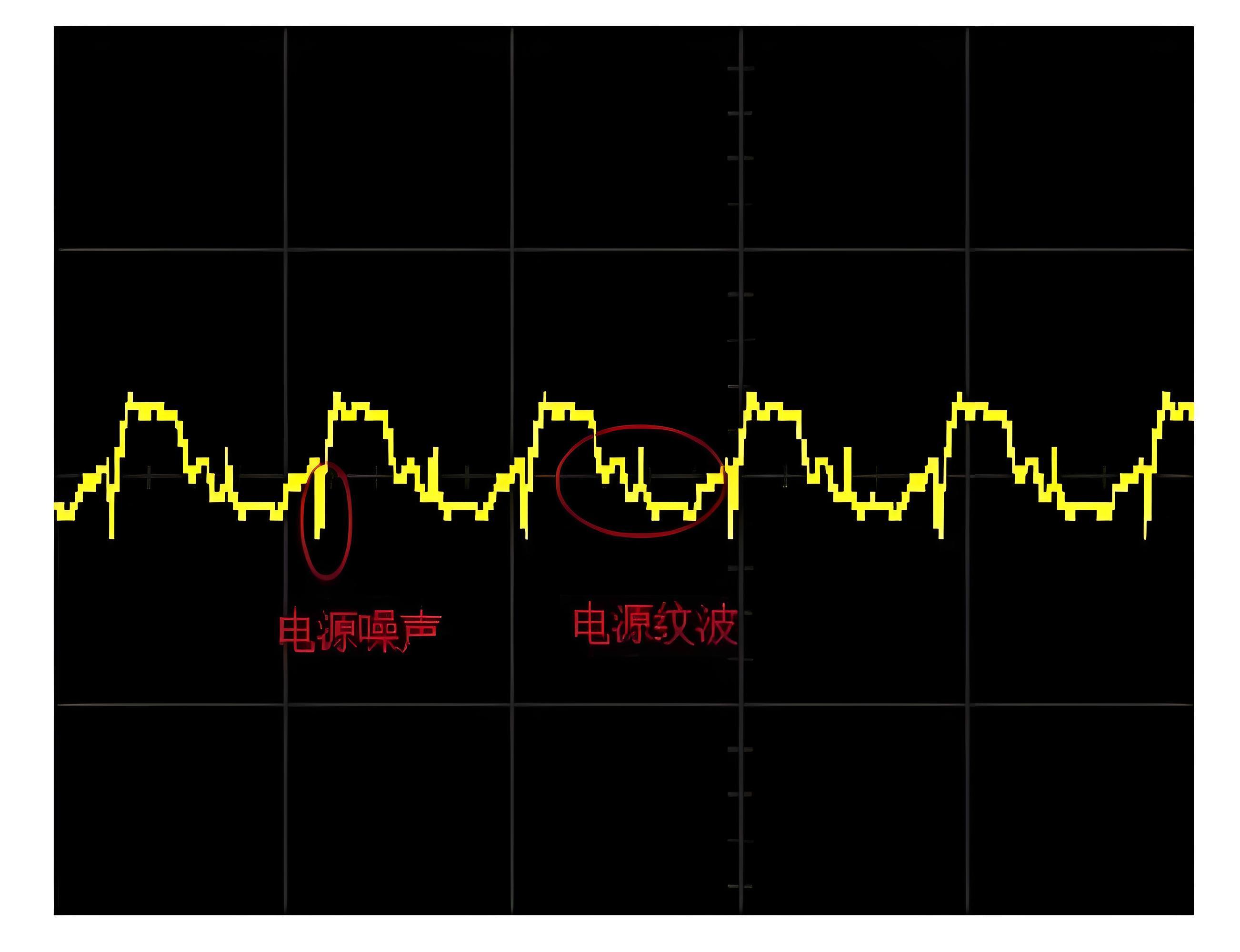

模擬放大器附近加低 ESR 電容、L/C 濾波，使用線性穩壓器或低噪聲 LDO。數字部分的開關噪聲不要耦到模擬電源。

屏蔽與接地盒

金屬屏蔽罩，感應信號線屏蔽以降低外部 EMI。屏蔽層與系統地的連接方式要謹慎（避免地環路）。

防浪涌與保護電路

輸入端適當?shù)?TVS、RC 濾波以減少帶寬外高能干擾進入，注意保護電路不要顯著提高源阻抗或引入額外噪聲。

四、器件與規格選擇（要點）

放大器：選擇低輸入噪聲、電流噪聲合適、帶寬匹配信號帶寬、若低頻重要選擇低 1/f 的零漂或斬波型放大器。

ADC：按帶寬 vs 精度權衡：若帶寬低、精度要高，選高分辨率 ΣΔ ADC（內置過采樣+濾波）；若需要高采樣率且中等分辨率，選高速 SAR/PIPELINE。

參考電壓：穩定、低噪聲參考對 SNR 也很重要。

濾波器：有源二階或更高階濾波器可在模擬端減少噪聲進入 ADC。

五、噪聲估算與示例計算

熱噪聲密度示例：R = 10 kΩ 時，v_n ≈ sqrt(4·k·T·R) ≈ 12.9 nV/√Hz（T=300K）。

若系統帶寬 B = 10 kHz，則該電阻在此帶寬內的噪聲 RMS ≈ 12.9 nV/√Hz × sqrt(10000) = 1.29 μV RMS。

若信號幅度為 100 mV RMS，則 SNR ≈ 20·log10(0.1 / 1.29e-6) ≈ 97.8 dB（只考慮該阻抗的熱噪聲，不含放大器/ADC 等其他噪聲貢獻）。

平均 100 次的數字平均：SNR 增益 10·log10(100) = 20 dB（理論上）。

六、測量與驗證（實操步驟）

測噪聲底噪：短接輸入或接 0V，測 ADC 的噪聲譜密度（用 FFT 做噪聲譜），區分 1/f、白噪聲、干擾線（50/60Hz）等。

增量法建立噪聲預算：分別測放大器輸出短接、傳感器接入但不激勵、ADC 輸入短接等，分解每一段的噪聲貢獻。

時域統計：記錄大量樣本，計算 RMS 與直方圖，確認是否有脈沖噪聲或間歇性干擾。

頻域分析：用譜分析定位干擾頻率（開關電源、PWM、無線、工頻等）。

EMC 環境測試：在實際安裝環境下重復測量（屏蔽/地改動前后對比）。

七、優先級建議（做事順序）

確定所需帶寬與動態范圍（決定 ADC 類型與放大倍數）。

設計低噪聲前端：低噪聲放大器 + 差分信號路徑 + 反混疊濾波。

優化 PCB 布局、接地與電源去耦。

在數字域做過采樣 / 同步檢波 / 濾波。

測量并迭代：用譜儀/示波器/數據記錄器驗證每一步提升。

八、常見坑與避免

在模擬輸入加過多的保護元件（大電阻、二極管）導致源阻抗增加，噪聲上升或帶寬受限。

把模擬地和數字地隨意相連，導致數字開關噪聲耦入模擬回路。

放大后 ADC 沒有足夠的分辨率（ENOB）來利用放大收益。

忽視時鐘抖動問題（在對時間/相位敏感的應用尤其重要）。
