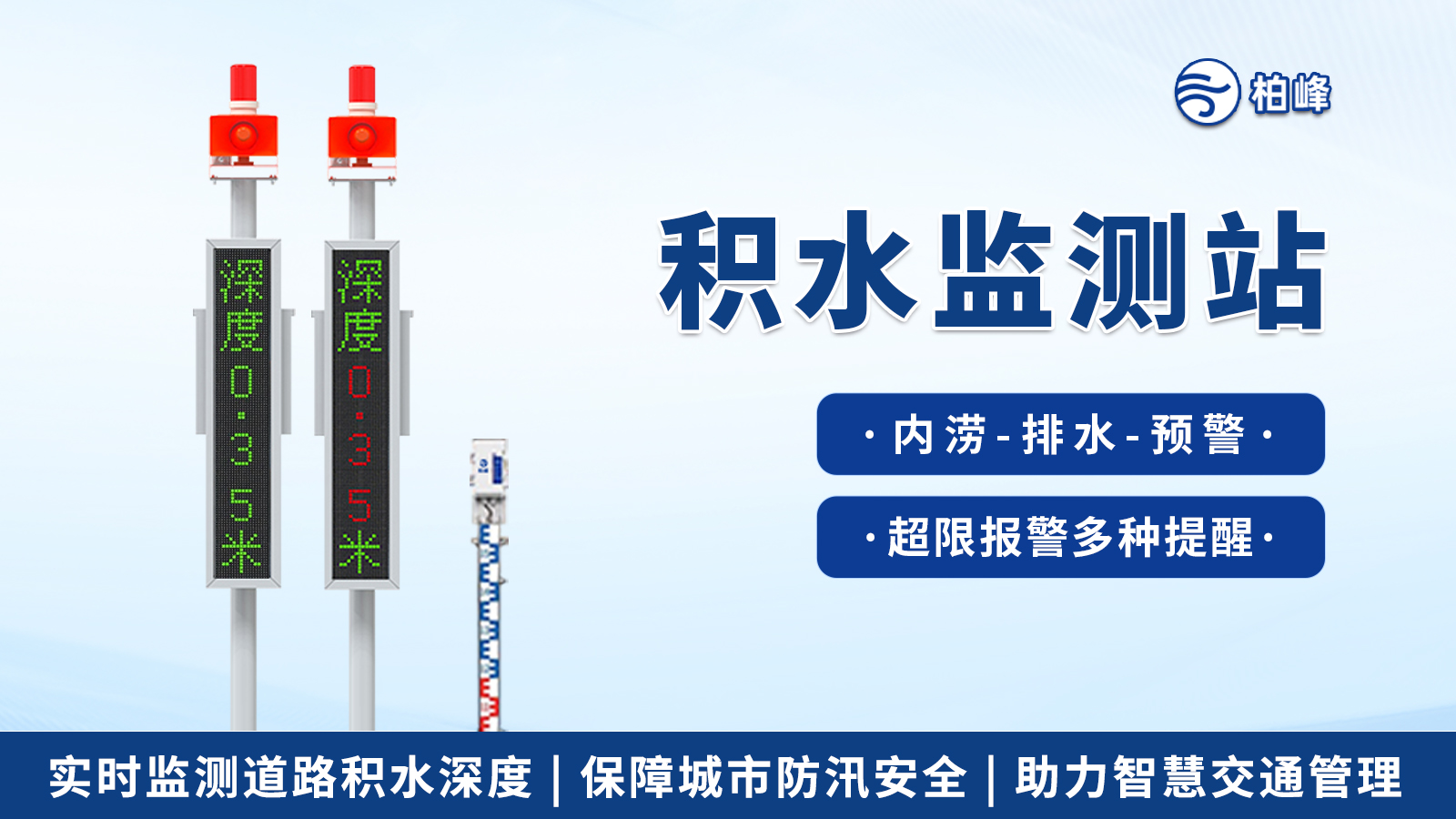

一、項目背景? 城市內澇積水監測站建設實施方案? 柏峰【BF-DMJS】近年來，受極端天氣影響，我國多地城市頻繁遭遇強降雨引發的內澇災害 —— 下穿隧道積水導致車輛被困、低洼路段積水阻斷交通、老舊小區積水倒灌影響居民生活，不僅造成經濟損失，更威脅市民生命安全。傳統城市內澇監測主要依賴 “人工巡查 + 定點水位尺”，存在監測范圍有限、數據滯后、預警不及時等問題，難以滿足現代城市內澇防控 “早發現、早預警、早處置” 的需求。?

為提升城市內澇防控精細化管理水平，構建 “智慧防汛” 體系，特制定本城市內澇積水監測站建設方案，通過部署專業化監測設備、搭建智能化管理平臺，實現內澇積水的實時監測、自動預警與數據聯動，為城市防汛指揮、交通疏導、應急救援提供精準數據支撐。

?

二、建設目標?

1. 實時精準監測：在城市易澇區域（低洼路段、下穿隧道、地下通道、老舊小區等）布設監測站，實現積水深度、降雨量、水位變化速率等核心數據的實時采集，數據精度達 ±0.5cm，采集間隔可靈活設置（1-5 分鐘 / 次）。?
2. 自動分級預警：根據積水深度設定多級預警閾值（如 “預警級：積水≥10cm、應急級：積水≥30cm、封控級：積水≥50cm”），超閾值時自動通過短信、APP、平臺彈窗等方式向管理人員推送預警信息，預警響應時間≤3 分鐘。?
3. 數據可視化管理：搭建市級內澇積水監測管理平臺，整合各站點數據，通過地圖標注、動態曲線、統計報表等形式直觀展示積水情況，支持歷史數據查詢（存儲周期≥3 年）與趨勢分析，輔助防汛決策。?
4. 多部門聯動響應：打通與交警、市政、應急、街道等部門的數據接口，實現預警信息共享 —— 積水超應急級時，自動同步至交警部門用于道路封控，同步至市政部門啟動排水泵，提升應急處置效率。?
5. 低耗穩定運行：監測站采用 “太陽能 + 蓄電池” 雙供電模式，連續陰雨天可穩定工作 7-10 天；設備具備防水、防腐蝕、抗雷擊能力，適應城市復雜戶外環境（-30℃~60℃均可正常運行）。?

三、系統總體設計?

城市內澇積水監測站系統由 “前端監測設備、數據傳輸網絡、后端管理平臺” 三部分組成，形成 “采集 - 傳輸 - 分析 - 預警 - 聯動” 的全流程閉環管理。?

（一）前端監測設備選型與配置?

前端監測站為數據采集核心，需根據監測場景（道路、隧道、小區等）差異化配置設備，確保監測精準性與環境適應性：?

?

?

（二）數據傳輸網絡設計?

采用 “分層傳輸、多網備份” 的網絡架構，確保數據傳輸穩定可靠：?

1. 現場傳輸：傳感器與數據采集終端通過 RS485 總線連接（傳輸距離≤100 米），支持多傳感器并聯（1 個終端可接入 4-8 個傳感器，適配復雜監測場景）；?
2. 遠程傳輸：優先采用NB-IoT 窄帶物聯網（低功耗、廣覆蓋，適合城市密集建筑區域），偏遠區域（如郊區下穿隧道）補充 4G 傳輸；同時預留 LoRa 傳輸接口，滿足短距離（1-3 公里）多站點組網需求；?
3. 數據加密：傳輸過程采用 AES-128 加密算法，防止數據被篡改或泄露，保障監測數據安全性與隱私性。?

（三）后端管理平臺設計?

搭建 Web 端管理平臺與移動端 APP（支持 Android/iOS），核心功能模塊如下：?

1. 實時監控模塊?

• 地圖可視化：基于 GIS 地圖標注所有監測站位置，用不同顏色圖標區分 “正常（積水＜10cm）、預警（10-30cm）、應急（30-50cm）、封控（≥50cm）” 狀態，點擊站點可查看實時積水深度、降雨量、設備狀態（如電池電量、信號強度）；?
• 視頻聯動：支持接入監測點附近的監控?cái)z像頭（如交通監控），管理人員可通過平臺直接查看現場積水實景，輔助判斷災情嚴重程度。?

2. 預警管理模塊?

• 閾值設置：支持按場景自定義預警閾值（如下穿隧道 “封控級” 設為 40cm，小區路段設為 30cm）；?
• 多渠道預警：超閾值時自動觸發預警，信息同步推送至 “防汛指揮中心工作人員、轄區交警、市政排水班組、社區網格員”，推送方式包括：平臺彈窗、短信、APP 推送、微信公眾號通知；?
• 預警追溯：自動記錄每一次預警的 “觸發時間、預警級別、處置人員、響應結果”，形成預警臺賬，便于事后復盤。?

3. 數據管理模塊?

• 歷史查詢：支持按 “站點、時間范圍（日 / 周 / 月 / 年）、數據類型（積水深度 / 降雨量）” 查詢歷史數據，生成折線圖、柱狀圖等可視化報表，導出格式支持 Excel/PDF；?
• 趨勢分析：基于歷史數據，分析不同區域的內澇規律（如 “XX 路段每年汛期平均積水 3 次，平均持續 2 小時”），為排水設施改造、易澇點治理提供數據支撐。?

4. 聯動控制模塊?

• 設備遠程控制：支持遠程調整監測站參數（如采集間隔、預警閾值），對故障設備進行遠程重啟或校準；?
• 第三方系統對接：開放 API 接口，與城市 “智慧防汛平臺”“交通管理系統”“應急指揮系統” 對接 —— 例如：積水超封控級時，自動向交通系統推送 “封閉 XX 路段” 指令，同步在導航 APP 標注 “積水點，建議繞行”。?

5. 運維管理模塊?

• 設備自檢：監測站每小時自動上傳設備狀態（電池電量、傳感器故障、通信信號），平臺對 “電量低于 20%、傳感器數據異?！?等情況自動報警，提醒運維人員及時處理；?
• 運維工單：支持生成運維工單（如 “XX 站點傳感器故障”），自動分配至附近運維人員，工單狀態（待處理 / 處理中 / 已完成）實時更新，確保問題閉環。?

四、站點布設原則與方案?

（一）布設原則?

1. 重點覆蓋：優先在 “歷史內澇點、易澇風險等級高的區域” 布設，包括：?

• 城市下穿隧道、地下通道（尤其是無強制排水系統的路段）；?
• 標高低于周邊道路 1 米以上的低洼路段、十字路口；?
• 排水管網老化、排水能力不足的老舊小區、城中村；?
• 學校、醫院、地鐵站等人員密集場所周邊道路。?

1. 均勻補點：在重點區域覆蓋基礎上，按 “每 2 平方公里布設 1 個監測站” 的密度，在城市建成區均勻補點，形成全域監測網絡；?
2. 交通關聯：在城市主干道、快速路的關鍵節點（如橋梁下、隧道入口）增設監測站，保障交通干線防汛安全。?

（二）典型場景布設示例?

1. 下穿隧道場景：在隧道入口 50 米處、隧道中部、出口 50 米處各布設 1 個監測站，同時在隧道內加裝水位上漲速率傳感器，當 “10 分鐘內水位上漲≥10cm” 時，觸發緊急預警，聯動隧道入口欄桿關閉；?
2. 老舊小區場景：在小區門口、地下車庫入口、積水嚴重的樓棟旁布設監測站，預警信息同步推送至小區物業、社區居委會，便于組織居民轉移或沙袋擋水；?
3. 交通路口場景：在路口四個方向的人行道旁布設監測站，數據同步至交警指揮中心，積水超預警級時，自動調整路口信號燈（如延長繞行方向綠燈時間），并通過交通誘導屏提示 “前方積水，請繞行”。
