管道網絡中，導波（guidedwaves）的傳播特性對于無損檢測和結構健康監測等領域具有重要意義。當導波通過管道彎曲處時，會發生散射現象，這會影響導波的傳播效率和信號質量。因此，研究管道彎曲處導波的散射特性對于優化無損檢測技術和提高結構健康監測的準確性至關重要。基于正則模態展開（normalmodeexpansion）的方法是研究管道彎曲處導波散射的一種有效手段。該方法通過將導波在管道中的傳播分解為一系列正則模態的疊加，進而分析這些模態在管道彎曲處的相互作用和轉換。

安泰電子的ATA/G-3000/300系列功率放大器基于采用AB類放大電路，具有低失真、高穩定的特點。其最大帶寬可達120kHz，最大輸出電流可達40Ap，廣泛應用于各類磁性材料測試，性能評估及磁致伸縮換能器驅動等領域。

實驗名稱：基于正則模態展開的管道彎曲處導波散射研究

實驗原理：正則模態是波動方程在特定邊界條件下的解，它們代表了波動在介質中傳播的基本單元。在管道中，導波的傳播可以看作是一系列正則模態的疊加。當導波通過管道彎曲處時，由于管道幾何形狀的變化，導波會發生散射現象。散射波會向各個方向傳播，并與原始導波產生干涉效應。實驗中將傳感器放置在管道的不同位置，啟動信號源和功率放大器，記錄散射波的幅度、相位和頻率等參數，利用數據處理軟件對實驗數據進行處理和分析，得到導波在管道彎曲處的散射特性。

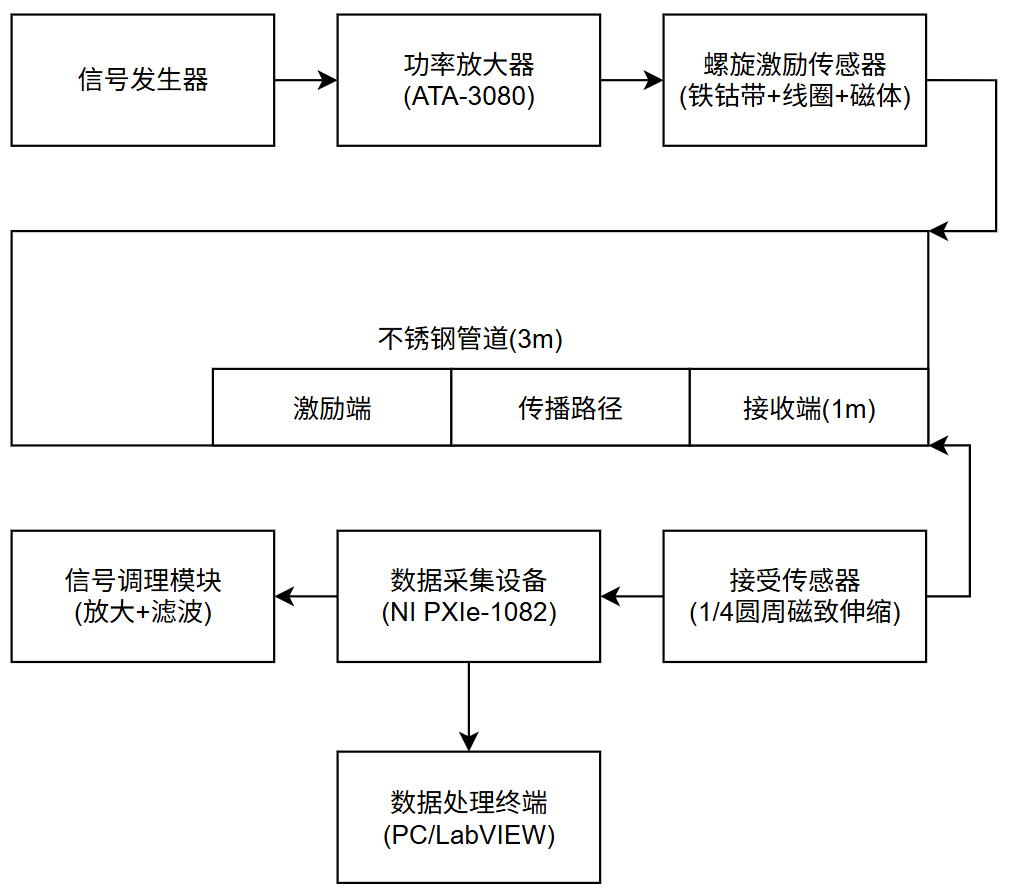

實驗框圖：

實驗過程：使用任意函數發生器生成5周期30kHz的脈沖波形，然后由功率放大器(AigtekATA-3080)放大。然后將放大的信號發送到發射換能器，以激發管道中的縱向?qū)Р?。微弱的?dǎo)波信號由接收傳感器檢測和預放大和高通濾波，然后由數據采集系統(NIPXle-1082)采集。

應用方向：無損檢測與結構健康監測、管道設計與優化、波動控制與信號處理、能源與工業應用

應用場景：無損檢測、導波、正則模態、波動、導波散射、結構健康監測

產品推薦：ATA-3000系列功率放大器

圖：ATA-3000系列功率放大器指標參數

西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
