實驗名稱：Lamb波通信

實驗內容：在結構健康監測領域，超聲導波相對于體波具有傳輸距離遠、覆蓋范圍大、檢測成本低的優點。在鋁合金板上搭建了一套基于Lamb波的數據傳輸系統，由信號發生器，功率放大器、發射壓電換能器、接收壓電換能器、采集卡組成。在發射端激勵發射壓電換能器利用逆壓電效應在結構中產生Lamb波，在接收端利用正壓電效應完成Lamb波信號采集及解調，實現基于Lamb波的無線數據通信。

研究方向：Lamb波通信

測試設備：ATA-2022H高壓放大器，信號發生器，壓電片，采集卡等。

圖1：Lamb波通信實驗裝置圖

實驗過程：首先基于開關鍵控、脈沖位置調制等方法調制發射波形，然后利用信號發生器輸出調制波形經功率放大器放大后驅動發射壓電換能器。采用數據采集卡在接收端采集信號。

實驗結果：

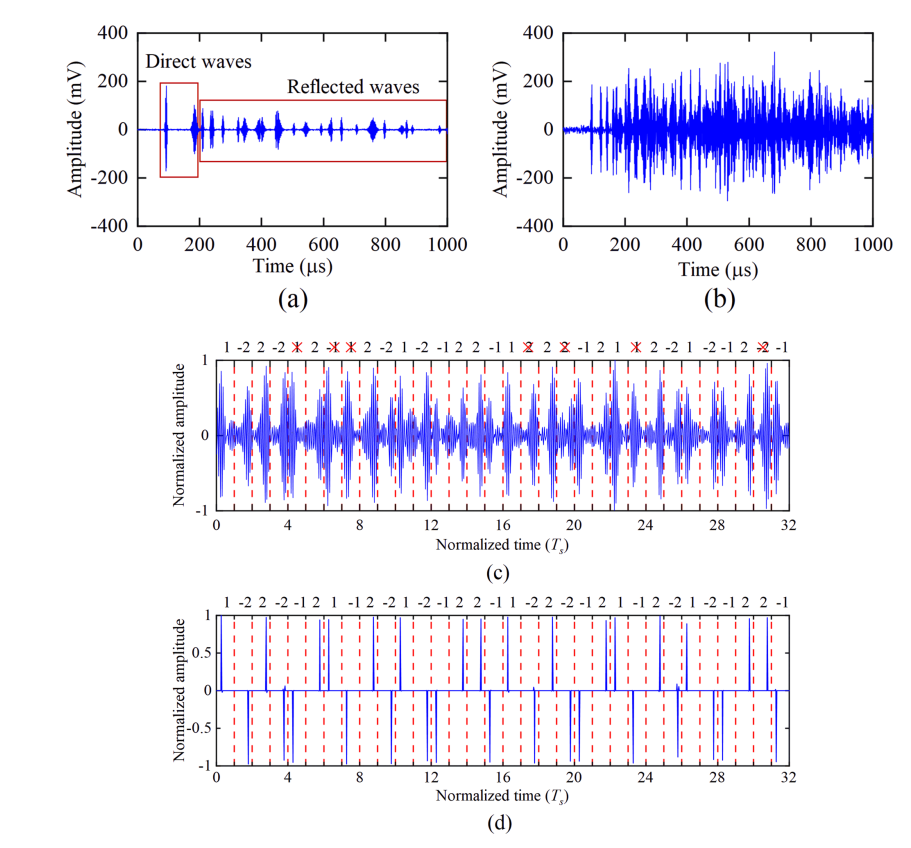

圖2：Lamb波通信實驗結果

首先通過掃頻試驗發現，1.5mm厚的鋁板上，在400kHz-500kHz頻率范圍內Lamb波具有較大的輸出幅值。選擇500kHz的Lamb波作為載波進行數據通信，分別利用開關鍵控、脈沖位置調制等方法調制發射信息。針對4-64不同碼元長度進行了測試，結果顯示利用移不變稀疏重構方法完美重建了原始信息，相比傳統互相關方法更快捷更準確，實現了可靠且便捷的Lamb波數據通信。

功率放大器推薦：ATA-2022B高壓放大器

圖：ATA-2022B高壓放大器指標參數

西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
