實驗名稱：

高壓放大器ATA-2021B在壓電合成射流激勵器上的應用

實驗方向：

主動流動控制

實驗設備：

ATA-2021B高壓放大器、差壓變送器、NI采集卡、壓電陶瓷片、翼型模型

實驗內容：

為了解壓電合成射流激勵器陣列的頻率特性和射流強度，采用了微型總壓探頭和差壓變送器測量得到不同頻率下的射流出口處的時均速度，以便進行翼型的流動分離控制。

實驗過程：

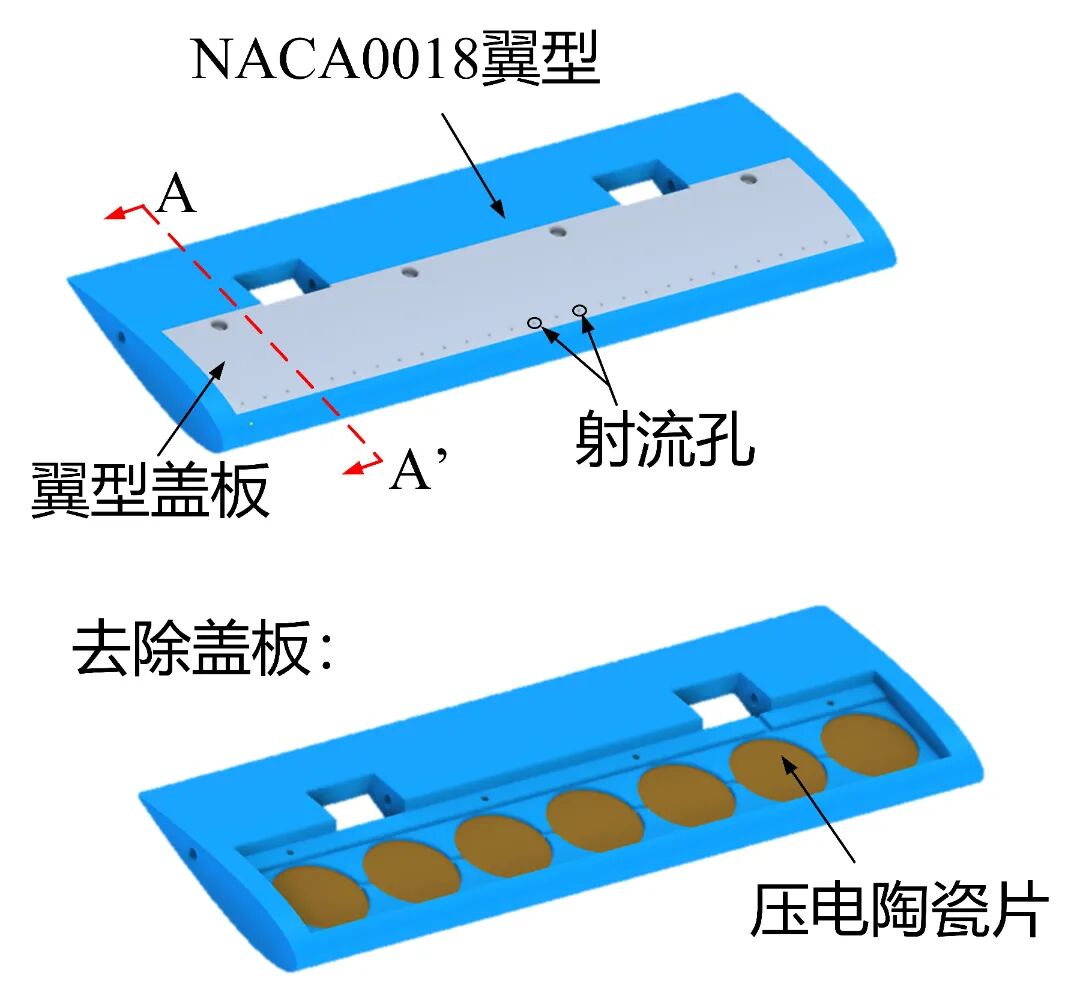

在翼型中間沿展向安裝了由7個直徑為35毫米的壓電陶瓷片，構成了一列壓電合成射流激勵器。這些壓電陶瓷片并聯在一起，采用功率放大器為其供給正弦電壓，實現同步振動。

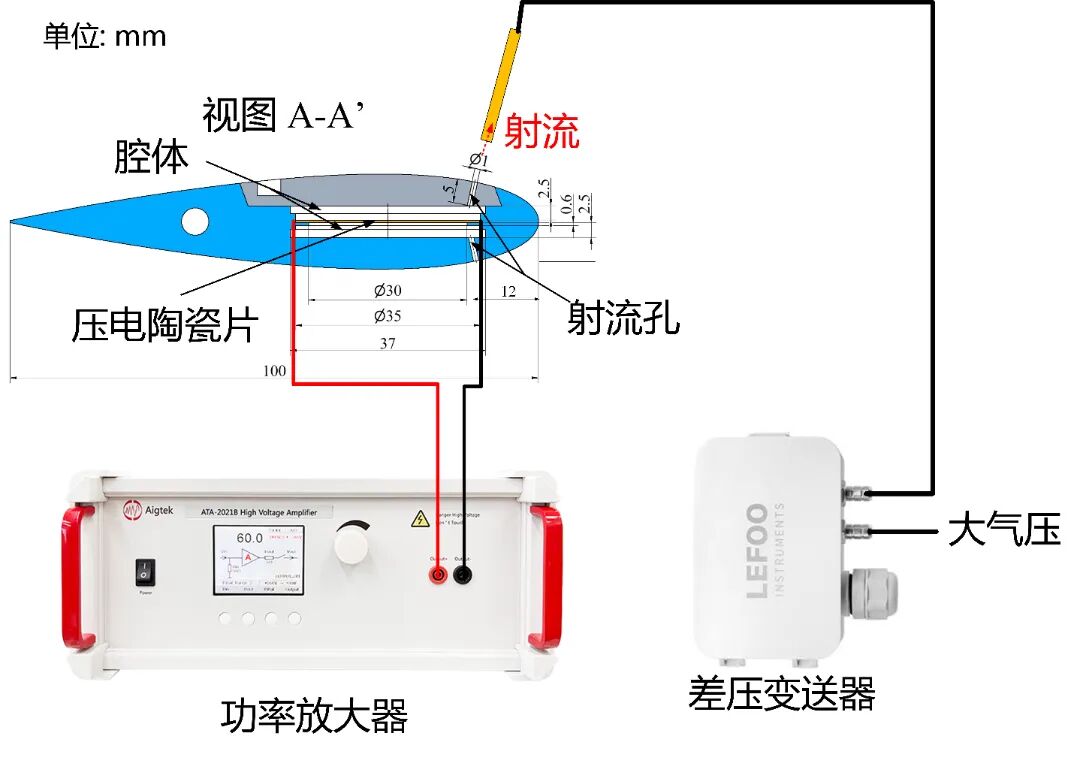

同時，沿展向?qū)ΨQ布置了兩排共28個圓形射流孔，氣流從此處射出，以進行流動控制。在測量中，通過在翼型內安裝將總壓探頭（外徑：1毫米）置于射流孔上方1毫米處，垂直于機翼表面，測量時均射流總壓。假設射流的靜壓可視為環境壓力，則可計算得到時均射流出口速度。

實驗結果：

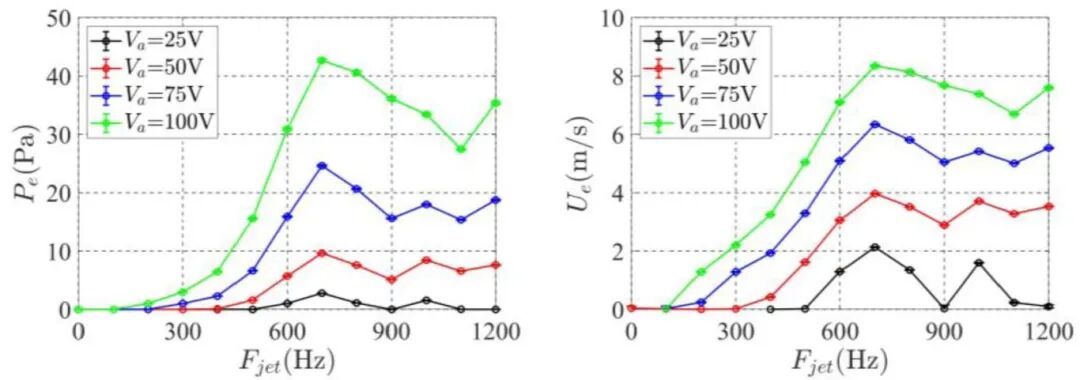

隨著激勵頻率 從0增加到1400Hz，測量到射流孔處時均總壓和射流速度如下所示。在不同的電壓下，射流總壓和速度的變化趨勢相似；而當電壓一定時，出口速度先隨激勵頻率增加，然后下降。

在激勵頻率為700Hz時可以發現一個明顯的峰值，測量到的頻率峰值（700Hz）接近激勵器空腔的共振頻率，因此為最佳激勵頻率。在幅值為100V的正弦電壓下，在此共振頻率下工作可產生時均出口速度為8.3m/s的射流。

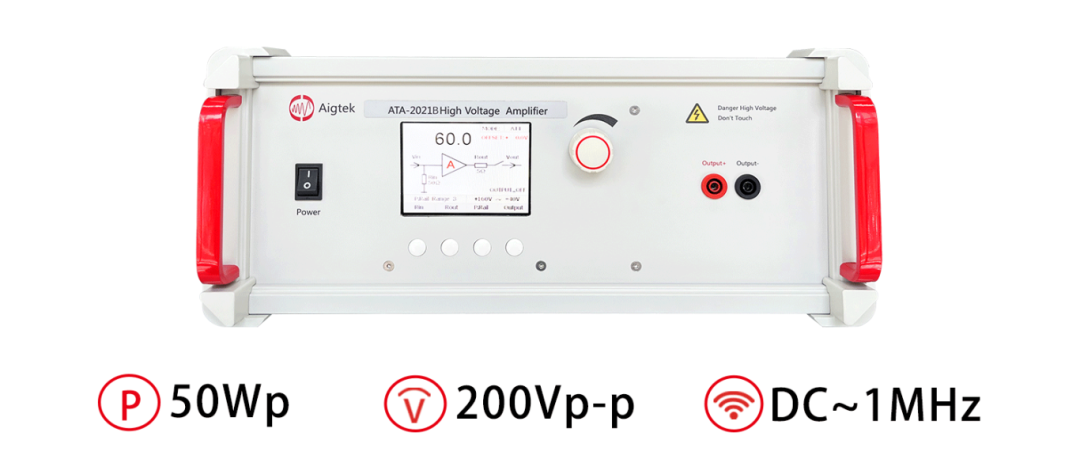

實驗中用到的ATA-2021B高壓放大器的參數指標：
