一、行業痛點與需求背景

在工業自動化領域，西門子S7-200系列PLC憑借其穩定可靠、性價比高的特點，長期以來被廣泛應用于中小型自動化控制系統中。然而，隨著工業4.0和智能制造的深入推進，傳統的S7-200PLC逐漸暴露出一個顯著的局限性——缺乏以太網接口。這一硬件設計上的缺陷，使得S7-200PLC在現代工業網絡環境中面臨諸多挑戰：

首先，無法直接接入工業以太網，導致設備間的數據交互只能依賴傳統的串口通訊方式，傳輸速率低、通訊距離有限，難以滿足大規模自動化系統的數據集成需求。其次，在需要與新一代PLC（如西門子S7-1200/1500系列）或上位監控系統進行數據交互時，必須通過復雜的網關轉換，增加了系統的復雜性和故障點。此外，傳統的串口通訊方式也限制了遠程監控、診斷和維護功能的實現，與現代化工廠的運維需求脫節。

某汽車零部件生產企業的自動化車間就面臨著這樣的困境。該車間早期生產線采用了多臺西門子S7-200PLC（具體型號為CPU226CN）進行控制，負責傳送帶、機器人上下料、焊接設備等關鍵工序的自動化運行。隨著企業產能擴張和智能化改造，車間新增了多條采用西門子S7-1200PLC（具體型號為CPU1214CDC/DC/DC）的生產線。為實現整個車間的統一監控和數據管理，需要將新舊生產線的PLC系統進行聯網通訊，同時要求能夠通過上位機（采用西門子WinCC監控軟件）實現對所有設備的集中監控。

此外，車間原有的操作方式是通過西門子TD400C文本顯示器對S7-200PLC進行本地操作，隨著生產工藝的優化，需要更換為功能更強大的觸摸屏（選用威綸通MT8102iE）以實現更直觀的人機交互。但由于S7-200PLC的硬件限制，如何在不影響原有控制系統穩定性的前提下，同時實現與S7-1200PLC的以太網通訊、與上位機的監控數據交互以及與新觸摸屏的連接，成為該企業面臨的重要技術難題。

二、解決方案與設備選型

針對上述問題，經過技術調研和方案論證，最終選擇采用捷米特ETH-S7200-JM01Plus直通型以太網通訊處理器作為核心解決方案。該模塊的主要優勢在于：

專為西門子S7-200PLC設計，通過9針串口（RS485）與S7-200PLC的PORT0或PORT1端口連接，可將S7-200PLC的串口數據轉換為以太網數據，完美解決S7-200PLC無網口的硬件缺陷。

支持多種通訊協議，包括西門子S7協議（Client/Server模式）、ModbusTCP協議等，可實現與西門子S7-1200/1500等新一代PLC的無縫對接，同時支持與主流的上位監控軟件（如WinCC、Intouch、組態王等）進行數據交互。

采用"直通型"設計，模塊的9針串口在實現以太網轉換的同時，可通過內部切換電路保持與外部設備的連接，使得觸摸屏可以直接連接到模塊的9針口，無需額外的串口分配器或交換機，簡化了系統布線和結構。這一特性尤為重要，滿足了用戶希望同時連接觸摸屏的需求，且支持任何品牌的觸摸屏（如威綸通、西門子、三菱、臺達等），兼容性極強。

支持Web配置和軟件配置兩種方式，用戶可通過瀏覽器或?qū)Ｓ门渲密浖δK的IP地址、通訊參數、協議類型等進行靈活設置，配置過程簡單直觀，無需復雜的編程知識。

采用工業級設計，工作溫度范圍為-40℃~85℃，支持寬電壓供電（DC10~30V），具備良好的抗干擾能力和穩定性，能夠適應工業現場的惡劣環境。

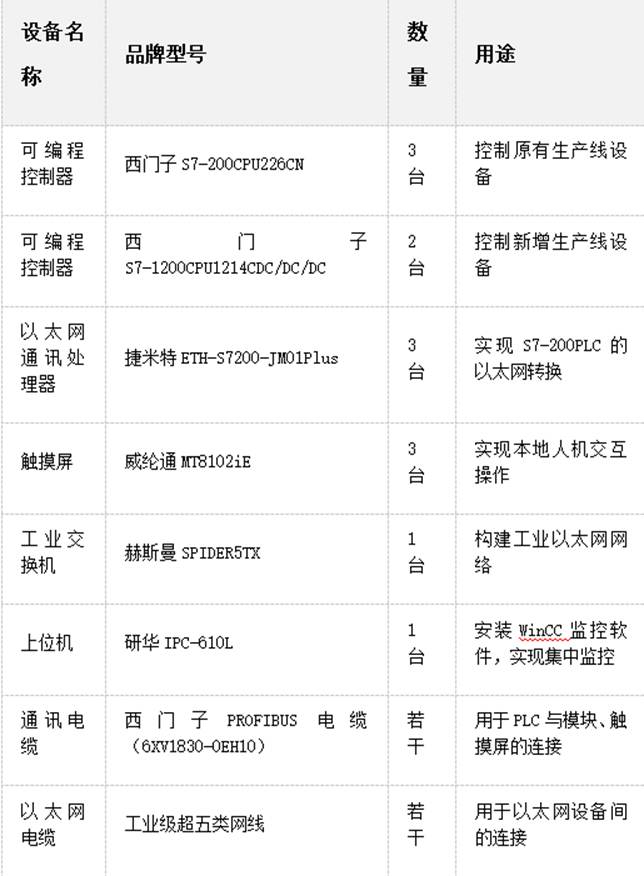

本項目的主要設備清單如下：

三、系統設計與網絡架構

本項目的系統架構采用分層設計，主要分為設備層、控制層和監控層三個層級：

設備層：包括傳送帶、機器人、焊接設備等生產設備，通過傳感器和執行器與PLC連接，實現設備的狀態檢測和控制。

控制層：由S7-200PLC、S7-1200PLC、捷米特ETH-S7200-JM01Plus模塊和觸摸屏組成。其中，每臺S7-200PLC通過PORT0端口連接捷米特ETH-S7200-JM01Plus模塊，模塊的9針口同時連接威綸通觸摸屏，實現本地操作；S7-200PLC通過捷米特模塊接入工業以太網，與S7-1200PLC和上位機進行數據通訊。S7-1200PLC本身具備以太網接口，直接接入工業以太網。

監控層：由工業交換機和上位機組成，通過工業以太網實現對所有PLC的集中監控和數據管理。

網絡拓?fù)浣Y(jié)構采用星型結構，所有以太網設備（捷米特模塊、S7-1200PLC、上位機）均通過網線連接到工業交換機，形成一個穩定可靠的工業以太網網絡。各設備的IP地址分配如下：

上位機：192.168.0.1

S7-1200PLC1：192.168.0.10

S7-1200PLC2：192.168.0.11

捷米特模塊1（對應S7-200PLC1）：192.168.0.20

捷米特模塊2（對應S7-200PLC2）：192.168.0.21

捷米特模塊3（對應S7-200PLC3）：192.168.0.22

工業交換機：192.168.0.254（默認管理地址）

四、硬件安裝與接線

捷米特ETH-S7200-JM01Plus模塊與S7-200PLC的連接：

使用西門子PROFIBUS電纜（6XV1830-0EH10），一端連接S7-200PLC的PORT0端口（9針D型母頭），另一端連接捷米特模塊的"PLC"端口（9針D型公頭）。

接線方式遵循RS485標準，即PLC的3腳（A）接模塊的3腳（A），PLC的8腳（B）接模塊的8腳（B），屏蔽層連接以保證良好的抗干擾性能。

觸摸屏與捷米特模塊的連接：

使用威綸通觸摸屏標配的通訊電纜，一端連接觸摸屏的RS485端口，另一端連接捷米特模塊的"Touch"端口（9針D型母頭）。

同樣遵循RS485標準接線，觸摸屏的A腳接模塊的3腳（A），觸摸屏的B腳接模塊的8腳（B）。

捷米特模塊的供電：

使用DC24V電源為模塊供電，電源正極接模塊的"V+"端子，負極接模塊的"GND"端子，注意極性不要接反。

以太網連接：

使用工業級超五類網線，一端連接捷米特模塊的"ETH"以太網端口（RJ45接口），另一端連接工業交換機的任意端口。

S7-1200PLC和上位機同樣通過網線連接到工業交換機的其他端口。

安裝固定：

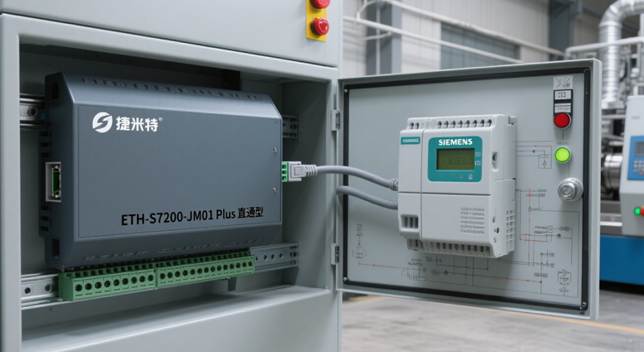

將捷米特模塊通過DIN導軌安裝在電氣控制柜內，與PLC和其他設備保持適當距離，避免電磁干擾。

所有電纜均需固定整齊，避免因振動等原因?qū)е陆泳€松動。

五、軟件配置與編程

1.捷米特ETH-S7200-JM01Plus模塊的配置

采用Web配置方式對模塊進行參數設置：

首先將電腦的IP地址設置為與模塊默認IP地址（192.168.1.100）同一網段（如192.168.1.101），通過網線將電腦與模塊直接連接。

打開瀏覽器，在地址欄輸入模塊的默認IP地址（192.168.1.100），進入登錄界面，輸入默認用戶名和密碼（均為admin）。

在"網絡設置"頁面，將模塊的IP地址修改為預設的地址（如192.168.0.20），子網掩碼設置為255.255.255.0，網關設置為192.168.0.254（與工業交換機的管理地址一致）。

在"串口設置"頁面，根據S7-200PLC的PORT0端口參數（默認波特率9600bps，數據位8位，停止位1位，無奇偶校驗，無流控制）進行設置，確保模塊與PLC的串口參數一致。

在"協議設置"頁面，選擇"S7Client"模式，設置需要讀取和寫入的S7-200PLC的寄存器地址范圍（如輸入映像寄存器I、輸出映像寄存器Q、變量存儲器V等）。

保存配置并重啟模塊，使設置生效。

2.S7-200PLC的編程設置

使用西門子STEP7-Micro/WINV4.0編程軟件對S7-200PLC進行編程：

在"系統塊"的"通信端口"設置中，確認PORT0的通訊參數與捷米特模塊的串口設置一致（波特率9600bps，數據位8位，停止位1位，無奇偶校驗）。

根據生產工藝需求，編寫控制程序，定義需要與外部交互的數據變量（如設備運行狀態、故障報警、設定參數等），并將這些變量存儲在指定的V寄存器地址中，以便捷米特模塊能夠讀取和寫入這些數據。

程序編寫完成后，通過編程電纜將程序下載到S7-200PLC中，并進行調試運行，確保PLC能夠正?？刂圃O(shè)備運行。

3.S7-1200PLC的編程設置

使用西門子TIAPortalV15編程軟件對S7-1200PLC進行編程：

在項目中添加S7-1200PLC設備，并設置其以太網IP地址為預設的地址（如192.168.0.10）。

配置S7-1200PLC的以太網通訊，在"設備配置"的"PROFINET接口"中啟用"S7通訊"功能。

使用"S7通訊"指令（如GET和PUT指令）編寫通訊程序，實現與S7-200PLC（通過捷米特模塊）的數據交互。其中，GET指令用于讀取S7-200PLC的數據，PUT指令用于向S7-200PLC寫入數據。

在程序中定義需要交互的數據區，如S7-1200PLC的DB塊，對應S7-200PLC的V寄存器地址，確保數據地址和長度的一致性。

程序編寫完成后，下載到S7-1200PLC中，并進行測試，確保能夠正確讀取和寫入S7-200PLC的數據。

4.上位機WinCC的配置

使用西門子WinCCV7.4組態軟件進行上位機監控畫面的設計和通訊配置：

創建新的WinCC項目，設置項目的通訊驅動為"S7協議集"。

添加新的驅動連接，選擇"TCP/IP"作為通訊方式，分別設置與S7-1200PLC和捷米特模塊（代表S7-200PLC）的連接參數，包括IP地址、機架號和插槽號等。

定義內部變量和外部變量，外部變量關聯到PLC的相應寄存器地址，如S7-200PLC的V寄存器和S7-1200PLC的DB塊。

設計監控畫面，包括設備運行狀態顯示、參數設置、故障報警、趨勢曲線等，并將畫面元素與定義的變量關聯。

配置報警記錄和數據記錄功能，實現對設備運行狀態和關鍵參數的歷史記錄和查詢。

運行WinCC項目，測試與PLC的通訊是否正常，監控畫面是否能夠正確顯示設備狀態和數據。

5.觸摸屏的配置

使用威綸通EasyBuilderPro組態軟件對MT8102iE觸摸屏進行配置：

創建新的項目，選擇觸摸屏型號為MT8102iE，并設置與S7-200PLC的通訊參數。由于觸摸屏是通過捷米特模塊的"Touch"端口與S7-200PLC連接，通訊參數應與S7-200PLC的PORT0端口參數一致（波特率9600bps，數據位8位，停止位1位，無奇偶校驗）。

選擇西門子S7-200的通訊驅動，配置PLC的地址和數據格式。

設計觸摸屏畫面，包括主畫面、手動操作畫面、參數設置畫面、故障報警畫面等，實現與S7-200PLC的數據交互。

下載組態程序到觸摸屏，并進行測試，確保觸摸屏能夠正確讀取PLC的狀態和參數，并能夠向PLC發送控制指令。

六、系統調試與運行效果

1.調試過程

系統安裝和配置完成后，進行分階段調試：

單機調試：分別對每臺S7-200PLC和S7-1200PLC進行單機運行測試，確保各PLC能夠正?？刂扑鶎僭O(shè)備，觸摸屏能夠正確與S7-200PLC進行交互。

通訊測試：測試S7-200PLC（通過捷米特模塊）與S7-1200PLC之間的以太網通訊，使用西門子TIAPortal的在線監控功能，檢查數據是否能夠正確傳輸。同時，測試上位機WinCC與各PLC的通訊，確保監控畫面能夠?qū)崟r顯示設備狀態和數據。

聯動調試：進行全系統聯動運行測試，模擬生產過程中的各種工況，檢查新舊生產線之間的協調配合是否正常，數據交互是否及時準確，報警功能是否可靠。

穩定性測試：連續運行系統72小時，觀察設備運行狀態和通訊穩定性，記錄出現的問題并及時解決。

2.運行效果

經過調試和優化，系統最終達到了預期的運行效果：

通訊穩定可靠：S7-200PLC通過捷米特ETH-S7200-JM01Plus模塊與S7-1200PLC實現了穩定的以太網通訊，數據傳輸速率快（達到100Mbps），延遲?。ㄐ∮?0ms），滿足了實時控制的需求。

集中監控實現：上位機WinCC能夠?qū)崟r采集所有PLC的運行數據，包括設備狀態、生產計數、故障信息等，并通過直觀的畫面進行展示，方便操作人員和管理人員實時掌握生產情況。

本地操作便捷：威綸通觸摸屏通過捷米特模塊的"Touch"端口與S7-200PLC連接，實現了友好的本地人機交互，操作人員可以方便地進行手動操作、參數設置和故障查詢。

系統擴展性好：由于采用了以太網通訊，后續可以方便地增加新的設備或系統（如MES系統、ERP系統），只需將新設備接入工業以太網即可實現數據交互，為企業的智能化升級奠定了基礎。

運行成本降低：通過捷米特模塊實現了S7-200PLC的以太網升級，避免了因更換PLC而產生的高額成本，同時簡化了系統結構，降低了維護難度和成本。

七、總結與展望

本案例通過采用捷米特ETH-S7200-JM01Plus直通型以太網通訊處理器，成功解決了西門子S7-200PLC無網口的行業痛點，實現了與S7-1200PLC、上位機WinCC以及威綸通觸摸屏的穩定通訊，構建了一個高效、可靠、集成化的工業自動化控制系統。

捷米特ETH-S7200-JM01Plus模塊以其卓越的性能和靈活的配置，不僅完美兼容西門子S7系列PLC，還支持與各種品牌的觸摸屏連接，為工業自動化系統的升級改造提供了理想的解決方案。該模塊的應用，不僅保護了企業的既有投資，延長了S7-200PLC的使用壽命，還滿足了現代化工廠對數據集成、集中監控和遠程運維的需求，提升了企業的生產效率和管理水平。

隨著工業物聯網和智能制造的不斷發展，工業設備的互聯互通將變得越來越重要。捷米特系列以太網通訊模塊將繼續發揮其技術優勢，為更多的工業自動化設備提供便捷、可靠的網絡接入方案，助力企業實現智能化轉型升級。未來，我們還將進一步探索該模塊在遠程診斷、預測性維護等領域的應用，為工業自動化行業帶來更多創新和價值。
