一、行業痛點與需求背景

在工業機械控制領域，西門子S7-200系列PLC憑借其高可靠性和經濟性，長期占據中小型自動化設備的控制核心地位。然而，該系列PLC設計年代較早，硬件上未配備以太網接口，僅通過RS485串口（9針接口）實現有限的通訊功能。隨著工業4.0理念的深入推進，現代化生產線對設備互聯、數據采集和遠程監控的需求日益迫切，S7-200PLC的通訊局限性逐漸成為制約系統升級的瓶頸。

某重型機械廠在設備改造過程中便面臨這一典型問題：該廠有多條生產線仍采用西門子S7-200PLC（具體型號CPU226CN）作為控制核心，負責液壓機、沖壓機等設備的邏輯控制。為實現生產線的智能化升級，需要將S7-200PLC的數據上傳至新部署的西門子S7-1200PLC（型號CPU1214CDC/DC/DC）進行集中控制，并通過上位機（研華IPC-610L）實現生產數據監控。同時，原有操作流程中使用的昆侖通態TPC1061H觸摸屏需保留，以確?，F(xiàn)場操作人員的正常作業。

傳統解決方案存在明顯缺陷：若通過串口轉網口的普通模塊實現通訊，往往需要復雜的協議轉換配置，且難以同時滿足與S7-1200PLC、上位機及觸摸屏的多設備互聯需求；若整體更換S7-200PLC為帶網口的新型號，則會導致設備成本激增，并需要重新編寫控制程序，影響生產連續性。

針對這一痛點，捷米特ETH-S7200-JM01Plus直通型以太網通訊處理器提供了理想解決方案。該模塊專為西門子S7-200PLC設計，可直接通過9針串口與PLC連接，無需改動原有程序即可實現以太網擴展，同時支持與西門子S7-1200PLC、各類上位機及觸摸屏（不限品牌）的并行通訊，完美平衡了系統升級需求與成本控制目標。

二、方案設計與設備選型

1.系統架構設計

本方案采用"分布式控制+集中監控"的架構，通過捷米特ETH-S7200-JM01Plus模塊構建三層通訊網絡：

底層：S7-200PLC通過串口與ETH-S7200-JM01Plus模塊連接，實現控制指令執行與數據采集

中層：ETH-S7200-JM01Plus模塊通過以太網分別與S7-1200PLC、上位機進行數據交互

現場層：ETH-S7200-JM01Plus模塊的9針串口同時連接昆侖通態觸摸屏，保留原有操作界面

該架構的核心優勢在于：ETH-S7200-JM01Plus模塊采用"直通型"設計，可同時處理多路通訊請求，既不影響S7-200PLC的原有控制邏輯，又能實現數據的雙向透明傳輸。

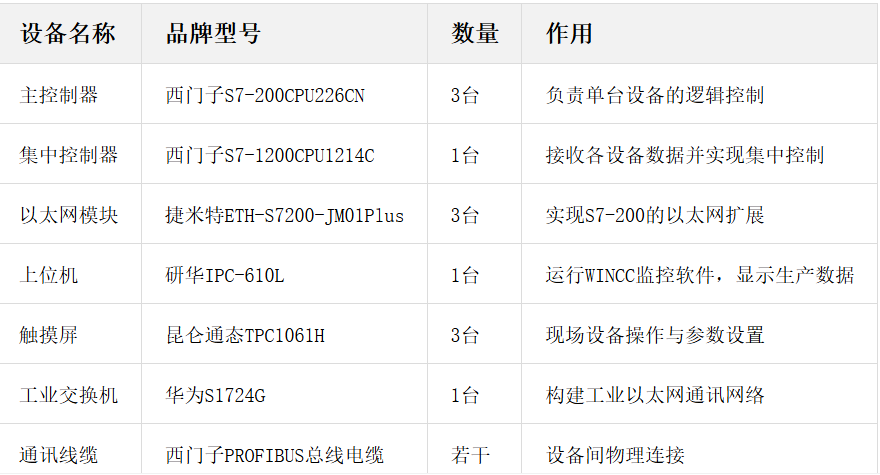

2.主要設備清單

3.模塊核心特性

捷米特ETH-S7200-JM01Plus作為方案的關鍵組件，其核心特性包括：

雙接口設計：1個RS485串口（9針）直接連接S7-200PLC，1個RJ45網口支持10/100M自適應以太網

多協議支持：兼容西門子S7協議（支持與S7-1200的S7通訊）、ModbusTCP/IP協議（支持上位機訪問）

并發通訊能力：可同時處理PLC、上位機、觸摸屏的通訊請求，互不干擾

即插即用：無需修改S7-200原有程序，通過網頁配置即可完成參數設置

工業級設計：支持-40℃~85℃寬溫工作環境，IP30防護等級，適應車間惡劣環境

三、實施過程與配置步驟

1.硬件連接

（1）ETH-S7200-JM01Plus與S7-200PLC連接：使用專用9針串口線，將模塊的COM口與S7-200CPU226CN的PORT0口連接，確保引腳對應正確（2腳接3腳，3腳接2腳，5腳接5腳）。

（2）網絡布線：通過超五類工業以太網電纜，將3臺ETH-S7200-JM01Plus模塊、S7-1200PLC、上位機分別連接至華為S1724G工業交換機，形成星型網絡拓?fù)洹?/p>

（3）觸摸屏連接：將昆侖通態TPC1061H觸摸屏的RS485接口通過串口線并聯至ETH-S7200-JM01Plus模塊的9針串口（采用總線型連接方式），實現現場操作功能。

2.模塊參數配置

（1）ETH-S7200-JM01Plus模塊初始化：將電腦通過網線直接連接至模塊網口，設置電腦IP地址為192.168.1.X（與模塊默認IP192.168.1.100同網段），通過瀏覽器訪問模塊IP進入配置界面。

（2）基本參數設置：在"網絡設置"頁面，修改模塊IP地址為192.168.0.101~103（與S7-1200PLC的IP192.168.0.10在同一網段），子網掩碼統一設置為255.255.255.0。

（3）串口參數配置：在"串口設置"頁面，設置波特率為9600bps（與S7-200PLC的PORT0口一致），數據位8位，停止位1位，校驗位無，通訊協議選擇"西門子PPI協議"。

（4）通訊模式設置：在"高級設置"頁面，啟用"多主站模式"，允許S7-1200PLC、上位機和觸摸屏同時訪問S7-200PLC數據，設置數據刷新周期為100ms。

3.S7-1200PLC程序配置

（1）使用TIAPortalV16軟件創建新項目，添加CPU1214C控制器，設置其IP地址為192.168.0.10。

（2）在項目中添加"西門子S7通訊"模塊，創建與3臺ETH-S7200-JM01Plus模塊的連接：

通訊類型選擇"S7連接"

本地TSAP設置為"10.01"

遠程IP分別設置為192.168.0.101~103

遠程TSAP設置為"03.00"（對應S7-200PLC的默認TSAP）

（3）編寫數據讀寫程序：使用"GET"和"PUT"指令，實現S7-1200PLC對S7-200PLC數據區的訪問。例如，通過以下指令讀取S7-200的V區數據：

plaintext

CALL"GET",DB1

REQ:=TRUE

ADDR_1:=#Addr

ID:=1

LEN:=4

DATA_1:=#Data

4.上位機與觸摸屏配置

（1）上位機WINCC配置：在WINCCV7.5中創建變量，選擇"ModbusTCP/IP"驅動，設置服務器IP為ETH-S7200-JM01Plus模塊的IP地址，寄存器地址對應S7-200PLC的V區（例如V0.0對應40001寄存器）。

（2）觸摸屏配置：在昆侖通態MCGS組態軟件中，選擇"西門子S7-200PPI"驅動，設置通訊端口為COM1，波特率9600bps，通過ETH-S7200-JM01Plus模塊的串口直接訪問S7-200PLC數據，實現參數設置與狀態顯示功能。

四、系統調試與運行效果

1.調試過程

（1）單機調試：逐一檢查各設備的通訊連接狀態，通過ETH-S7200-JM01Plus模塊的配置界面查看"通訊狀態"，確認S7-200PLC連接正常（顯示"已連接"）。

（2）數據通訊測試：使用TIAPortal的在線監控功能，驗證S7-1200PLC能否正確讀取S7-200PLC的輸入輸出狀態和數據寄存器值，測試結果顯示數據傳輸延遲小于50ms。

（3）多設備并發測試：同時操作觸摸屏修改參數、上位機監控?cái)?shù)據、S7-1200PLC發送控制指令，連續運行48小時，未出現數據丟失或通訊中斷現象。

（4）故障模擬測試：模擬網線插拔、電源波動等異常情況，模塊在故障恢復后能自動重新建立連接，平均恢復時間小于3秒。

2.運行效果

系統投入運行后，實現了以下功能：

數據集中監控：上位機能實時顯示3臺設備的運行參數（如壓力、溫度、運行速度等），數據更新周期為100ms，滿足生產監控需求。

協同控制：S7-1200PLC可根據各設備狀態發送協調指令，實現生產線的同步運行，生產效率提升約15%。

現場操作保留：操作人員可通過原有觸摸屏完成設備啟停、參數設置等操作，無需重新培訓。

故障診斷：通過ETH-S7200-JM01Plus模塊的網頁診斷功能，可快速定位通訊故障點，平均故障排查時間從原來的2小時縮短至15分鐘。

3.經濟效益分析

采用本方案后，相比整體更換PLC的方案，直接節省設備采購成本約8萬元（按3臺設備計算）；通過減少停機時間和提高生產效率，預計每年可增加產值約50萬元；同時，模塊化設計為未來系統擴展預留了空間，若后續增加設備，只需添加相應的ETH-S7200-JM01Plus網關模塊即可。

五、總結與展望

捷米特ETH-S7200-JM01Plus直通型以太網通訊處理器在本案例中成功解決了西門子S7-200PLC的以太網通訊難題，通過簡單的硬件連接和參數配置，實現了與S7-1200PLC、上位機及觸摸屏的多設備互聯。該方案的核心價值在于：在不改變?cè)?a target="_blank">控制系統的前提下，以低成本方式完成設備的智能化升級，兼顧了系統穩定性與升級需求。

隨著工業物聯網技術的發展，此類通訊模塊的應用場景將更加廣泛。未來，通過增加邊緣計算功能和云平臺對接能力，ETH-S7200-JM01Plus系列模塊有望在預測性維護、遠程運維等領域發揮更大作用，為老舊設備的數字化轉型提供更全面的解決方案。

本案例充分證明，在工業控制領域，針對特定痛點的專業化解決方案往往比全面替換設備更具性?xún)r(jià)比。捷米特ETH-S7200-JM01Plus模塊憑借其針對性的設計和可靠的性能，為西門子S7-200PLC的用戶提供了一條經濟高效的升級路徑，值得在類似的工業機械控制場景中推廣應用。

更多詳細內容或具體配置過程可咨詢羽工。
