Texas Instruments LMR43620RQ5EVM-400評估模塊設計用于快速輕松地演示LMR43620-Q1寬輸入降壓穩壓器。LMR43620-Q1可以驅動高達2A的負載電流，輸入電壓可達36V，設計簡潔易用。LMR43620-Q1采用小型2mmx2mm HotRod? 封裝，可提供微型、低EMI解決方案尺寸。TI LMR43620RQ5EVM-400 EVM的輸出電壓為5V，開關頻率為400kHz。

數據手冊：*附件：Texas Instruments LMR43620RQ5EVM-400評估模塊數據手冊.pdf

特性

• 寬輸入電壓范圍：3V至36V
• 5V固定輸出電壓（默認）
• 400kHz默認開關頻率（包含跳線，用于頻率選擇）
• 輸出電流高達2A
• 解決方案尺寸小且經全面組裝、測試和驗證的PCB布局

PCB布局

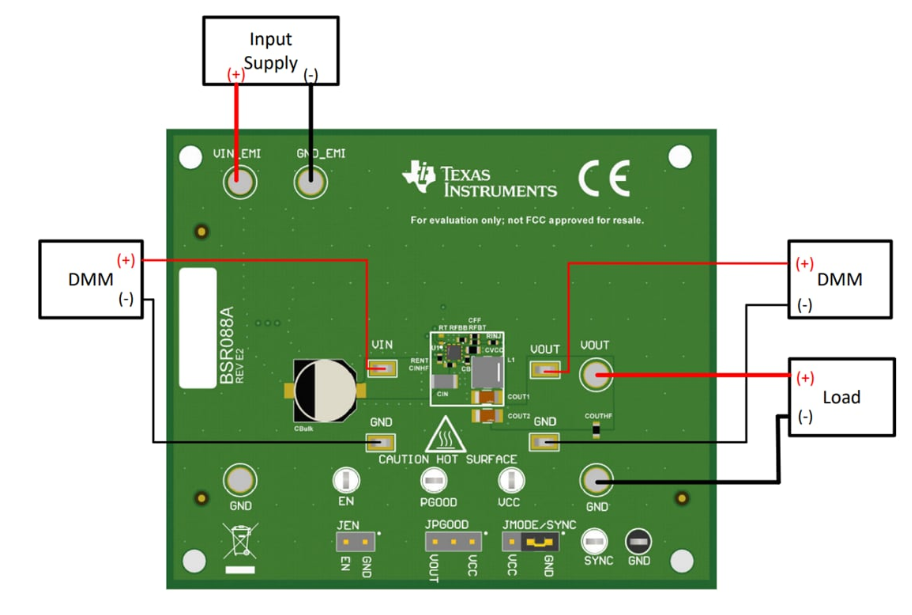

電路板連接

TI LMR43620RQ5EVM-400評估模塊技術解析與應用指南?

?一、核心特性概述?

Texas Instruments的LMR43620RQ5EVM-400是一款基于LMR43620-Q1同步降壓轉換器的評估模塊，專為寬輸入電壓、高效率電源設計而優化，具有以下核心優勢：

• ?寬輸入電壓范圍?：6V至36V，適應工業級電源環境。
• ?高效輸出能力?：5V固定輸出，最大負載電流2A，開關頻率400kHz（支持?jǐn)U頻調制以降低EMI）。
• ?高集成設計?：內置MOSFET、補償網絡及熱保護電路，簡化外圍布局。
• ?低靜態電流?：1.5μA待機電流，適合電池供電應用。

?二、硬件設計亮點?

?1. 關鍵接口與測試點?

• ?VIN_EMI/GND_EMI?：輸入電源接口，集成EMI濾波器，支持傳導干擾測試。
• ?VOUT/GND?：輸出負載連接點，默認5V輸出（可通過反饋電阻調整）。
• ?EN/PGOOD?：使能控制與電源狀態指示引腳，支持外部邏輯控制。

?2. 跳線配置功能?

• ?JEN?：使能引腳控制，默認懸空（內部100kΩ上拉至VIN）。
• ?JPGOOD?：PGOOD引腳上拉選擇（VOUT或VCC）。
• ?JRT?：切換開關頻率模式（RT電阻編程、1MHz/2.2MHz AUTO模式）。

?三、性能測試數據?

?1. 效率與負載調整率?

• ?12V輸入轉5V輸出?：峰值效率達95%（負載2A），輕載效率>90%（1mA負載）。
• ?負載調整率?：±0.2%（0A至2A負載變化，24V輸入條件下）。

?2. 動態響應與熱性能?

• ?負載瞬態響應?：0A→2A階躍下，輸出電壓波動<50mV（1A/μs斜率）。
• ?熱成像數據?：12V輸入、2A負載時，結溫升≤40°C（θJA≈42°C/W）。

?3. EMI合規性?

• 通過CISPR 11/32 Class B標準，低/高頻段傳導干擾均低于限值10dBμV。

?四、典型應用場景?

1. ?工業控制系統?：為PLC、傳感器模塊提供穩定5V電源。
2. ?車載電子?：符合AEC-Q100認證，適應12V/24V電池系統。
3. ?便攜設備?：低靜態電流特性延長電池壽命。

五、設計注意事項?

1. ?PCB布局建議?
   • 輸入電容（C7/C8）需貼近VIN引腳，優先使用低ESR陶瓷電容（X7R材質）。
   • 功率地（GND）與信號地分離，采用星型連接至主地平面。
2. ?散熱管理?
   • 模塊底部散熱焊盤需通過過孔連接至內部地平面，建議銅箔面積≥2cm2。
3. ?安全警告?
   • 操作時需佩戴防靜電手環，避免EN引腳浮空導致意外啟動。
