一、前言

七月以來，全國多地連續發布高溫紅色預警，“炙烤模式”之下，你以為只有我們怕熱嗎？不，電氣設備同樣面臨著一場無聲的高溫大考。為什么夏季電氣事故頻發、風險陡增？背后其實是這幾重“熱威脅”在疊加作用：

① 用電負荷飆升

空調全力運轉，工業制冷設備滿負荷開機……高溫之下，電力消耗急劇上升，導致線路與設備電流變大、發熱加劇，如同持續“高燒”運行。

② 散熱效率驟降

設備自身產生的熱量，疊加環境高溫，散熱條件迅速惡化——它們仿佛被塞進了一個密不透風的“熱箱子”，熱量難以外排，內部溫度持續積累。

③ 溫升疊加，隱患加速膨脹

當環境溫度達到35℃時，電氣接點溫度可能早已突破90℃。如果設備本身存在微小瑕疵或接觸不良，溫度便會以驚人速度攀升，迅速逼近危險臨界點。

④ 隱蔽性高，傳統手段難以監測

關鍵問題是：大部分電氣接點和關鍵設備都安裝在密閉的配電柜內。僅靠人工巡檢、手持測溫等手段，無法及時感知溫度異常。

總之，環境越熱，電流越大，發熱越猛，而我們對設備內部異常溫升的感知能力，卻越顯遲鈍。

在這種“內外交困”的高溫環境下，如果沒有實時、準確、可視化的溫度監測系統作為“貼身傳感器”，再厲害的運維團隊，也難免陷入“盲猜”的風險博弈之中。

二、安科瑞溫度在線監測系統

2.1 系統概述

適用范圍：高低壓開關柜電纜接頭、斷路器觸頭、變壓器等設備的溫度監測，預防因接觸電阻異常引發的過熱事故。

核心功能：

通過RS485總線或以太網通訊，支持Modbus-RTU/TCP等國際標準協議；

具備遙測、遙控、事件報警、曲線分析及用戶管理功能；

實時監控設備狀態，快速響應報警，降低事故率。

2.2 應用場景

適用于泛在電力物聯網、鋼廠、化工、數據中心、醫院、電廠、煤礦等場所的電力設備溫度監測。

2.3 系統結構

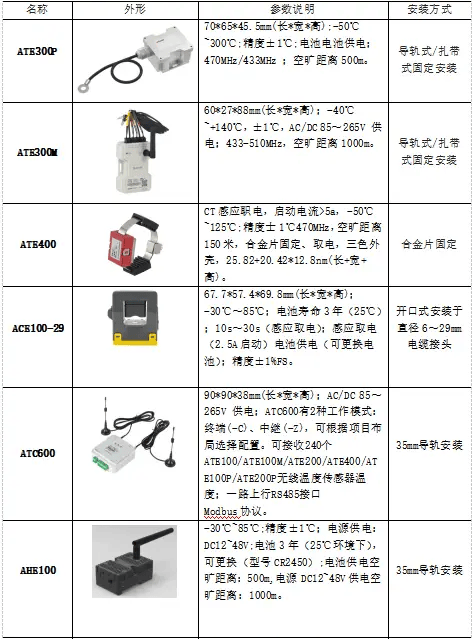

2.4 硬件配置

溫度在線監測系統主要由設備層的溫度傳感器和溫度采集/顯示單元，通訊層的邊緣計算網關以及站控層的測溫系統主機組成，實現變配電系統關鍵電氣部位的溫度在線監測。

2.5 系統功能

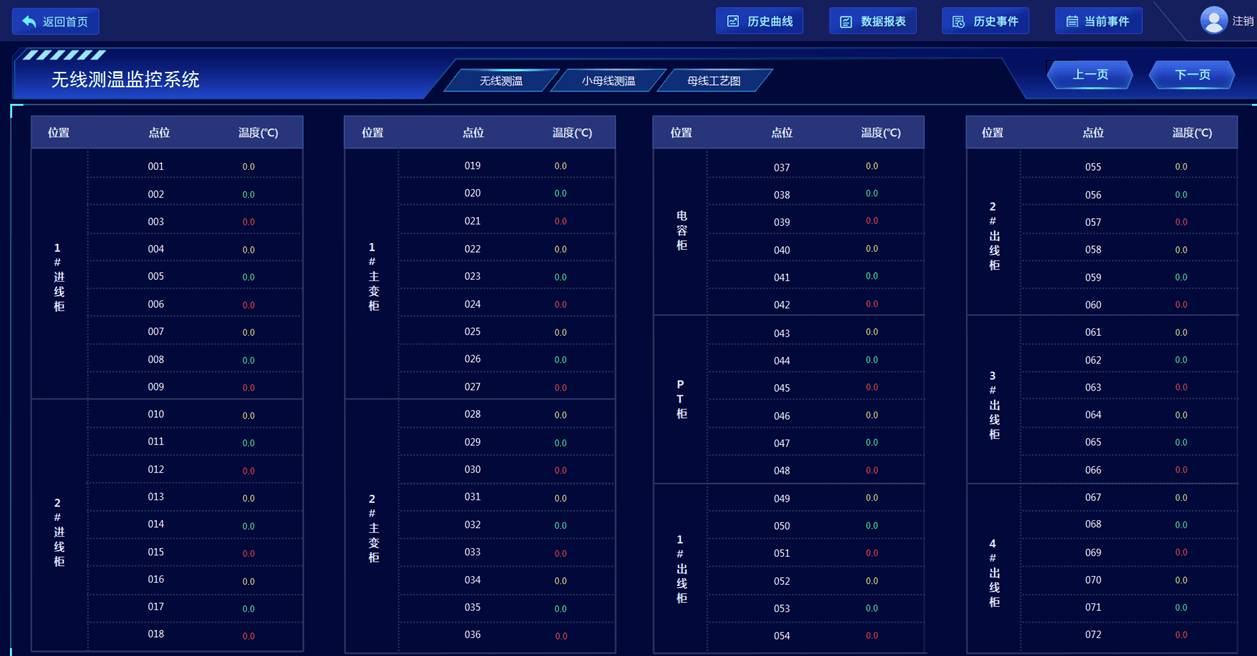

2.5.1 實時監測

安科瑞 Acrel-2000T 無線測溫系統人機界面友好，能夠以配電一次圖的形式直觀顯示各測溫節點的溫度數據，及有關故障、告警等信號。

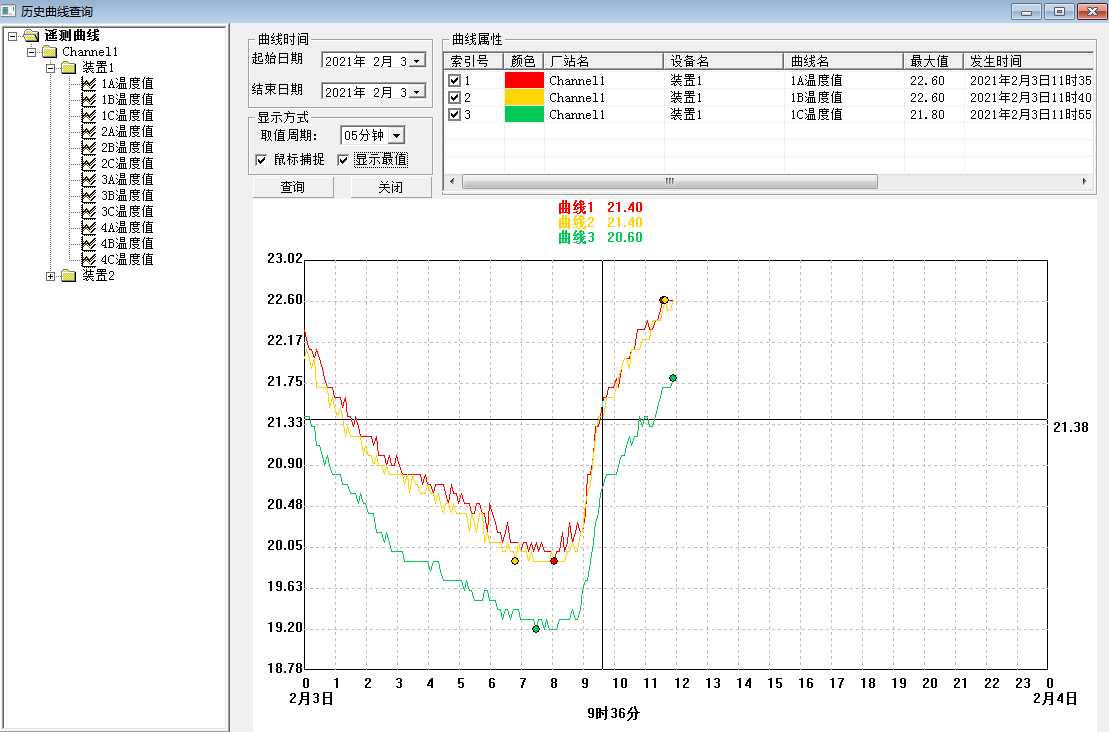

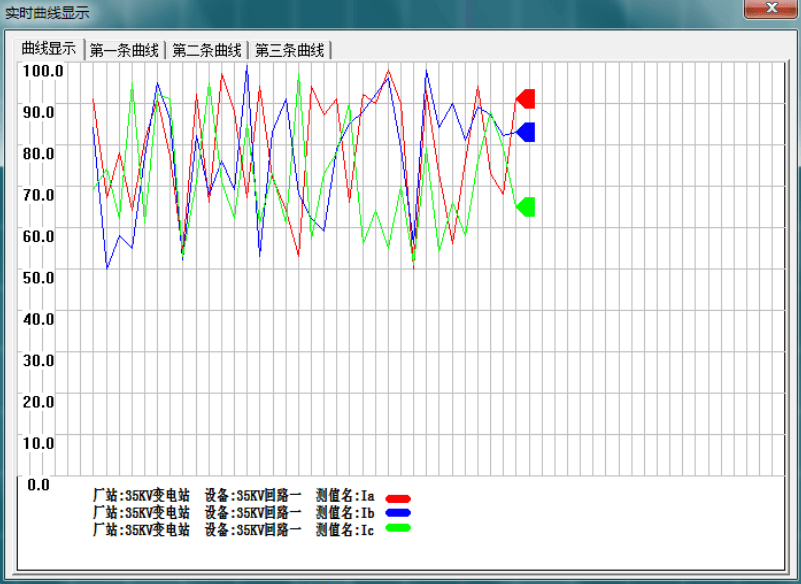

2.5.2 詳細溫度查詢

歷史溫度曲線、實時溫度曲線查詢、實時溫度數據查詢

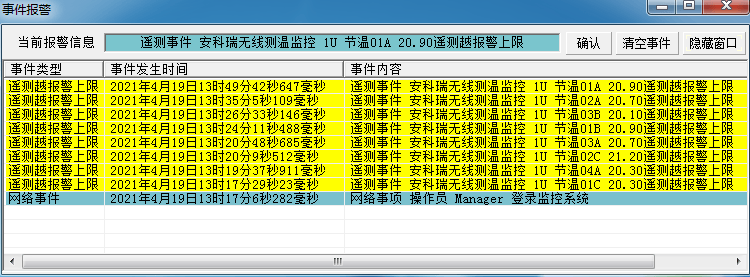

2.5.3 實時報警

Acrel-2000T 無線測溫監控系統具有實時報警功能，系統能夠?qū)囟仍较薜仁录l(fā)出告警。

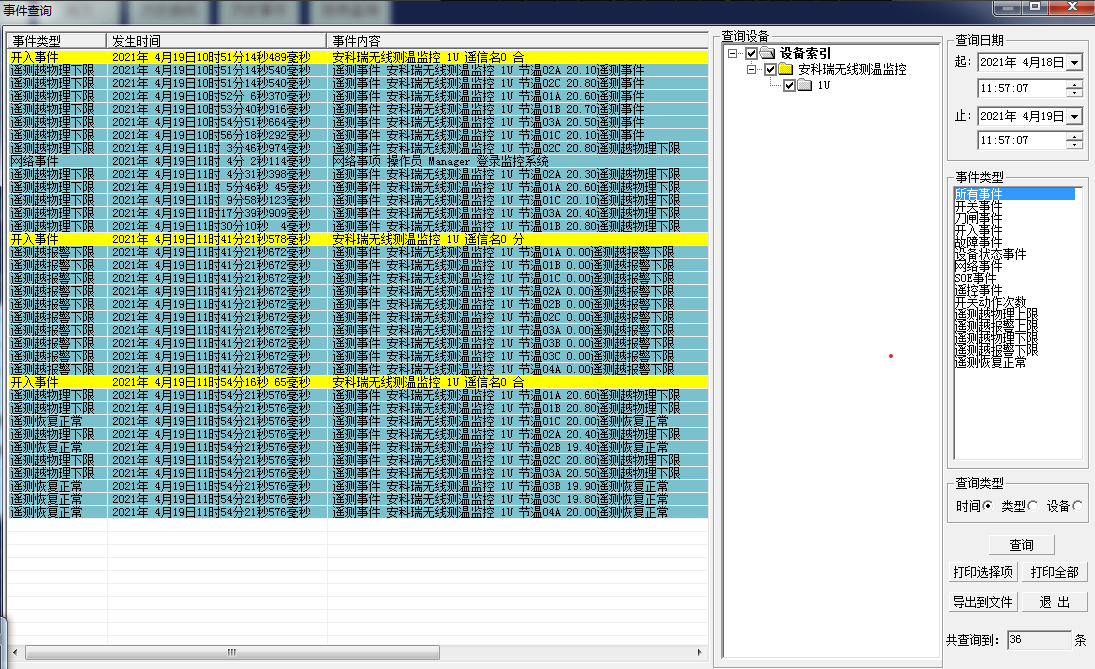

2.5.4 歷史事件查詢

安科瑞 Acrel-2000T 無線測溫監控系統能夠?qū)Ω邷馗婢录涗涍M(jìn)行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析?？梢园磿r(shí)間、類型和設備進行查詢和排序。

三、項目案例

現場方案：

某市軌道交通7號線、8號線配電室中的進線柜、分段柜、母聯柜、出線柜等高壓柜進行安全溫度監測，需配無線測溫產品。

測溫傳感器采用感應取電型傳感器ATE400，安裝在電纜接頭線3點、真空斷路器動觸頭6點，每面柜子配置1臺溫度采集裝置ARTM-Pn。

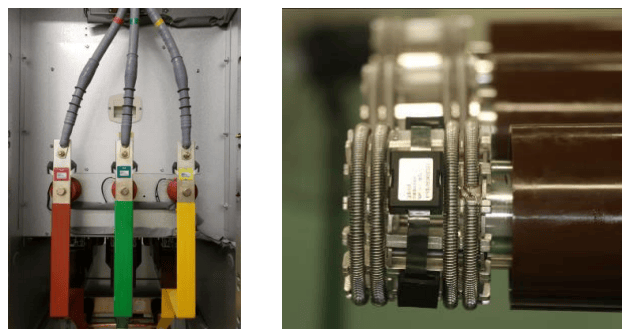

現場圖片：
