對電子發燒友來說，選電機驅動芯片就像找戰友 —— 性能得頂、容錯得強、保護得全，還得在細節上給足驚喜。最近上手深圳市樂業達的 LD63006 三相直流無刷電機驅動芯片，直接刷新我對 “全能芯片” 的認知，從實驗室測試到實際項目落地，全程沒掉過鏈子！

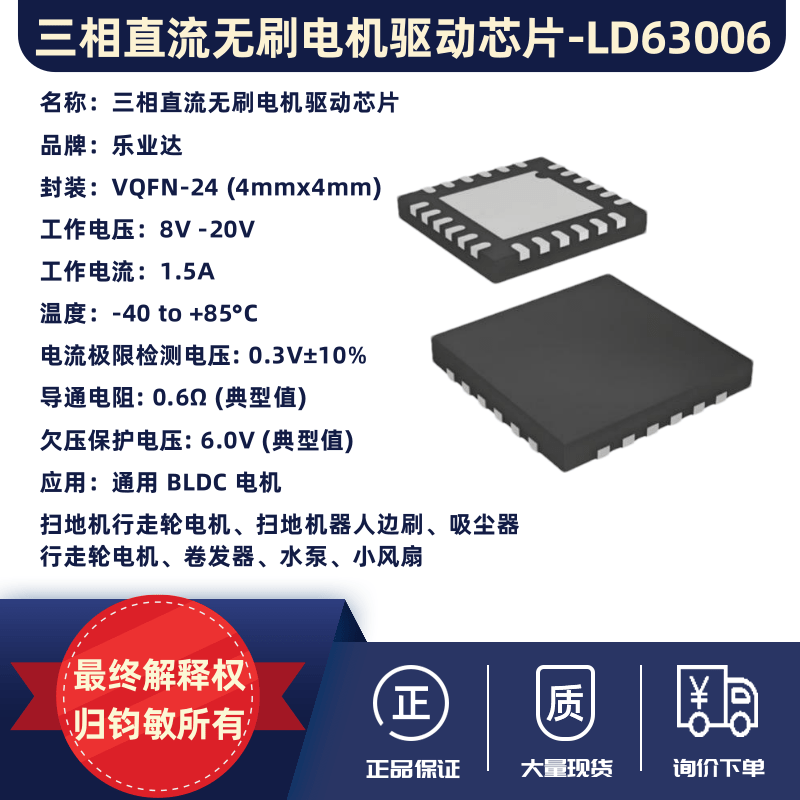

先看核心參數，這顆芯片直接把 “適配性” 拉滿：8-20V 寬壓工作范圍，覆蓋從小功率水泵、小風扇到中功率掃地機行走輪、吸塵器電機的需求；1.5A 額定工作電流 + 3A 峰值電流，搭配 0.6Ω 典型值的低導通電阻，既能扛住瞬時高負載，又能把功耗控制在極低水平，實測驅動掃地機邊刷電機時，溫升比之前用的芯片低了近 10℃，穩定性直接肉眼可見。

最讓我驚艷的是它的霍爾容錯設計—— 做電機項目的都懂，霍爾信號出問題堪稱 “致命 bug”，輕則電機卡頓，重則直接停轉。但 LD63006 支持 “任一霍爾信號正常即可驅動”，哪怕單霍爾、雙霍爾配置下出現信號故障，電機也能繼續運行，排查故障時不用急著拆裝機，對多霍爾傳感器的項目來說，容錯率直接拉到天花板。

保護功能更是 “武裝到牙齒”：過流（CL）、短路（OCP）、過溫（TSD）、欠壓（UVLO）、過壓（OVLO）五大基礎保護一個不落，還額外加了堵轉保護（MLP）和抖動嘯叫檢測。上次測試時故意讓電機堵轉，芯片瞬間觸發保護并鎖定輸出，斷開故障后重啟就能恢復，完全不用擔心燒板；抖動嘯叫檢測也很實用，配置好參數后，能自動識別電機異常振動，避免長期嘯叫導致的部件損耗。

對發燒友來說，靈活性也很關鍵 ——LD63006 帶 OWI 通訊接口，能直接通過引腳配置電機控制參數、讀取實時狀態，不用反復修改硬件電路；1K-100kHz 的 PWM 輸入頻率范圍，適配不同轉速需求；甚至連 FG 信號輸出都能選 1FG/3FG，調試時監測電機轉速更方便。封裝是 4mm×4mm 的 VQFN24，體積小巧但散熱表現不錯，塞進小型電機驅動模塊里也毫無壓力。

不管你是做 DIY 電機項目，還是研發商用小家電驅動方案，LD63006 都能滿足需求 —— 參數扎實、功能全面、容錯性強，關鍵是實測表現和規格書描述高度一致，這種 “靠譜芯片” 真的能幫發燒友少走很多彎路！

#電子發燒友必備 #電機驅動芯片 #LD63006 #無刷電機驅動 #硬件研發干貨
