摘要

在PV逆變器的產線測試中，除了功率轉換效率測試及諧波測量，有時還需要對每路MPPT進行電流測量。然而，該測試需用到很多功率計，測試系統的繁瑣始終是一個難以解決的課題。因此，我們向您推薦CN089分流電阻線。

CN089將電流輸出型電流傳感器的輸出轉換為電壓信號，使用采集儀的電壓·溫度模塊即可輕松測量。這樣就能在1臺儀器上高效完成高精度功率轉換效率測試、諧波測量及MPPT電流測量。

01應用案例

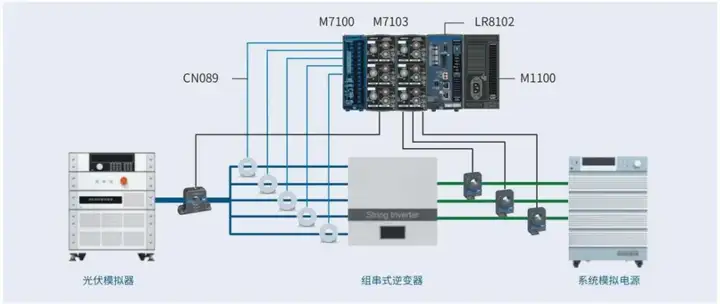

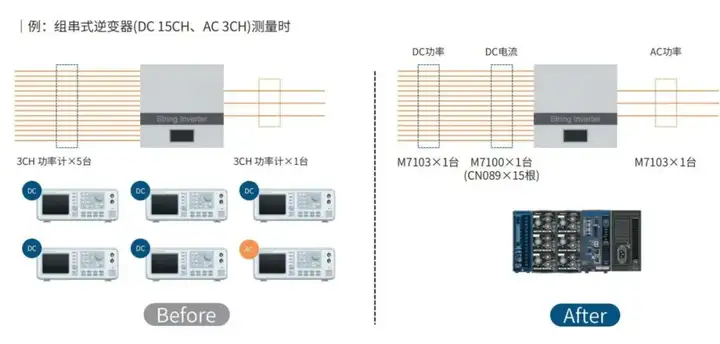

使用傳統方式對持續多通道化的組串式逆變器進行多點位電流測量時需要準備多個功率計。儀器的增加不僅提高了設備成本，還對安置空間有更大的需求。特別是在組串式逆變器的DC測量中，僅測量電流的情況較多，為了構建簡潔的系統，有時會討論使用普通的電流輸出型電流傳感器。

使用CN089分流電阻線，可以與普通的電流輸出型電流傳感器連接，通過在采集儀上設置轉換比，實現既節省空間又簡便的多通道DC測量。

02連接方法

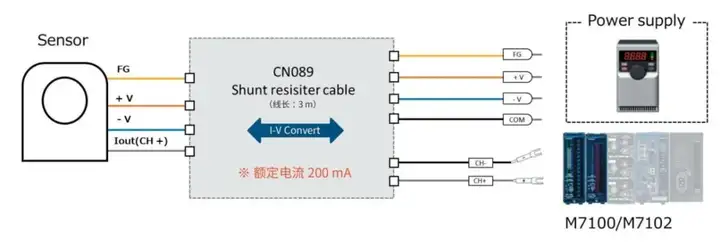

根據CN089分流電阻線的標簽正確接線即可輕松開始測量。電流傳感器和電流傳感器用的外部電源需要客戶自行準備。另外，需注意流經CN089分流電阻線的電流勿超過額定的200mA。

03設置方法

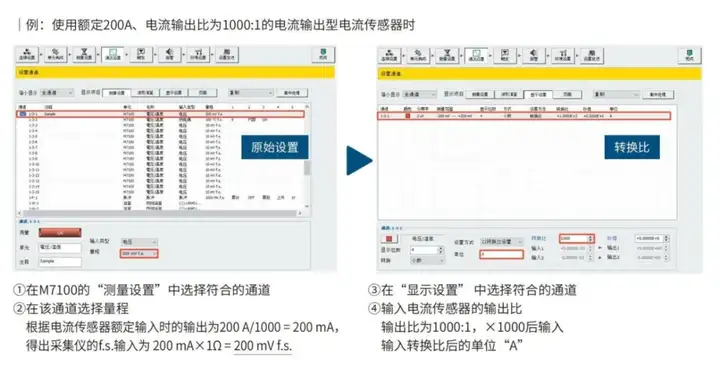

與免費軟件“Logget Utility”組合使用時的設置方法如下。由于CN089分流電阻線的內阻為1Ω，所以只需按電流傳感器的轉換比來設置變比即可。

04總結

使用CN089分流電阻線即可將普通的電流輸出型電流傳感器連接至采集儀，構建簡潔的多通道DC測量系統?；钣帽窘鉀Q方案可助力您實現更為高效的測量。
