PTP是什么?——局域網內的“原子鐘精度傳遞者”
PTP,由IEEE 1588標準定義,是一種專門設計用于在分布式系統中通過網絡(主要是以太網)同步時鐘的協議。其核心目標是提供比NTP更高的時間同步精度。
如果NTP是讓城市里的大鐘樓(服務器)為市民的手表(客戶端)提供大致準確的報時,那么PTP則更像是在一個精密的實驗室或工廠車間里,用一套高度校準的儀器,確保每一個關鍵設備上的“秒表”都與中央的“原子鐘”達到幾乎完全一致。
PTP的關鍵特征
- 高精度: 這是PTP最顯著的特點。通過優化協議設計和依賴硬件時間戳等技術,PTP能夠實現亞微秒級(sub-microsecond)甚至納秒級(nanosecond)的同步精度。
- 局域網優化: PTP主要針對局域網環境設計,充分考慮了局域網的拓撲結構和傳輸特性。
- 硬件輔助: 為了達到極致精度,PTP強烈推薦(在很多高精度場景下是必須)使用硬件時間戳,即在物理層(PHY)或MAC層捕獲PTP消息的發送和接收時刻。
- 最佳主時鐘算(BMCA): 自動選舉網絡中的最佳時間源。容錯能力強(如果當前主時鐘故障,BMCA會自動重新選舉出新的最佳主時鐘,確保同步不中斷)
- 多種消息類型: 通過精確定義的消息交換來實現時間同步和延遲測量。
PTP網絡中的“交通協管員”——透明時鐘 (TC) 與邊界時鐘 (BC)
在復雜的網絡中,PTP消息可能會經過多個交換機。這些交換機如果不能正確處理PTP消息,就會引入額外的延遲,降低同步精度。為此,PTP定義了特殊的PTP感知交換機:
透明時鐘 (Transparent Clock, TC):
作用: PTP消息穿過TC時,TC會精確測量消息在其內部的駐留時間 (對于E2E TC) 或其出端口到下一跳的鏈路延遲 (對于P2P TC)。
補償方式: TC會將這個測量到的延遲值累加到PTP消息的correctionField字段中。
效果: 從時鐘在計算時,可以將correctionField中的值從總延遲中減去,從而消除了TC引入的延遲對同步精度的影響,使TC對于PTP同步而言如同“透明”。
邊界時鐘 (Boundary Clock, BC):
作用: BC通常用在網絡的邊界或連接不同PTP域(或需要隔離的網段)。它的一端作為從時鐘同步到上游的主時鐘(或另一個BC),另一端則作為主時鐘為下游的設備提供時間同步。
效果: BC有效地將一個大的PTP網絡劃分成多個更小的、獨立的同步段,有助于提高整個網絡的穩定性和可管理性。它會終結上游的PTP消息,并重新生成新的PTP消息向下游廣播。
PTP如何工作?——精密的“四次握手”與硬件賦能
PTP實現高精度的核心在于其精密的測量機制和對網絡延遲的細致處理。我們以常見的端到端 (End-to-End, E2E) 延遲請求-響應機制為例,來剖析PTP的“對表”藝術:

1、最佳主時鐘算法 - BMCA
網絡中所有PTP設備(時鐘)通過交換Announce Message (通告消息),運行BMCA。
比較的依據包括用戶配置的優先級 (Priority1, Priority2) 和時鐘自身的質量參數 (ClockClass, ClockAccuracy, OffsetScaledLogVariance),最后以唯一的時鐘身份 (ClockIdentity,通常基于MAC地址) 作為決勝局。
專業數據: Priority1/2是0-255的整數,越小越優先。ClockClass指示時鐘的可追溯性,如6代表同步到GPS,248代表未同步。ClockAccuracy和OffsetScaledLogVariance則更細致地描述了時鐘的精度和穩定性。
最終,網絡中所有設備會一致地選舉出一個最佳主時鐘 (Grandmaster Clock, GM)。
2、主時鐘“發令” (Sync & Follow_Up)
GM開始周期性地向網絡中的從時鐘(Slave Clocks)發送Sync Message (同步消息)。
關鍵點: Sync消息中(或緊隨其后的Follow_Up Message中)攜帶了GM發送該Sync消息的精確發送時間戳 t1。
硬件時間戳的應用: 為了獲得精確的t1,這個時間戳必須在數據包即將離開GM網卡的物理層時由硬件捕獲。(軟件捕獲會引入操作系統調度等不確定延遲。)
單步 vs. 兩步:
- 單步時鐘 (One-Step Clock): 硬件能力強,t1 直接在Sync消息中。
- 兩步時鐘 (Two-Step Clock): 先發Sync(可能含近似時間),再發Follow_Up攜帶精確t1。
從時鐘“接收并記錄”:從時鐘接收到Sync消息,同樣在硬件層面記錄下精確的接收時間戳 t2。
3、從時鐘“請求測量距離” (Delay_Req)
從時鐘向GM發送一個Delay_Req Message (延遲請求消息),并硬件記錄其精確的發送時間戳 t3。
4、主時鐘“回應距離測量” (Delay_Resp)
GM接收到Delay_Req消息,硬件記錄其精確的接收時間戳 t4。
GM將t4封裝在Delay_Resp Message (延遲響應消息)中回復給從時鐘。
5、從時鐘“計算并校準”
從時鐘集齊了t1, t2, t3, t4四個關鍵時間戳。
核心假設:路徑延遲對稱 (Master到Slave的延遲 ≈ Slave到Master的延遲)。
6、計算平均單向路徑延遲 (Mean Path Delay)
MeanPathDelay = [(t2 - t1) + (t4 - t3) - correctionField_sum] / 2
(這里的 correctionField_sum 是Sync/Follow_Up和Delay_Resp消息中correctionField字段的累加值,用于補償路徑上透明時鐘引入的延遲)
7、計算時間偏差 (Offset From Master, OFM)
OFM = (t2 - t1) - MeanPathDelay - correctionField_Sync
集成PTP模塊的高性能開放網絡硬件
精度范圍:從亞微秒到納秒級
軟件部署(普通服務器+普通交換機):微秒級(μs) 到 數百微秒
(這是最基礎的部署方式,精度受操作系統調度、協議棧處理、網絡擁堵等不確定因素影響很大。)
硬件時間戳(支持PTP的網卡+普通交換機):百納秒級(100+ ns) 到 微秒級(μs)
(通過在網絡接口硬件上打時間戳,消除了操作系統的大部分抖動,精度顯著提升。)
全PTP網絡(硬件時間戳+邊界時鐘/透明時鐘交換機):幾十納秒 到 百納秒級
(這是實現高精度的標準方式。網絡中的交換機作為邊界時鐘(BC) 或透明時鐘(TC),可以終止或補償網絡抖動,將誤差累積降到最低。)
沒有硬件時間戳,PTP的精度會大幅下降到NTP的水平。
在無擁塞、無干擾的專用網絡中,使用最先進的硬件,可以達到的極限精度。
SONiC(AsterNOS) PTP

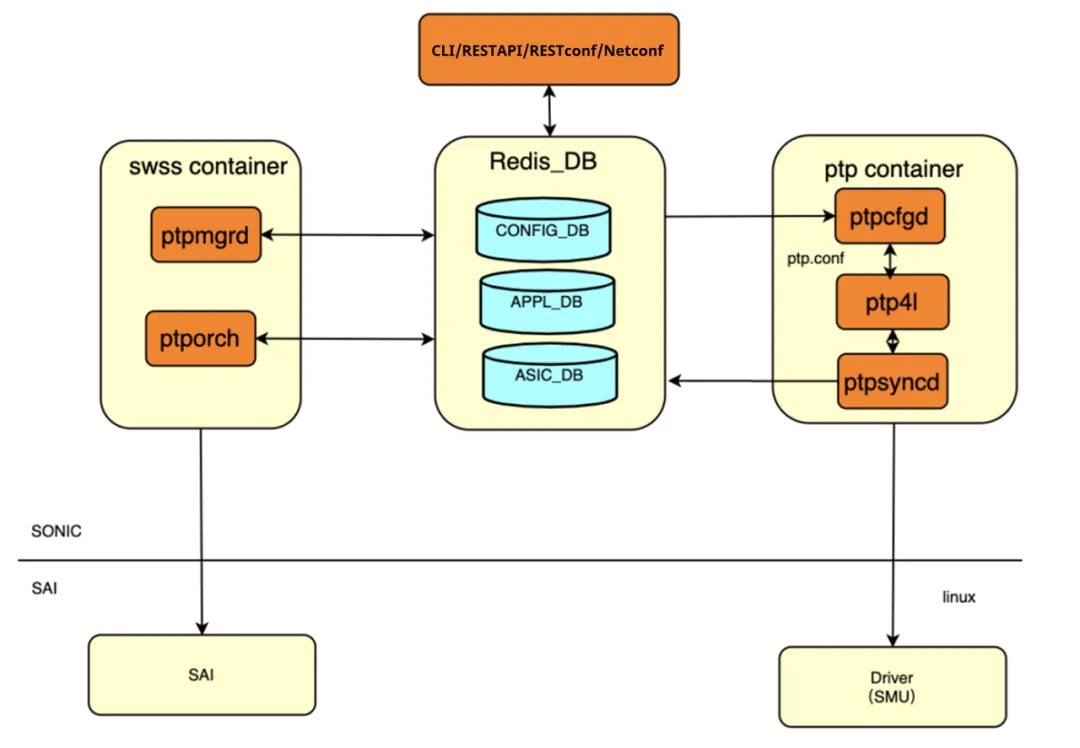

下圖是 企業級 SONiC 發行版AsterNOS內的 PTP 子系統示意圖,包含一個運行 Linux PTP / ptp4l 并與 RedistDB 和底層硬件驅動程序交互的 PTP 容器。此外這套系統還支持多種網絡管理協議,例如 RESTful API、RESTconf 和 Netconf,給到更優的系統集成和互操作性。

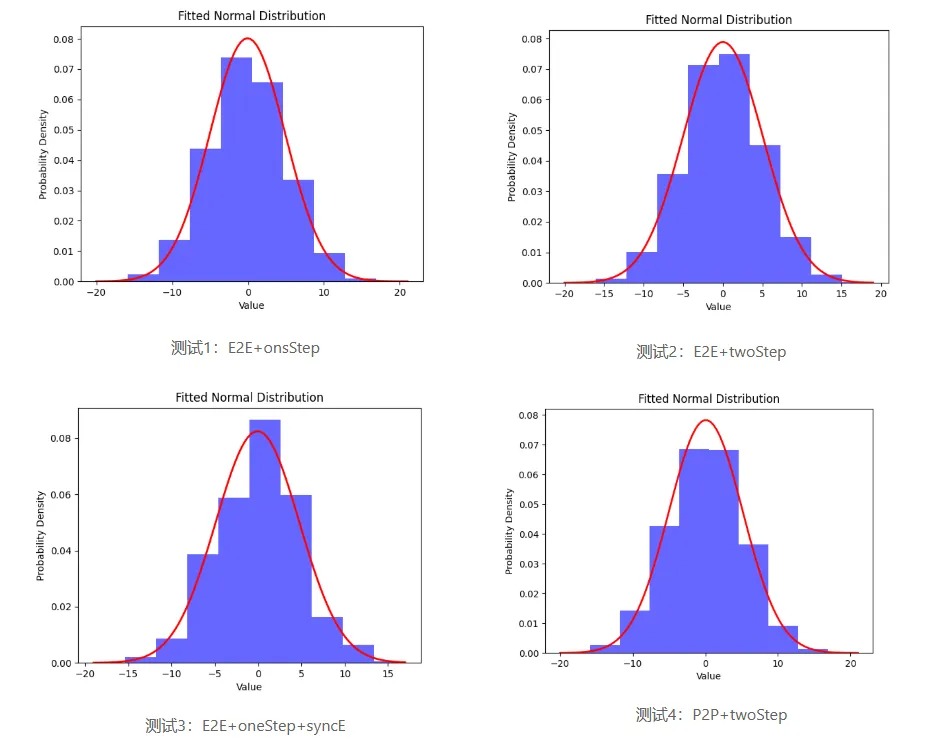

通過硬件加速和軟件算法優化的星融元 PTP 交換機的時間同步精度分布在 20ns 以內,并且不同延遲測量模式獲得的偏差結果幾乎相同。

星融元 CX-M 交換機產品已經系列化地支持了 PTP ,兼容 E2E 和 P2P 模式和多種配置文件。
