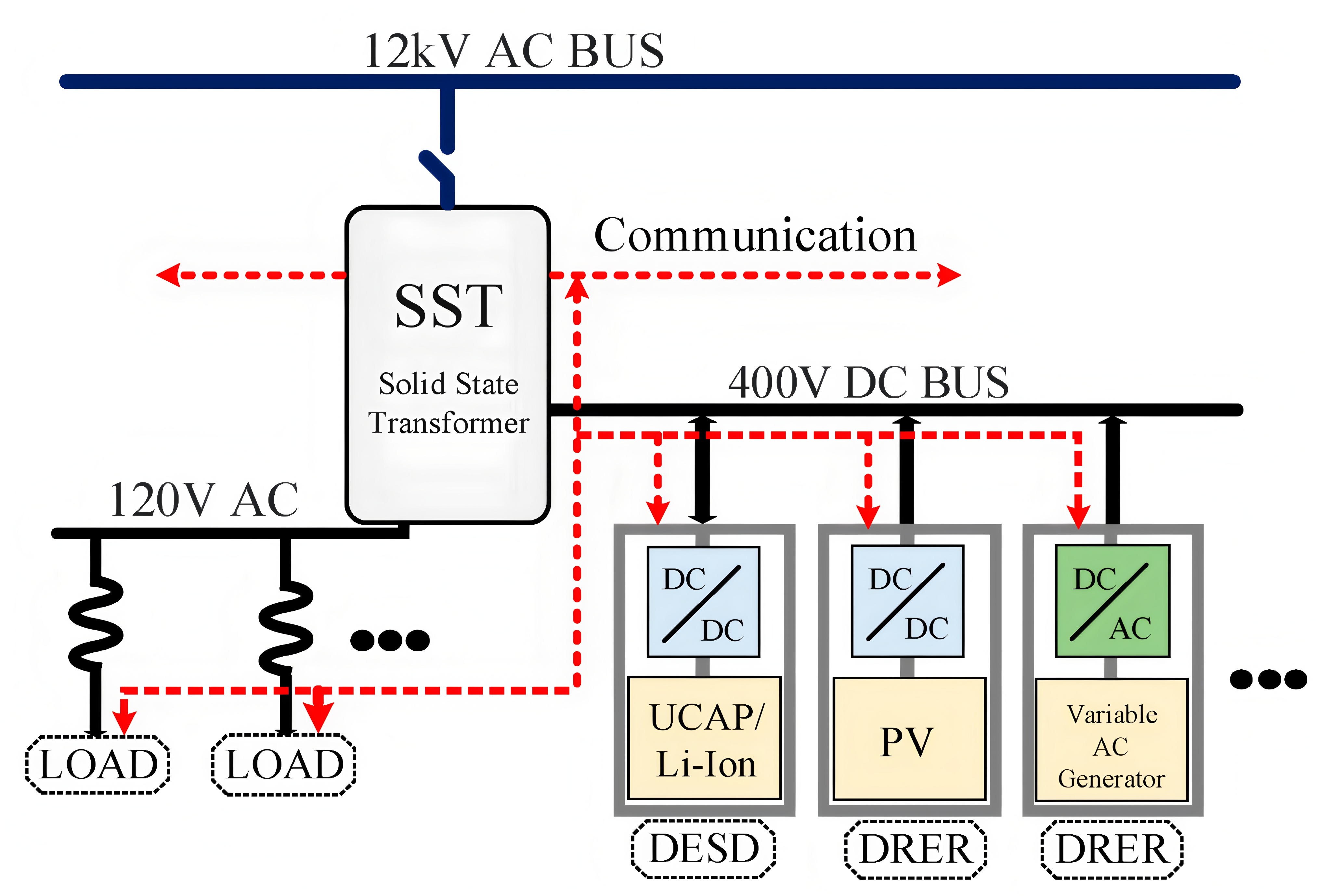

3.3. 模塊化設計理念與級聯應用

固態變壓器的模塊化設計理念至關重要。如前所述，由于功率開關器件的耐壓限制，單個功率模塊無法直接處理中高壓電網電壓。因此，通常采用級聯多級單元的方式來構成完整的SST系統 。這種模塊化的設計不僅解決了技術上的挑戰，還為系統帶來了多重優勢，包括簡化系統設計流程、提供可擴展性、提升系統可靠性和容錯能力 。當某個模塊發生故障時，系統可以重新配置，甚至實現“自愈”功能，從而減少對最終用戶的負面影響 。

4. SiC MOSFET：固態變壓器的核心使能技術

4.1. SiC材料的固有優勢對SST的性能提升作用

SiC MOSFET在SST中的關鍵作用，源于碳化硅材料本身卓越的物理和電學特性。

寬禁帶帶來的耐高壓與高開關頻率能力：SiC的禁帶寬度是硅（Si）的3倍以上，擊穿電場強度是硅的10倍以上，使其能承受更高的電壓并以更快的速度開關 。這一特性直接決定了SST中隔離級變換器的工作頻率上限，是實現SST小型化的基礎。

低導通電阻與低開關損耗：SiC器件的導通電阻（RDS(on)?）低，且其隨溫度升高的趨勢遠小于Si器件，這保證了在高溫大電流下的高效率 。其極低的開關損耗是實現高頻化的基石，從而大幅減少了高頻工作下的總損耗 。

高熱導率與優異的散熱性能：SiC的熱導率是Si的3倍以上，這使得其器件具有更強的散熱能力 。為了充分利用SiC的高溫高可靠性優勢，先進的封裝技術至關重要。例如，BMF540R12KA3模塊采用了導熱性能和抗彎強度俱佳的 Si3?N4?（氮化硅）陶瓷基板和銅基板 。與傳統的 Al2?O3?或AlN基板相比，Si3?N4?的抗彎強度更強，在1000次溫度沖擊試驗后仍能保持良好的接合強度，這有效提升了模塊在嚴苛應用中的功率循環能力和長期可靠性 。

4.2. 以BMF540R12KA3模塊為例的性能實證分析

BMF540R12KA3是一款典型的62mm SiC MOSFET半橋模塊，其性能數據為SiC在SST中的應用提供了直觀的證據。該模塊具備1200V的額定耐壓、540A的額定電流和低至2.5mΩ的超低導通電阻（典型值），并采用了低雜散電感設計（14nH以下）。

通過對該模塊與Si基IGBT模塊在電機驅動應用中的仿真數據進行對比，可以清晰地看到SiC在SST核心訴求——高頻、高效、高功率密度——上的決定性優勢。

表4.2.1：BMF540R12KA3與Si基IGBT在電機驅動仿真中的性能對比

數據來源： 仿真條件：散熱器溫度80°C

從表中數據可以看出，在輸出相同功率（237.6kW）的情況下，BMF540R12KA3能夠在IGBT兩倍的開關頻率（12kHz vs 6kHz）下工作，其單開關總損耗僅為IGBT的約21.7%（242.66W / 1119.22W）。這一巨大的損耗優勢使得SiC模塊在更高頻率下仍能保持較低的結溫（109.49°C vs 129.14°C），并實現了更高的系統效率（99.39% vs 97.25%）。這有力地證明了SiC是SST實現高頻、高效、高功率密度的決定性因素。

此外，另一組仿真數據對比了在相同的熱極限條件下（結溫限制Tj?≤175°C），SiC模塊可承載的輸出電流。結果顯示，BMF540R12KA3可承載520.5A的相電流，而IGBT僅為446A 。這一對比直觀地闡釋了“高功率密度”的含義：在同樣的散熱和熱極限約束下，基于SiC的方案可以傳輸更多的功率，從而實現更高的功率密度。

最后，必須指出的是，擁有高性能SiC模塊并不意味著可以忽略其應用挑戰。SiC MOSFET由于其極快的開關速度（高dv/dt）和較低的門檻電壓（VGS(th)?），比IGBT更容易受到米勒效應的影響，可能導致橋臂直通，造成災難性后果 。因此，必須采用專門的驅動方案，如米勒鉗位功能，通過在關斷期間提供低阻抗路徑將門極電壓鉗位在負偏壓，從而有效抑制誤開通 。這表明，為了充分發揮SiC的優勢，需要配套的專業驅動和系統級設計，而這正是SST技術路線的重要組成部分。

5. 固態變壓器的技術發展方向與展望

5.1. 市場趨勢與驅動因素

全球固態變壓器市場預計將持續增長，從2024年的1.37億美元增至2032年的3.033億美元，年復合增長率（CAGR）為10.4% 。這一增長主要由數據中心、電動汽車充電樁、智能電網和可再生能源集成等核心應用領域的強勁需求驅動 。各國政府對電網現代化、提高能效的積極政策，以及對老舊電力基礎設施的更新?lián)Q代需求，也將進一步推動SST的普及 。

5.2. 技術演進路線：從器件到系統

未來SST的技術演進將圍繞“更強、更輕、更智能”的方向展開：

器件層面：將繼續向更高耐壓、更大電流的新一代SiC和氮化鎵（GaN）器件發展。同時，封裝技術將更加注重集成化和散熱性能，以適應日益提高的功率密度 。例如，BMF540R12KA3所采用的 Si3?N4?陶瓷基板技術將成為主流高功率模塊的趨勢。

系統層面：將探索在更高工作頻率下（如500kHz甚至更高）運行的諧振和雙有源橋拓?fù)?。這將對高頻磁性器件提出更高要求，需要采用新型材料（如納米晶或鐵氧體磁芯）和更優化的繞組設計來降低損耗 。此外，更高級的數字控制和自適應算法將成為實現對多級變換和功率潮流精確控制的關鍵技術。

5.3. 成本與商業化挑戰

盡管SST前景廣闊，但其大規模商業化仍面臨挑戰。當前，SST的實施成本相對較高，這主要源于SiC器件、高頻磁性元件和復雜控制電路的成本 。此外，市場對半導體變壓器技術的認知和應用知識尚有不足，這構成了另一大推廣障礙 。因此，產業界需要繼續在SiC器件的成本優化、封裝技術和系統集成方案上進行投入，同時加強技術教育和推廣，以加速SST的普及。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

6. 結論與核心建議

固態變壓器代表了數據中心供電架構的未來方向。其在效率、小型化、可控性和雙向能力上的卓越表現，完美契合了新一代數據中心對能效和靈活性的核心訴求。

SiC MOSFET憑借其在低損耗、高開關頻率、高熱導率等方面的固有優勢，是SST實現上述所有技術優勢的決定性核心技術。以BMF540R12KA3模塊為代表的SiC功率器件，已通過實證數據清晰地展示了其在損耗和結溫控制上的巨大潛力，證明了其在實現高頻、高效、高功率密度方面相較于傳統硅基器件的絕對優越性。

對于數據中心設計者和運營商而言，應積極評估和采納基于SiC的SST方案，以期在能效、占地和系統靈活性上獲得長期收益。對于產業界而言，應繼續在SiC器件的成本優化、封裝技術以及與專業驅動方案的深度集成上進行投入，以克服當前的商業化挑戰，共同推動SST技術的廣泛應用。
