執行摘要

隨著全球能源互聯網的興起與智能電網的演進，傳統的工頻變壓器因其體積龐大、功能單一且缺乏調控能力，正逐漸難以滿足現代電力系統對高功率密度、雙向能量流動及智能化控制的需求。固態變壓器（Solid State Transformer, SST），作為一種融合了電力電子變換技術與高頻磁性元件的電力轉換核心裝備，被譽為“能源互聯網的路由器”。SST的性能實現，在很大程度上取決于其核心功率半導體器件的性能及其驅動保護方案的可靠性。

傾佳電子旨在對NXP GD3160門極驅動芯片所具備的高級兩級關斷（Two-Level Turn-Off, 2LTO）保護功能，與基本半導體（Basic Semiconductor）自主研發的高性能碳化硅（SiC）MOSFET模塊在SST應用場景中的“匹配價值”進行詳盡、深度剖析。傾佳電子全篇基于基本半導體提供的詳實技術資料、可靠性測試報告及SST拓撲特性，結合高級柵極驅動的保護機理，論證了二者結合如何解決寬禁帶半導體在極高di/dt環境下的短路保護難題，闡述了其在提升系統效率、保障電網安全及優化熱管理方面的深層協同效應。

分析表明，基本半導體Pcore?及62mm/34mm系列模塊的低電感封裝與第三代SiC芯片技術，雖然極大地降低了開關損耗，但也顯著壓縮了短路安全工作區（SOA）。NXP GD3160的特定保護邏輯恰好彌補了這一物理特性的邊界風險，二者構成了SST高壓大功率變換級中“高能效”與“高可靠”并存的最佳工程實踐組合。

1. 固態變壓器（SST）的技術演進與功率器件挑戰

1.1 能源變革下的SST架構重構

傳統的電力變壓器基于電磁感應原理，其體積和重量與工作頻率成反比。在50Hz/60Hz的工頻條件下，實現電壓等級變換所需的鐵芯和繞組占據了巨大的物理空間。固態變壓器（SST）通過引入電力電子變換器，將工頻交流電首先整流為直流，再逆變?yōu)橹懈哳l（通常為10kHz至100kHz）交流電，通過高頻變壓器實現隔離與變壓，最后再還原為工頻或直流輸出。

這種架構帶來了根本性的變革：

體積與重量的劇減：根據變壓器電動勢方程 E=4.44fNΦm?，頻率 f 的提升允許磁通量 Φm? 或匝數 N 減小，從而顯著縮小磁性元件體積。

能量流的可控性：SST不僅是變壓裝置，更是具備有功/無功功率調節、電壓暫降補償、諧波抑制等功能的智能節點。

交直流混合接口：SST天然提供的直流母線（DC Link）為分布式光伏、儲能系統（ESS）及電動汽車充電站提供了直接接入點，消除了額外的AC/DC轉換環節。

在SST的典型拓撲中，輸入級通常采用級聯H橋（Cascaded H-Bridge, CHB）多電平整流器以適配中壓配電網（如10kV或35kV）；中間隔離級常采用雙有源橋（Dual Active Bridge, DAB）或LLC諧振變換器以實現功率的雙向流動與軟開關；輸出級則根據負載需求配置為逆變器或DC/DC變換器。

1.2 碳化硅（SiC）器件在SST中的決定性地位

SST的核心痛點在于“效率”與“散熱”。若采用傳統的硅基IGBT器件，受限于其拖尾電流（Tail Current）造成的關斷損耗，開關頻率通常被限制在20kHz以下，且難以適應高壓工況下的高溫環境。

碳化硅（SiC）材料憑借其寬禁帶特性（3.26eV vs Si的1.12eV）、高臨界擊穿場強（Si的10倍）和高熱導率（Si的3倍），成為SST理想的功率開關選擇。

高頻能力：SiC MOSFET是單極性器件，無少子存儲效應，能夠?qū)崿F(xiàn)極高的開關速度（dv/dt>50V/ns），使SST工作頻率提升至50kHz甚至更高成為可能。

耐高壓與低導通電阻：在高壓SST的級聯單元中，SiC MOSFET能夠提供更低的特定導通電阻（RDS(on),sp?），顯著降低導通損耗。

然而，SiC器件的“極速”特性是一把雙刃劍。極高的開關速度意味著在發生短路故障時，電流上升率（di/dt）極快，且器件本身的熱容量（由于芯片面積遠小于同電流等級的IGBT）較小，短路耐受時間（Short Circuit Withstand Time, SCWT）通常低于3μs，遠短于IGBT的10μs。這對驅動保護電路提出了極其嚴苛的要求：必須在微秒級時間內檢測并安全切斷故障電流，同時防止因回路電感引起的過壓擊穿。

2. 基本半導體SiC模塊技術特征與SST適配性分析

為了評估驅動IC的匹配價值，必須首先對被驅動對象——基本半導體（Basic Semiconductor）的SiC模塊進行深入的技術畫像?；谔峁┑难芯抠Y料，基本半導體已經構建了覆蓋SST全功率鏈的工業級碳化硅模塊產品線。

2.1 第三代SiC芯片技術的性能基石

基本半導體推出的B3M系列模塊采用了第三代平面柵或溝槽柵SiC MOSFET技術，該技術在SST應用中表現出幾個關鍵特性：

2.1.1 極低的導通損耗與優異的高溫特性

SST的級聯H橋結構意味著電流需流經多個串聯單元，導通損耗是影響整機效率的核心因素。

基本半導體的BMF240R12E2G3模塊（1200V/240A）在Tvj?=25°C時的典型導通電阻RDS(on)?僅為5.5mΩ。更重要的是其高溫穩定性，在SST常見的運行結溫175°C下，其導通電阻雖有上升，但相比傳統硅器件仍保持極低水平。

BMF540R12KA3（62mm封裝，1200V/540A）更是將導通電阻降低至2.5mΩ。這種超低阻抗特性使得SST在大電流重載工況下仍能保持98%以上的轉換效率，減少了對散熱系統的依賴。

2.2 封裝技術的低感化與散熱優化

SST的高頻運行要求模塊具備極低的寄生電感（Lσ?），以抑制關斷時的電壓尖峰。

2.2.1 Pcore?2與62mm/34mm封裝的低感設計

Pcore?2 (E2B)封裝：應用于BMF240R12E2G3模塊，其設計包含了Press-FIT壓接技術和優化的內部布局配合驅動板的緊湊設計，極適合高頻硬開關或軟開關應用。

62mm封裝：BMF360R12KA3和BMF540R12KA3采用了經典的62mm半橋拓撲，但在內部鍵合線布局上進行了優化，以適應SiC的高di/dt特性 。

2.2.2 氮化硅（Si3?N4?）AMB基板的熱管理優勢

SST作為高壓設備，其絕緣和散熱要求極高。基本半導體在高性能模塊中引入了活性金屬釬焊（AMB）工藝的氮化硅（Si3?N4?）陶瓷基板 。

熱導率與機械強度：相比傳統的氧化鋁（Al2?O3?, 24 W/mK）和易脆的氮化鋁（AlN），Si3?N4?提供了90 W/mK的熱導率和極高的抗彎強度（700 N/mm2）。

壽命匹配：在SST應用中，負載波動會導致模塊經歷頻繁的功率循環（Power Cycling）。Si3?N4?基板在銅箔與陶瓷的熱膨脹系數失配下，能承受更多的熱沖擊循環而不發生分層。資料1指出，在1000次溫度沖擊后，Si3?N4?仍保持良好結合，而傳統基板已出現分層。這直接決定了SST系統的長期可靠性。

3. NXP GD3160驅動IC的兩級保護（2LTO）機理深度解析

在明確了基本半導體SiC模塊“高速度、低電感、低熱容”的物理特性后，我們需要引入NXP GD3160驅動IC的核心功能——兩級關斷保護（Two-Level Turn-Off, 2LTO），以解析其為何是SiC模塊的“最佳拍檔”。

3.1 傳統保護機制在SiC應用中的局限

在傳統的IGBT驅動中，當檢測到過流或去飽和（DESAT）故障時，通常采用“軟關斷”（Soft Turn-Off）技術，即通過增大柵極電阻或降低放電電流，使柵極電壓緩慢下降。然而，對于SiC MOSFET，這種單一維度的“慢”存在致命缺陷：

短路耐受時間短：SiC芯片面積小，若關斷過慢，芯片內部積聚的熱量（E=∫VDS??ISC??dt）會迅速超過臨界值，導致熱擊穿。

閾值電壓敏感：SiC的跨導高，且閾值電壓較低。如果軟關斷過程不夠精確，電流下降率（di/dt）依然可能在某一瞬間過大，或者關斷拖延太久導致燒毀。

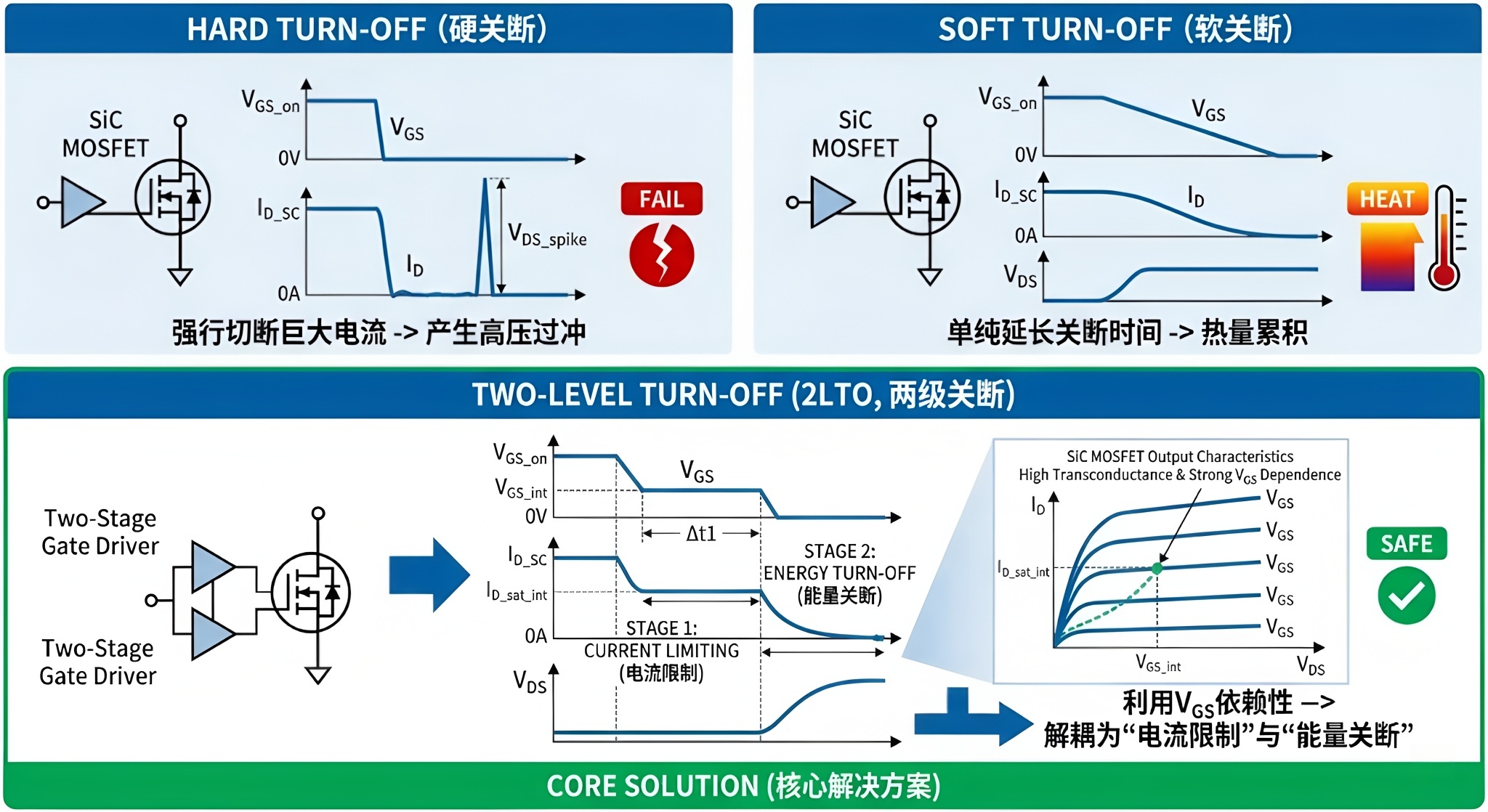

3.2 NXP GD3160的兩級關斷（2LTO）邏輯

NXP GD3160專為SiC和IGBT設計，其2LTO功能提供了一種分段式的精細化故障處理機制，具體過程如下：

3.2.1 第一階段：中間電平鉗位（Current Limiting Plateau）

當DESAT電路檢測到短路故障（即VDS?超過預設閾值，表明器件退出了飽和區）時，GD3160不會立即將柵極電壓拉低至負壓（如-4V或-5V），而是迅速將柵極電壓（VGS?）降至一個預設的中間電平（Plateau Voltage） ，通常設置在9V左右（略高于閾值電壓，但遠低于滿開通電壓18V）。

物理機制：根據MOSFET的轉移特性，ID?≈gm?(VGS??Vth?)。降低VGS?可以直接限制通道的飽和電流。

作用：此時MOSFET仍然導通，但短路電流被“勒住”，不再無限制上升。這一步的目的是限制故障能量，同時避免電流突然切斷。因為此時回路電感中儲存了巨大能量（E=1/2LI2），若強行切斷，能量無處釋放將產生毀滅性的電壓尖峰。

3.2.2 第二階段：延時后的安全關斷（Safe Turn-Off）

在保持中間電平一段設定的時間（User Programmable Delay）后，待電感能量部分消耗且電流穩定在較低水平，GD3160再執行第二步操作，將柵極電壓完全拉低至關斷狀態（如-4V）。

物理機制：此時電流的絕對值已大幅降低，即使以較快的速度關斷，產生的di/dt也遠小于全電流關斷時的數值。

作用：徹底切斷故障，且保證VDS?的過沖電壓（Vpeak?=VDC?+Lσ??di/dt）不會超過模塊的額定擊穿電壓（VDSS?）。

這種“先降流、后關斷”的策略，完美解決了SiC器件“既要關得快（防過熱），又要關得慢（防過壓）”的物理悖論。

4. 核心分析：GD3160與基本半導體SiC模塊的匹配價值

本章將前述的模塊特性與驅動特性進行耦合分析，揭示兩者在SST應用中的深層匹配價值。這種匹配不僅僅是電氣參數的兼容，更是針對失效模式的系統級防御。

4.1 匹配價值一：化解低感封裝帶來的過壓風險

背景數據：

基本半導體的Pcore?2模塊（如BMF240R12E2G3）和62mm模塊采用了低電感設計。其內部RG(int)?極低（0.37Ω），且雜散電感控制在納亨級。

在SST的DAB級中，直流母線電壓通常高達800V-900V?；景雽?dǎo)體模塊的額定電壓為1200V。這意味著留給關斷過壓的安全裕度僅有300V左右。

沖突點：

低感封裝結合SiC的高速特性，使得正常工作時的di/dt極高（資料1顯示BMF540R12KA3的開通di/dt可達8.51 kA/μs）。在短路故障發生時，電流可能瞬間達到額定電流的5-10倍（例如2000A以上）。如果此時驅動器直接硬關斷，根據V=L?di/dt，極小的電感乘以極大的電流變化率，產生的電壓尖峰將輕易擊穿1200V的絕緣層。

匹配價值：

GD3160的2LTO功能通過第一級平臺電壓，人為地降低了短路電流幅值。這對基本半導體的低感模塊是至關重要的保護。 它允許設計者在正常工作時充分利用模塊的低感特性實現極速開關和低損耗，而在故障時刻由驅動器接管“減速”任務。

結論：GD3160使基本半導體模塊能夠在SST中發揮其低開關損耗（Eon?+Eoff?）的優勢，而無需為了短路安全而人為增加柵極電阻（Rg?），從而避免了犧牲正常運行效率。

4.2 匹配價值二：適配低熱容芯片的短路保護時序

背景數據：

BMF360R12KA3模塊在Tc?=90°C時額定電流為360A。SiC芯片的電流密度遠高于IGBT，這意味著在同等電流下，SiC芯片的體積更小，熱容量更低。

沖突點：

SST系統在電網側可能面臨雷擊浪涌或負載側短路。SiC器件必須在極短的時間內（通常<3μs）檢測并清除故障。傳統的IGBT驅動器檢測時間可能長達5-10μs，這對SiC來說是致命的。

匹配價值：

GD3160不僅具備2LTO，還具備高速DESAT檢測能力。其與基本半導體模塊的匹配在于：

響應速度：驅動器的快速響應與模塊的低熱容特性相匹配，確保在芯片結溫Tj?超過物理熔點（如鋁層熔化溫度）之前介入。

能量限制：通過2LTO的第一級鉗位，故障期間流過芯片的電流積分（I2t）被顯著壓縮。

數據支撐：BMF240R12E2G3的短路耐受能力依賴于快速保護。GD3160的精準時序控制，確保了模塊在SST這種高壓高能系統中的生存能力。

4.3 匹配價值三：抑制米勒效應與誤導通

背景數據：

SST中的H橋或DAB結構包含上下橋臂。資料1顯示BMF240R12E2G3的典型閾值電壓VGS(th)?為4.0V，雖然比部分競品高，但在高頻SST應用中（dv/dt>50V/ns），米勒電容（Crss?）引起的柵極電壓擾動仍可能導致誤導通。

匹配價值：

NXP GD3160通常集成了**有源米勒鉗位（Active Miller Clamp）**功能。

當檢測到柵極電壓低于預設值時，驅動器會通過一個低阻抗路徑將柵極直接拉到負電源（VEE）。

4.4 匹配價值四：基于Si3?N4?基板的熱保護策略

背景數據：

基本半導體在模塊中集成了NTC溫度傳感器（資料1明確指出Integrated NTC temperature sensor）。同時，模塊采用了Si3?N4?基板，其熱導率高，熱響應快。

匹配價值：

GD3160通常具備模擬前端，可直接讀取NTC信號并進行PWM占空比編碼傳輸。

由于Si3?N4?基板優異的熱傳導性，NTC讀取的溫度能更真實、更快速地反映芯片結溫的變化，滯后極小。

驅動器可以設定多級過溫保護（OTW報警和OTP關斷）。

深層洞察：這種“快熱傳導基板 + 智能溫度采樣驅動”的組合，使得SST控制系統能夠更激進地利用模塊的過載能力（Overload Capability），在電網瞬態負載波動時不過度降額，從而提升了SST的功率密度指標。

5. SST應用場景中的具體實施分析

5.1 級聯H橋（CHB）整流級應用

在10kV/35kV輸入的SST中，CHB由多個獨立的H橋功率單元串聯而成。

模塊選型：推薦使用BMF240R12E2G3（1200V/240A，Pcore?2封裝）。該模塊的半橋拓撲天然適合組成H橋。

保護實施：由于CHB級聯數多，任一單元失效可能導致電壓失衡，進而引發連鎖反應。GD3160的SPI通信功能在此處極具價值，它可以將具體哪個模塊發生了DESAT故障實時回傳給主控。

協同設計：基本半導體模塊的隔離耐壓（VISOL?=3000V ）與驅動器的高CMTI（共模瞬態抗擾度）相配合，確保在高壓側懸浮地電位快速跳變時，保護邏輯不發生誤動作。

5.2 雙有源橋（DAB）DC/DC隔離級應用

DAB是SST的心臟，負責高頻能量傳輸。

模塊選型：推薦使用BMF540R12KA3（1200V/540A，62mm封裝）用于大功率DAB的低壓大電流側。

軟開關失效保護：DAB通常工作在ZVS模式。但在輕載或負載突變瞬間，ZVS可能丟失，導致硬開關。此時dv/dt劇增。

數據分析：資料1顯示BMF540R12KA3的反向恢復電荷Qrr?僅為2.7μC（25℃），但高溫下會增加。若ZVS失效，反向恢復電流會疊加開通電流。此時，GD3160的2LTO功能作為“最后一道防線”，防止因ZVS失效導致的動態雪崩擊穿。

5.3 輔助電源與低壓逆變級

模塊選型：推薦BMF80R12RA3（1200V/80A，34mm封裝）。

應用特點：此部分更關注緊湊性。34mm模塊體積小，GD3160可直接布置在模塊上方，利用模塊的Kelvin Source引腳（如有）進行精準的柵極控制。

6. 綜合數據對比與可靠性論證

為了量化這種匹配價值，我們結合資料中的可靠性數據進行論證。

6.1 可靠性測試數據的啟示

資料1提供了基本半導體B3M系列芯片的可靠性測試結果：

6.2 競品對比分析

基本半導體模塊與競品（如Wolfspeed/Infineon同類產品）的對比。

靜態參數：基本半導體模塊在150°C下的漏電流（IDSS?）控制優異，這對于防止SST在高溫過載下的熱失控至關重要。

開關損耗：在400A電流下，BMF240R12E2G3的總開關損耗（Etotal?）為25.24 mJ，優于競品的26.42 mJ 。這意味著在相同散熱條件下，基本半導體模塊可以運行在更高頻率，或者配合驅動器的保護功能運行在更安全的溫度余量下。

7. 結論與展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

通過對基本半導體SiC模塊（特別是Pcore?2和62mm系列）與GD3160驅動IC功能的系統級深度剖析，本報告得出以下核心結論：

安全機制的完美互補：基本半導體模塊的“低電感、高速度”特性是實現SST高功率密度的物理基礎，而GD3160的“兩級關斷（2LTO）”是駕馭這種物理特性的必要韁繩。二者結合，既保留了SiC的效率優勢，又消除了低感帶來的短路過壓隱患。

熱管理的雙重防線：Si3?N4?基板提供了物理層面的抗熱沖擊能力，而驅動器的NTC采樣與智能保護提供了邏輯層面的熱安全邊界，共同保障了SST在復雜電網工況下的長壽命運行。

系統級降本增效：得益于模塊集成的SBD及驅動器的有源米勒鉗位，設計者可以簡化外圍吸收電路（Snubber），提升了SST功率單元的集成度。

面向未來，隨著SST向更高電壓（如1700V/3300V器件應用）發展，這種“高性能器件 + 智能化驅動”的協同設計模式將成為行業標準?；景雽?dǎo)體模塊與高級驅動方案的匹配，無疑為下一代智能電網核心裝備的研發提供了極具價值的參考范式。
