1、產品概述

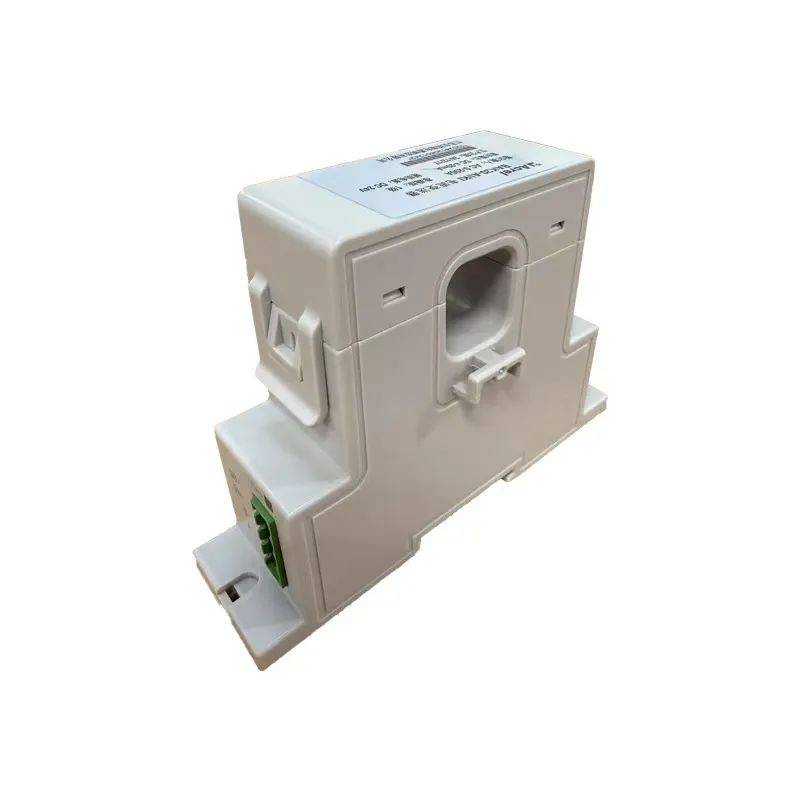

安科瑞開口式 BA 系列交流電流傳感器，是工業自動化領域電流監測的核心設備，憑借準確性能與便捷設計，成為眾多行業的優選方案。該系列產品基于電磁感應原理，可實時捕捉電網中的交流電流信號，再通過內置的恒流技術與線性補償技術，將原始信號隔離變換為標準直流信號輸出，不僅確保數據傳輸?shù)姆€(wěn)定性，還能適配后續各類自動化控制設備，為工業系統的準確調控提供可靠數據支撐。

2.產品優勢

在安全性能上，安科瑞開口式 BA 系列采用 DC12V 或 24V 安全電壓供電，能輕松適應工業現場復雜的用電環境，有效規避高壓觸電風險，保障設備與操作人員的安全，這一特性使其在各類工業場景中具備廣泛的適配性。

從應用場景來看，該系列傳感器在工業自動化領域表現突出，尤其適配水泥行業超低排建設。在水泥生產過程中，風機、泵類等關鍵設備的電流變化直接關系到能耗與環保指標，安科瑞開口式 BA 系列可實時監測這些設備的電流運行狀態，為超低排系統提供準確的電流數據，助力企業根據數據調整生產參數，優化能耗結構，推動環保指標達標。此外，它還可應用于智能制造、能源管理等領域，為各行業的生產與綠色發展賦能。

更值得一提的是其安裝優勢，“開口式” 設計讓傳感器無需拆卸原有線路即可完成安裝，大幅縮短施工時間，減少對工業生產的干擾。相較于傳統封閉式傳感器，安科瑞開口式 BA 系列能在不中斷生產的前提下快速部署，顯著提升施工效率，降低企業的運維成本。

3、型號說明

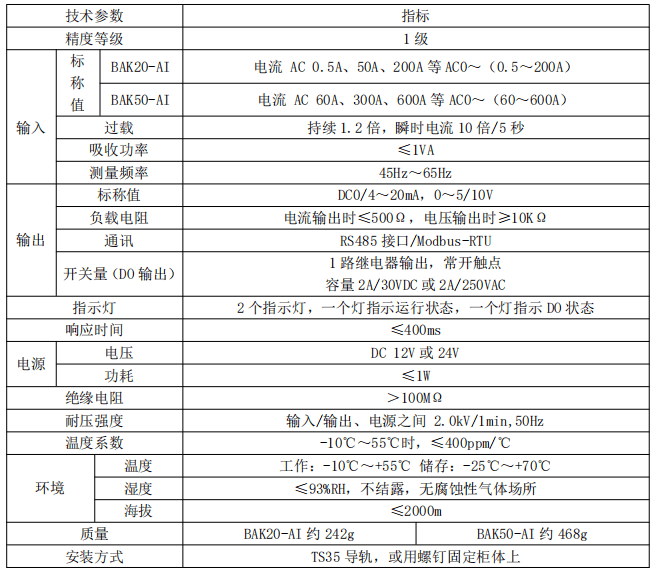

4、技術條件

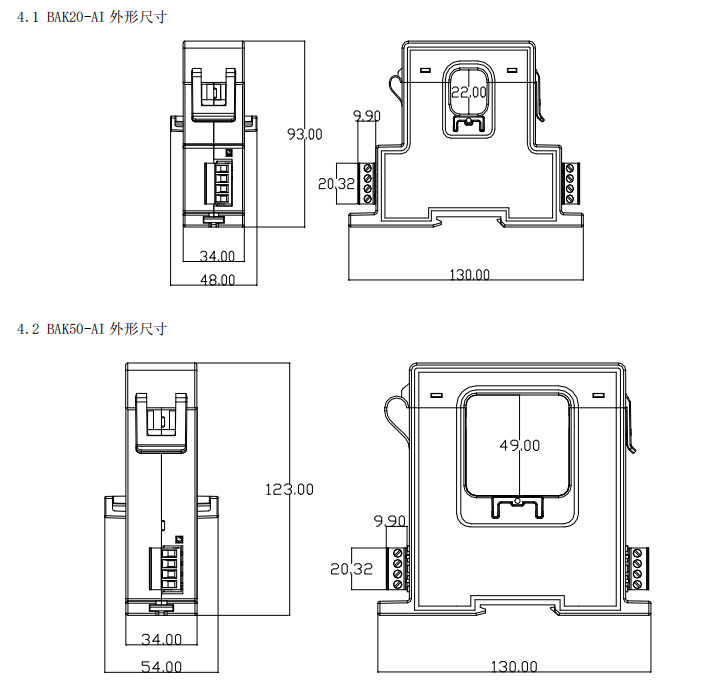

5、外形尺寸

6、接線方式

V+ —— 電源正極（注意電源正極與地不可接反）

V- —— 電源地

OUT- —— 模擬量輸出負

OUT+ —— 模擬量輸出正

DO-、DO+ --開關量接口

A、B --485 接口

線纜為穿孔輸入

指示燈定義：

RUN：正常運行，沒有連接 485 通訊時，RUN 燈顯示綠燈，1s 閃爍一次；當電流傳感器成功連接 485 通訊時，RUN

燈快速閃爍；

Alarm：打開報警開關后，當輸入電流達到電流傳感器量程的 120%時，Alarm 燈紅燈常亮，此時繼電器輸出閉合；

當輸入電流下降到傳感器量程 110%以下時，Alarm 燈熄滅。不開啟報警開關則 Alarm 不亮，繼電器不閉合。

注：

(1) 儀表接線采用可拆卸的接線端子，電源、輸出、RS485 通訊和開關量接口側連接導線采用橫截面積為

0.75mm2屏蔽線。

(2) 具體接線按實物外殼上的接線圖為準。

7、通訊協議

本協議規定了 BA 電流傳感器與數據終端設備進行數據交換的物理連接和通訊協議，其協議方式類同Modbus_RTU 通信規約。

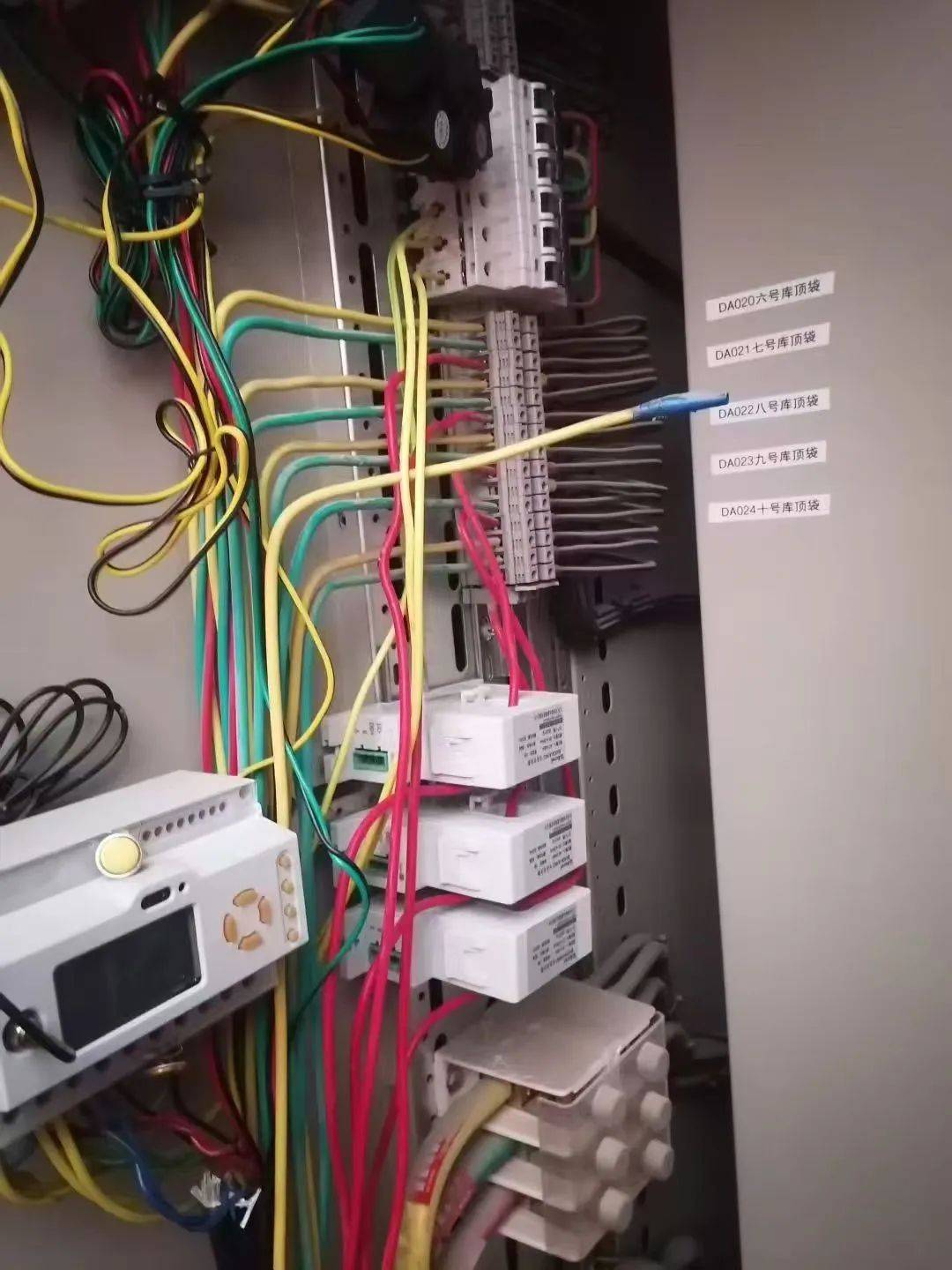

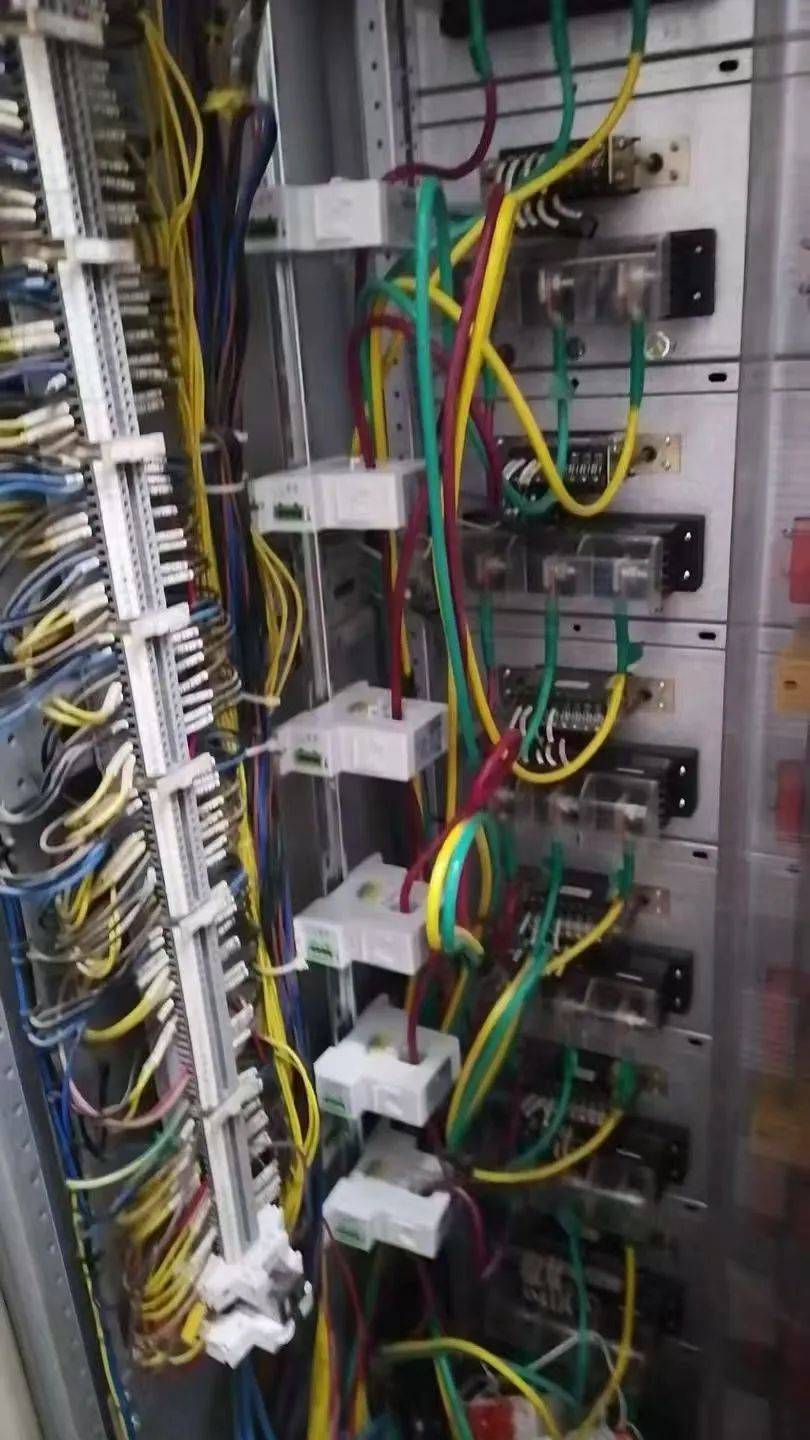

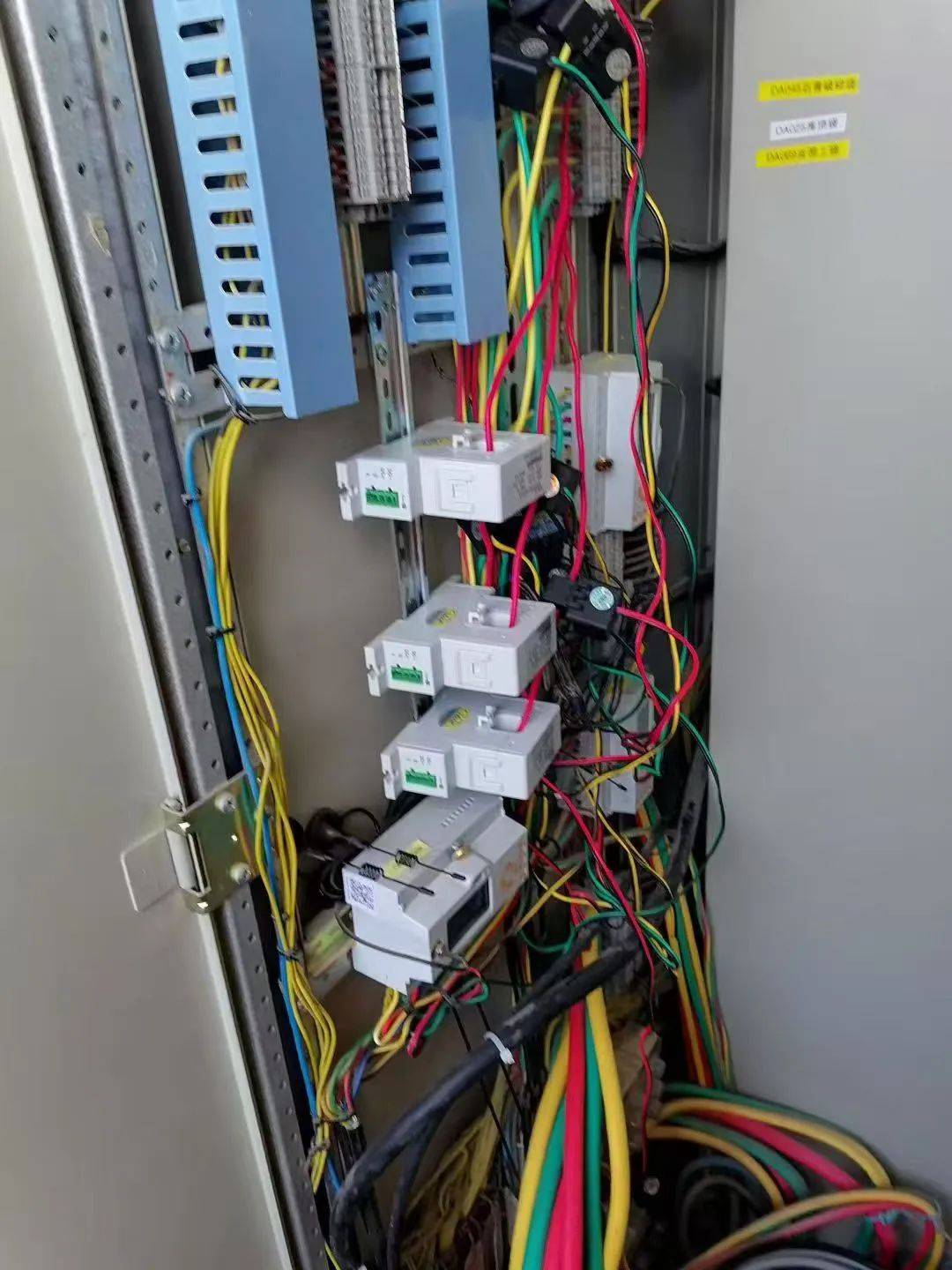

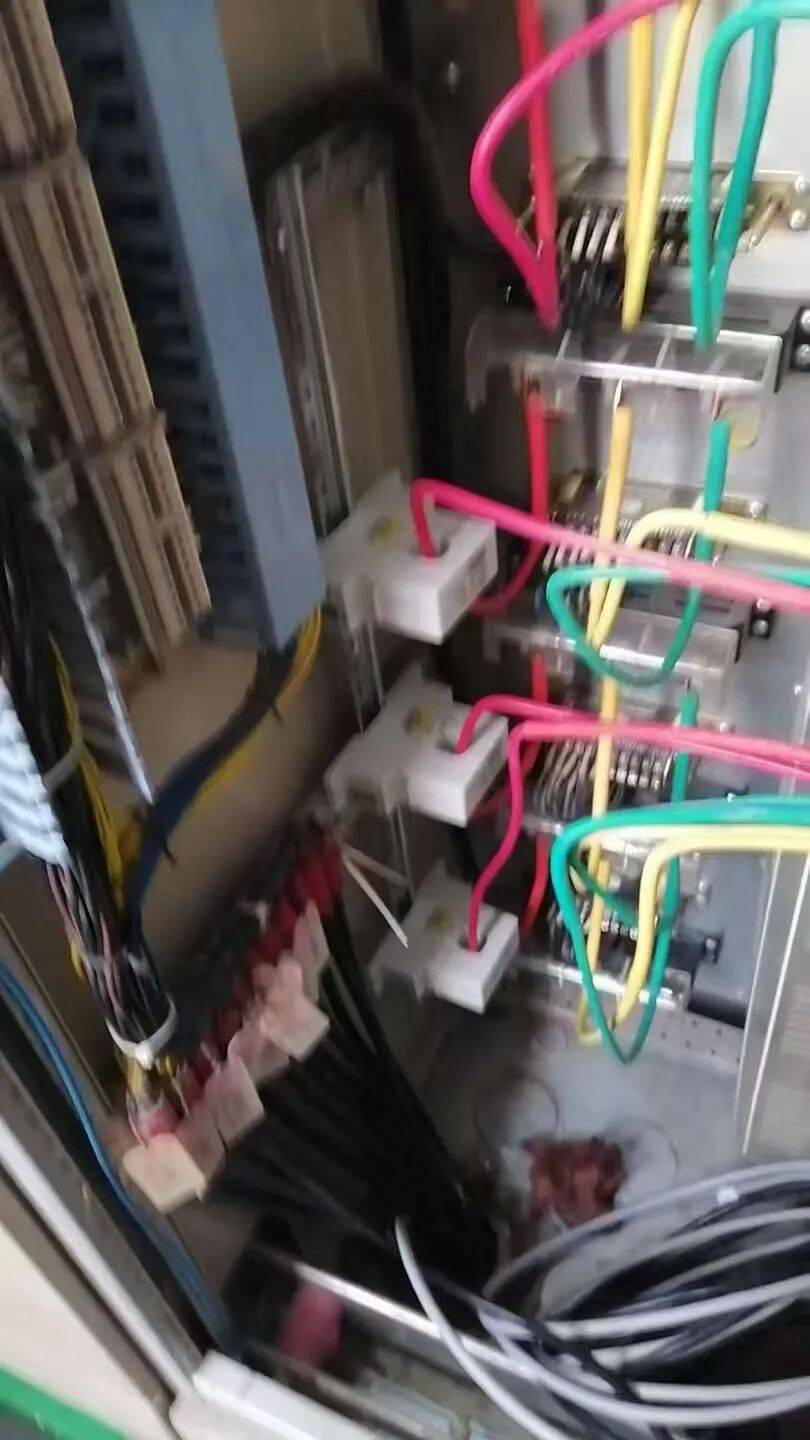

8、現場應用圖
