TPS92001/2 系列通用 LED 照明 PWM 控制器包含離線隔離或非隔離 LED 所需的控制和驅動電路照明應用。

控制器可以支持切相 TRIAC 調光，只需最少的外部 組件。 控制器還可以用于級轉換，其中功率因數 （PF） 超過照明法規要求。 這些 控制器還具有可訪問的 5V 基準電壓源，可用于為微控制器或其他低功耗外圍組件供電。控制器在固定頻率電流模式下工作，開關，外部部件最少 計數。 內部實現的電路包括欠壓鎖定，具有啟動電流小于 100 μA、確保鎖存作的邏輯、PWM比較器以及用于吸收或源峰值電流的圖騰柱輸出級。 這 輸出級，適用于驅動N溝道MOSFET，在關斷狀態下為低電平。振蕩器頻率和最大占空比由兩個電阻和一個電容器進行編程。

TPS92001/2 系列還具有全周期軟啟動功能。該系列提供UVLO 閾值和滯后電平，適用于離線和 DC-DC 系統。 這 TPS92001/2采用8引腳MSOP （DGK）和8引腳SOIC （D）封裝。
*附件：tps92002.pdf

特性

• 單級設計的理想選擇
• 支持隔離和非隔離拓?fù)?/li>
• 切相 TRIAC 可調光
• 很少的外部元件模式作
• 寬占空比范圍，適用于寬輸入電壓或調光范圍
• 方便的5V基準輸出
• 欠壓鎖定，確保安全作
• 工作頻率達 1 MHz
• 0.4A 源極/0.8A 灌頻 FET 驅動器
• 100 μA低啟動電流
• 應用
  • 用于 A19 E12/E26/27、GU10、MR16、PAR30/38 整體燈的住宅 LED 照明驅動器
  • 壁燈、通道照明和頭頂照明的驅動器
  • 墻面清洗、建筑和展示照明的驅動因素

參數

方框圖

1. 產品概述?

• ?型號?：TPS92001（啟動閾值10V）和TPS92002（啟動閾值15V），均為8引腳封裝（MSOP/DGK和SOIC/D）
• ?功能?：專為離線式隔離/非隔離LED照明設計，集成PWM控制、驅動電路，支持TRIAC調光，適用于單級拓?fù)浣Y(jié)構。
• ?核心特性?
  • 相位切割TRIAC調光兼容
  • 寬輸入電壓/調光范圍（0.4A源/0.8A灌電流驅動）
  • 內置5V參考電壓輸出（可外接MCU）
  • 低至100μA啟動電流

?2. 關鍵參數?

• ?電氣特性?
  • 工作頻率：最高1MHz（可編程）
  • 占空比范圍：0%-70%
  • 供電電壓：17.5V穩壓（VDD引腳）
• ?保護機制?：欠壓鎖定（UVLO）、ESD防護（HBM 2000V/CDM 1500V）

?3. 應用場景?

• 住宅照明（A19/E26/E27/GU10/MR16等燈具）
• 建筑照明（洗墻燈、裝飾燈）
• 顯示背光驅動

?4. 設計要點?

• ?振蕩器配置?：通過RTC、RTD引腳電阻和CCT電容設定頻率（公式：fOSC = 1/[0.74×(CCT+27pF)×(RRTC+RRTD)]）
• ? 電流檢測（CS引腳） ?：1V閾值觸發PWM調制，需外接RC濾波實現前沿消隱。
• ?軟啟動?：SS引腳外接電容控制啟動時序（6μA恒流充電）。

?5. 典型電路?

• ?隔離反激式?（圖3）：含TRIAC調光接口，需注意滿載運行限制。

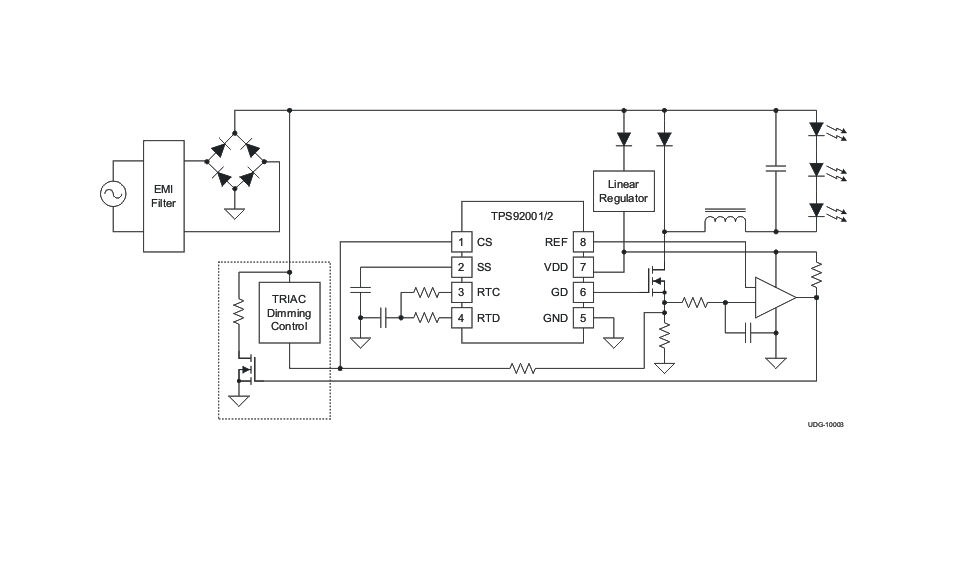

• ?非隔離Buck?（圖4）：低側倒相架構，簡化調光設計。

?6. 封裝與訂購信息?

• ?封裝選項?：MSOP-8（緊湊型）、SOIC-8（標準型）
• ?型號后綴?：DGK（MSOP）、D（SOIC），帶R為卷帶包裝（如TPS92001DGKR）。
