LM3424 是一款用于 LED 驅動器的多功能高壓 N 溝道 MOSFET 控制器。它可以輕松配置為降壓、升壓、降壓-升壓和 SEPIC 拓?fù)?。此外，LM3424 還包括用于 LED 溫度管理的熱折返功能。這種靈活性以及 75 V 的輸入電壓額定值使 LM3424 成為大型應用中 LED 照明的理想選擇。

可調節的高側電流檢測允許以盡可能高的效率嚴格調節 LED 電流。LM3424 使用標準峰值電流模式控制，提供固有的輸入電壓前饋補償，以實現更好的抗噪性。它旨在通過可編程的折返斷點和斜率提供精確的熱折返。此外，還提供了一個2.45V基準電壓源。
*附件：lm3424.pdf

LM3424 包括一個高壓啟動穩壓器，可在 4.5 V 至 75 V 的寬輸入范圍內工作。內部 PWM 控制器設計用于高達 2.0 MHz 的可調開關頻率，并且可以進行外部同步。該控制器能夠進行高速PWM調光和模擬調光。

特性

• V在范圍為 4.5 V 至 75 V
• 高側可調電流檢測
• 2 Ω、1A 峰值 MOSFET 柵極驅動器
• 輸入欠壓和輸出過壓保護
• PWM 和模擬調光
• 逐周期電流限制
• 可編程軟啟動和斜率補償
• 可編程、可同步的開關頻率
• 可編程熱折返
• 精密基準電壓源
• 低功耗關斷和熱關斷

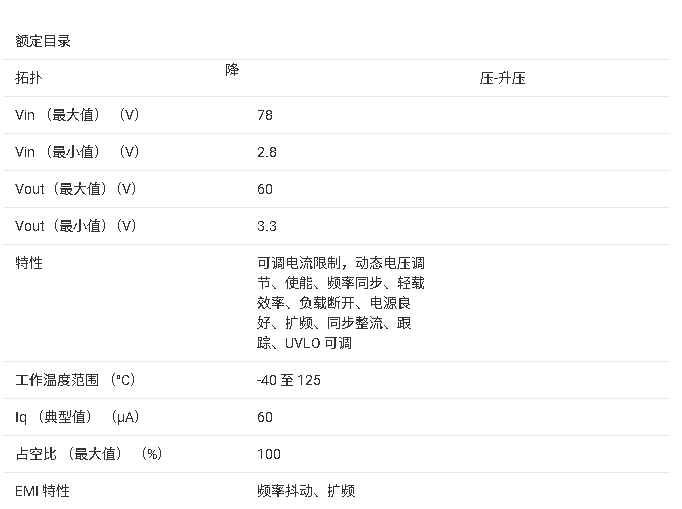

參數

方框圖

?概述?
LM3424是一款高壓N溝道MOSFET控制器，專為LED驅動設計，支持降壓（Buck）、升壓（Boost）、升降壓（Buck-Boost）及SEPIC拓?fù)浣Y(jié)構。其輸入電壓范圍為4.5V至75V，內置熱折返功能，可精準管理LED溫度，適用于室內外照明、通用照明等高效率LED驅動場景。

?核心特性?

1. ?關鍵參數?
   • ?輸入電壓?：4.5V–75V
   • ?輸出電流?：支持高達5A恒流輸出（通過外部配置）
   • ?開關頻率?：可編程至2MHz，支持外部同步
   • ?保護功能?：輸入欠壓、輸出過壓、逐周期電流限制、熱關斷
2. ?控制與調節?
   • ?峰值電流模式控制?：通過外部電阻（RSNS）檢測LED電流，結合高邊差分放大器實現精確調節。
   • ?熱折返與模擬調光?：通過TSENSE/TREF引腳編程溫度折返曲線，CSH引腳支持外部電流源或電位器實現模擬調光。
   • ?PWM調光?：支持高頻PWM信號（最高30kHz）控制LED亮度，需外接MOSFET（如Buck-Boost拓?fù)渲械拇?lián)開關管）。
3. ?典型應用電路?
   • ?Boost拓?fù)?/strong>?（VIN < VO）：適用于驅動高壓LED串，效率可達95%。
   • ?Buck-Boost拓?fù)?/strong>?：支持寬輸入電壓范圍，典型效率90%。
   • ?集成功能?：軟啟動、斜率補償、同步整流支持。

?設計要點?

• ?電感與電容選擇?：需根據ΔiL-PP（建議<40% ILED）和ΔiLED-PP（建議<12mA）計算L1和CO值。
• ?熱管理?：通過NTC熱敏電阻或精密溫度傳感器（如LM94022）設置折返點（TBK）和斜率（RGAIN）。
• ?布局建議?：縮小高頻環路面積（如開關節點），高阻抗引腳（如COMP、CSH）遠離噪聲源。

?文檔結構?

1. ?功能描述?：詳細說明控制邏輯、補償設計和保護機制。
2. ?應用示例?：提供Buck、Boost、Buck-Boost等拓?fù)涞碾娐穲D及BOM表。
3. ?參數表格?：包括電氣特性、典型性能曲線（如效率vs輸入電壓）。

?典型性能?

• 效率：Boost架構在24V輸入、32V輸出時達95%（圖40）。
• 熱折返：可編程斜率使LED電流隨溫度線性下降（圖15）。

?附件內容?
完整數據表涵蓋引腳定義、絕對最大額定值、熱阻信息及機械封裝細節（HTSSOP-20）。
