Texas Instruments DS320-SLIMSAS-EVM評估模塊是一款可將PCI-Express? 5.0 x16轉換為兩個x8 SlimSAS (SFF-8654) 的適配器。DS320-SLIMSAS-EVM支持 DS320PR810-RSC-EVM和其他TI PCI-Express 5.0轉接驅動器轉接卡評估模塊與多達四個 U.2 固態硬盤 (SSD) 相連接?？赏ㄟ^市售SlimSAS (SFF-8654) 轉U.2 (SFF-8639) 電纜組件（不含）實現上述連接。使用市售的U.2至M.2適配器卡（不含）也可連接到M.2 SSD。

數據手冊：*附件：Texas Instruments DS320-SLIMSAS-EVM評估模塊數據手冊.pdf

特性

• 支持PCI-Express 5.0 1x4、2x4和4x4分叉
• 兩個x8 SlimSAS (SFF-8654) 連接器
• LMK00334 PCI-Express?時鐘緩沖器
• 靈活分配PCI-Express邊帶信號

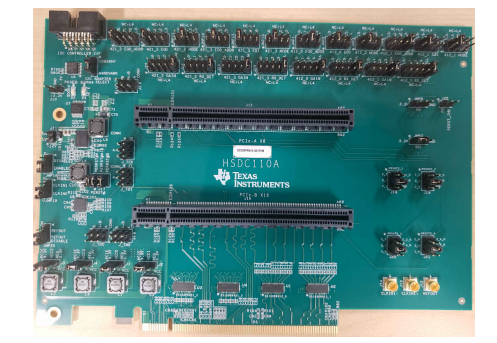

PCB布局

DS320-SLIMSAS-EVM評估模塊技術解析與應用指南

一、產品核心特性

DS320-SLIMSAS-EVM是德州儀器(TI)推出的PCIe 5.0信號適配評估平臺，具有以下突出特性：

• ?高速接口適配?：
  • PCIe x16至雙x8 SlimSAS(SFF-8654)接口轉換
  • 支持PCIe 5.0信號協議
  • 可實現1x4、2x4和4x4通道分叉配置
• ?時鐘管理?：
  • 集成LMK00334 PCIe時鐘緩沖器
  • 支持100MHz參考時鐘分配
  • 靈活的外部時鐘輸入選項
• ?靈活配置?：
  • 支持PCIe Gen1-5全協議
  • 可編程側帶信號路由
  • 提供多種跳線配置選項

二、硬件架構解析

2.1 主要連接器配置

2.2 信號路由配置

• ?復位信號路由?：通過J8-J11跳線選擇PERST#信號路由至SlimSAS連接器的B11/B12或B29/B30引腳
• ?存在檢測信號?：J16跳線配置PRSNT1信號路由至CEM連接器的PRSNT2_x引腳
• ?時鐘配置?：
  • JMP2：LMK00334輸出使能
  • JMP1：時鐘輸入選擇(PCIe系統時鐘或外部時鐘)
  • JMP3：LVCMOS參考輸出使能

三、典型應用場景

3.1 企業存儲系統

• U.2形態SSD接口擴展
• 高性能存儲陣列設計
• 數據服務器存儲解決方案

3.2 高速信號評估

• PCIe 5.0信號完整性分析
• 信號調理功能驗證
• 系統原型開發平臺

3.3 多設備連接方案

• 通過SlimSAS-U.2線纜連接多塊SSD
• 支持U.2到M.2適配器擴展
• 多設備并行測試環境搭建

四、快速啟動指南

1. ?跳線默認配置檢查?：
   • J8/J10/J9/J11：引腳2-3短接
   • J16：所有1-2、3-4、5-6、7-8短接
   • JMP1/JMP2/JMP3：引腳2-3短接
2. ?硬件連接?：
   • 將DS320PR810-RSC-EVM等評估板插入主板PCIe x16插槽
   • 安裝DS320-SLIMSAS-EVM至跨接連接器
   • 連接SlimSAS-U.2線纜至P2/P3連接器
3. ?系統驗證?：
   • 為端點設備供電
   • 啟動主板電源
   • 通過系統BIOS驗證鏈路狀態

五、設計注意事項

1. ?信號完整性?：
   • 保持阻抗匹配走線設計
   • 注意高速信號線長度匹配
   • 避免信號路徑上的銳角轉彎
2. ?電源管理?：
   • 確保電源濾波網絡設計
   • 注意大電流路徑的銅厚設計
   • 合理布局去耦電容
3. ?熱設計?：
   • 評估高負載工況下的溫升
   • 考慮關鍵器件的散熱方案
   • 避免熱敏感元件靠近高熱器件
