LM2759 是一款集成式低噪聲、大電流開關電容器 DC/DC 轉換器，具有穩壓電流源。該器件只需要四個小型陶瓷電容器，使總解決方案面積小于 22 mm^2^高度小于1毫米。LM2759 能夠通過單節鋰離子電池驅動高達 1A 的負載。通過根據 LED 正向電壓和電流要求主動選擇適當?shù)脑鲆?，在輸入電壓范圍?nèi)實現最大效率。

LED 電流可通過 I 編程至 1A^2^C 兼容接口，以及八個可選的閃光超時持續時間。一個大電流閃光燈 LED 可以在高功率閃光燈模式或低功率手電筒模式下驅動。頻閃引腳允許通過來自相機模塊的閃光燈啟用信號切換閃光燈。TX 輸入引腳在 RF PA 脈沖期間將閃光燈 LED 電流限制在手電筒電流水平，以減少電池的高負載。內部軟啟動電路限制啟動期間的浪涌電流量。
*附件：lm2759.pdf

LM2759 采用小型 12 引腳熱增強型 WSON 封裝。

特性

• 高達 1A 的輸出電流
• 解決方案面積 < 22 mm^2^
• 無需電感器
• 90% 峰值效率
• 自適應 1 倍、1.5 倍和 2 倍增益，可實現最高效率
• 關機時負載斷開
• 增益轉換期間的精確輸入電流控制
• 閃存超時
• TX 輸入引腳確保與 RF 功率放大器脈沖同步
• 手電筒、閃光燈和指示燈模式
• 通過選通輸入引腳使能外部閃光燈
• 通過 I 禁用頻閃輸入^2^C
• 可編程閃光脈沖持續時間，以及通過I的割炬和閃光電流^2^C 兼容接口
• 1MHz恒頻工作
• 薄型 12 引腳 WSON （3mm x 3mm x 0.8mm）

參數

方框圖

?1. 產品概述?

LM2759 是一款集成低噪聲、高電流的開關電容 DC/DC 轉換器，內置穩壓電流源，專為手機攝像頭閃光燈等便攜設備設計。

• ?核心特性?：
  • 輸出電流高達 1A，支持閃光（Flash）、手電筒（Torch）、指示燈（Indicator）三種模式。
  • 自適應增益（1x/1.5x/2x）提升效率，峰值效率達 90%。
  • 無需電感，僅需 4 個陶瓷電容，總解決方案面積 <22 mm2。
  • 通過 I2C 兼容接口編程控制電流、模式及閃光超時時間。

?2. 關鍵功能?

• ?增益模式切換?：根據 LED 正向電壓和電流需求自動選擇最優增益（1x/1.5x/2x）。
• ?邏輯控制引腳?：
  • ?Strobe?：手動觸發閃光模式。
  • ?TX?：在射頻功率放大器（RF PA）脈沖期間將電流降至 Torch 模式，避免電池過載。
• ?保護機制?：
  • 軟啟動限制浪涌電流。
  • 熱關斷（150°C 觸發，120°C 恢復）。
  • 閃光超時保護（可編程 60ms~1100ms）。

?3. 電氣特性?

• ?輸入電壓范圍?：2.7V~5.5V（單節鋰離子電池）。
• ?輸出電流精度?：Flash 模式 ±10%（典型值 220mA）。
• ?開關頻率?：1MHz（恒定）。
• ?封裝?：12 引腳 WSON（3mm×3mm×0.8mm）。

?4. 應用設計要點?

• ?電容選型?：推薦低 ESR 陶瓷電容（X7R/X5R），避免鉭電容或電解電容。
• ?熱管理?：PCB 布局需優化散熱，防止結溫超過 125°C。
• ?最大電流計算?：需滿足 VIN_MIN × Gain > (VF + VHR) + (ILED × ROUT_GAIN)。

?5. 寄存器配置?

通過 I2C 接口（地址 53h）編程以下寄存器：

• ? General Purpose (x10) ?：設置模式（Shutdown/Torch/Flash/Indicator）及 Strobe 引腳使能。
• ? Torch Current (xA0) ?：16 級電流（15mA~180mA）。
• ? Flash Current (xB0) ?：16 級電流（80mA~1010mA）。
• ? Timeout (xC0) ?：8 檔超時時間（60ms~1100ms）。

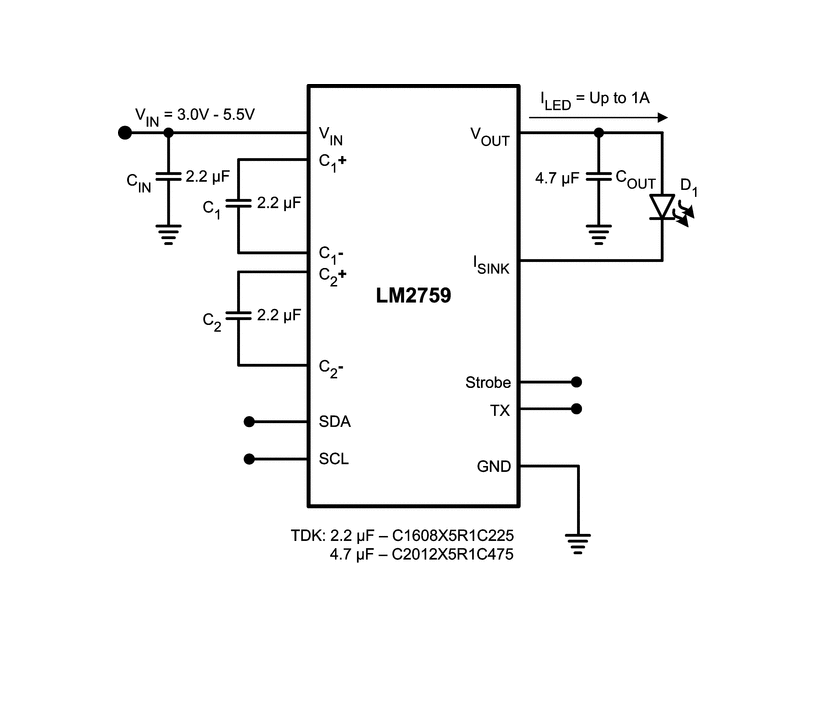

?6. 典型應用電路?

• ?外部元件?：4 個陶瓷電容（CIN/C1/C2=2.2μF，COUT=4.7μF）。
• ?連接方式?：LED 陽極接 VOUT，陰極接 ISINK 引腳。
