在嵌入式開發的世界里，我們似乎總是在追求“更多”和“更強”：更多的并發任務、更復雜的識別算法、更流暢的多媒體體驗，同時還要控制功耗和成本。這聽起來像是一個“既要、又要、還要”的難題。

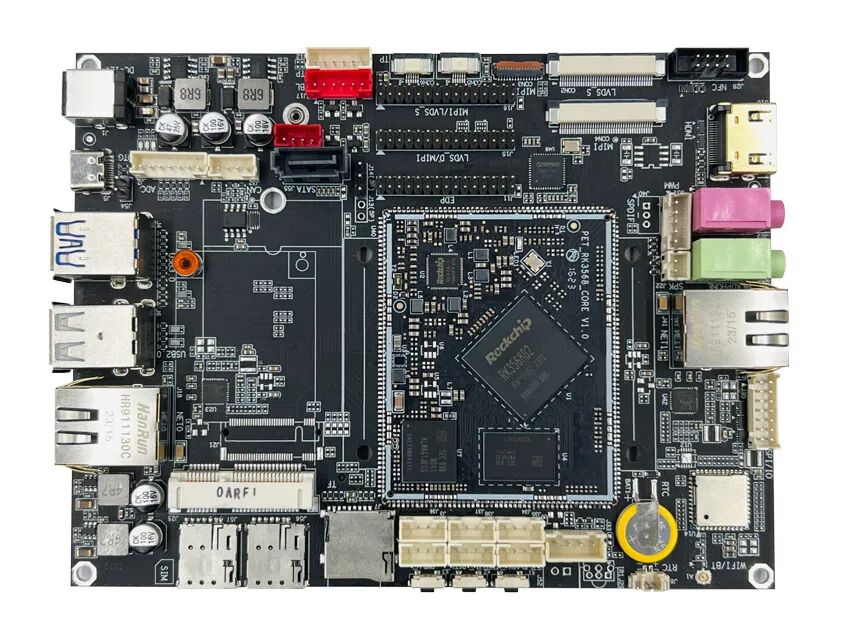

當你還在為單核芯片疲于奔命地優化代碼，或是看著高昂的處理器方案猶豫不決時，一顆來自瑞芯微的“全能型”芯片——RK3568，及其相關的開發板，正以其出色的性能和價值，成為眾多開發者心目中的“答案”。

那么，它究竟是如何輕松搞定這些繁重任務的呢?今天，我們就來揭開其背后的秘密。

01四大金剛“保駕護航”：四核Cortex-A55

RK3568采用了ARM新一代的Cortex-A55架構，擁有四個核心。相較于舊版的A53，A55在能效和同頻性能上均有顯著提升。

可以巧妙地將不同任務調度到不同的核心上執行。這意味著，一個核心負責網絡通信，一個核心處理數據邏輯，一個核心驅動顯示UI，另一個核心還能預留給你調試和監控。四核并行，從容不迫，從根本上杜絕了“一核有難，三核圍觀”的尷尬。

02“智慧大腦”專屬引擎：獨立NPU

內置NPU，算力達1TOPS，它可以將CPU從繁重的AI計算中徹底解放出來，讓CPU去處理它更擅長的通用計算和系統調度，從而實現AI加速與系統任務并行不悖。

03全能接口：豐富的擴展性與多媒體能力

強大的VPU：支持4K H.265/H.264視頻解碼和1080P編碼，輕松處理視頻流多任務，如同時實現視頻播放、錄像和網絡推流。

高性能GPU：ARM Mali-G52 GPU不僅支持OpenGL ES 3.2/2.0等，更能流暢驅動高分辨率顯示屏，為復雜的GUI界面提供硬件加速。

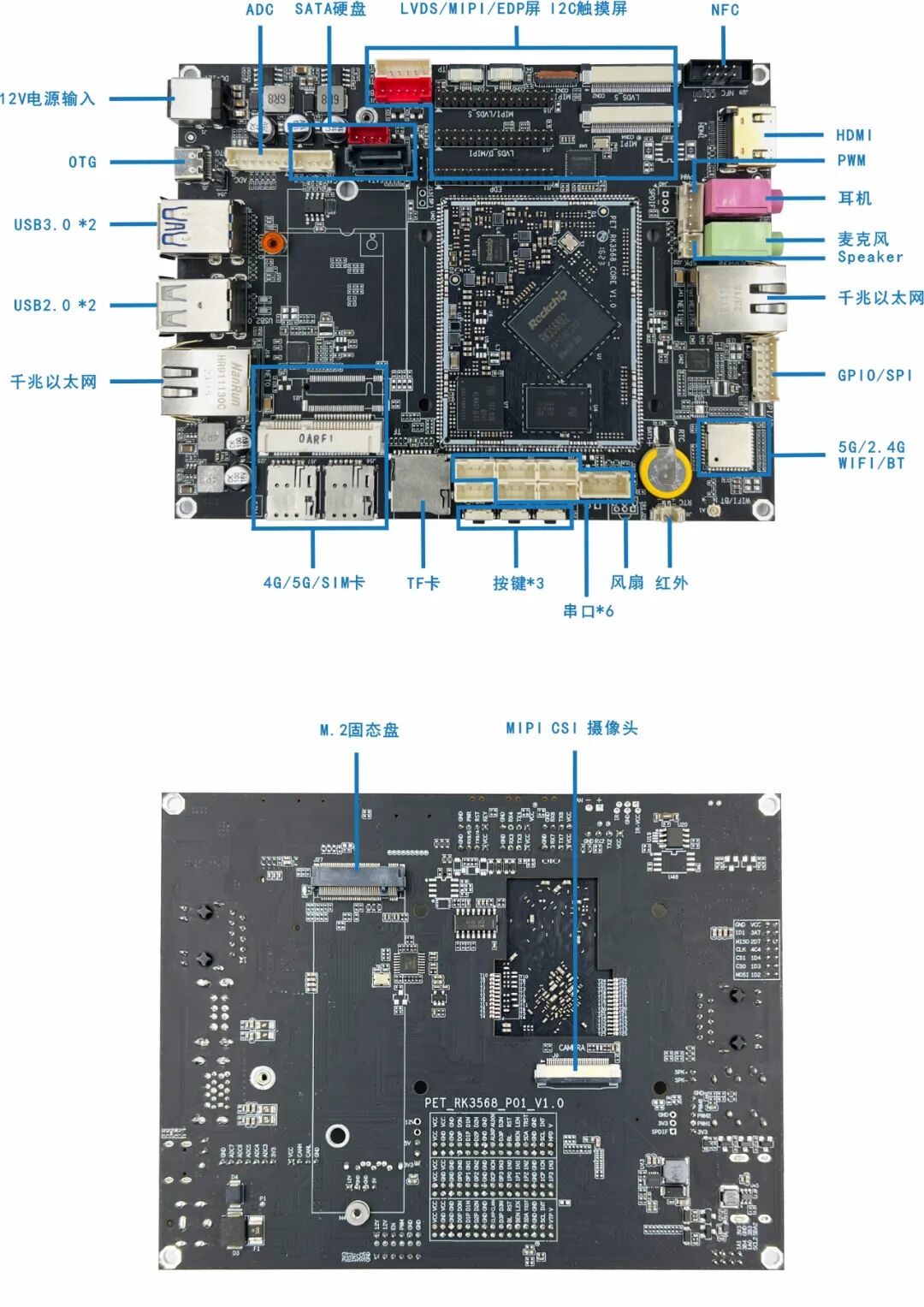

齊全的接口：千兆網口、PCIe 、SATA 、RS232、RS485、多個USB接口等，為連接多種外設、處理多路數據輸入輸出提供了堅實基礎，避免了接口瓶頸。

所以，RK3568開發板之所以能輕松應對多任務與復雜算法，并非依靠單一的“性能暴力”，而是通過一場精心設計的 “團隊協作” ：CPU、NPU、GPU、VPU 各司其職，在成熟軟件生態的調度下，協同完成各種復雜任務。

它為我們提供了一個高性價比、高可玩性、高可靠性的解決方案，讓開發者能夠?qū)⒏嗑劢褂?a target="_blank">創意和應用本身，而非底層優化的泥潭。

如果你正在為你的下一個項目尋找一顆“全能芯”，那么RK3568開發板，絕對是一個值得你重點考慮的強大伙伴。
