摘要

在過去幾年中，數據中心的數量每年增長10%到30%，因此企業逐步重視優化數據中心散熱效果，以期提高效率，更好地匹配性能以降低能耗，最大限度地提高性能并重用浪費的能源。領先的數據中心開發人員依靠Simcenter軟件創建仿真和測試解決方案的數字孿生，以更好地應對冷卻挑戰。

序言

數據中心堪比互聯網的大腦。在全球范圍內，數據中心占全球能源消耗和二氧化碳排放量的1%-2%。大型數據中心容納數以萬計的設備，這些超大規模設施每年消耗20-50兆瓦的能量，這些能量足以滿足37,000個家庭的用電需求。

數據中心40%-50%的能源用于暖通空調系統，但58%的能源消耗沒有達到高效的電源使用效率(PUE)。

數據中心冷卻的挑戰

數據中心冷卻系統不僅要高效運行，發揮理想性能，還要達到各級別認證要求，證明其可靠性和整體性能。

數據中心冷卻系統面臨著許多技術挑戰。數據中心的處理過程會產生大量熱負荷。隨著下一代中央處理單元(CPU)和圖形處理單元(GPU)的引入，處理器性能水平的提高將導致熱負荷大幅增加。在各種新硬件和信息技術(IT)選項涌入后，熱源也會大不相同。日益涌現的新工作負載，包括如火如荼的云計算遷移、物聯網以及加密貨幣挖掘等流程的興起，也大大增加了數據中心的熱負荷。

數據中心冷卻系統的技術挑戰

數據中心散熱面臨重重挑戰，包括：

熱源：當今的計算硬件會在狹小的空間內產生大量熱量。隨著處理器和存儲設備愈加強大，數據中心設備的封裝比以往任何時候都更加密集，導致散熱愈加困難。

熱負荷和散熱效率：散熱設備的設計和配置必須能夠有效地冷卻數據中心設備。冷卻不當會導致設備故障、縮短設備壽命并增加能耗。氣流中的任何障礙物或泄漏都可能產生熱點，降低散熱效率。

能耗：數據中心的散熱需要消耗大量的能量。事實上，美國能源部的一份報告指出，數據中心消耗了該國總電力的2%。散熱會占到數據中心總能耗的40%。

費用成本：能耗和散熱設備所需的初始投資來看，冷卻數據中心的費用不低。此外，冷卻設備的持續維護和更換成本可能也很高。

可變性和可擴展性：高計算可變性給數據中心散熱帶來了額外的挑戰。算法控制的冷卻系統需要根據使用情況調整系統性能。隨著數據中心的發展和演進，其散熱需求也可能發生變化。因此，企業務必部署一個能夠擴展以滿足數據中心不斷變化需求的冷卻系統。

環境影響：數據中心散熱所需的能源和水消耗對環境有重大影響。散熱所用的電力會產生碳排放和其他污染物，從而危害環境。

數據中心冷卻基礎設施的仿真和測試

解決方案

Simcenter仿真和測試解決方案產品組合是Siemens Xcelerator軟件、硬件和服務業務平臺的一部分，為優化數據中心冷卻提供了寶貴的見解。憑借仿真和測試解決方案，數據中心建設者和運營商可在實施各種冷卻策略之前對場景進行建模并測試其有效性。

以下是Simcenter解決方案可解決的部分?jǐn)?shù)據中心散熱問題：

系統仿真以虛擬方式評估概念設計、確定理想架構、定義子系統交互并分析管道系統中的流動。此外，將系統模型與物理或虛擬控制器相結合，可實現并行或早期自動化和控制邏輯開發。

計算流體力學(CFD)仿真使用三維數學表示來模擬數據中心的3D流體流動和熱行為。這些仿真有助于找到熱點和通風不良區域，并優化冷卻設備的放置。

機械仿真可以通過聲學建模功能評估冷卻設備（泵、壓縮機、冷水機組）的噪聲，包括通過聲音處理捕捉封裝的效果。

該測試解決方案可有效識別現有冷卻設備或數據中心設施中高噪聲/振動水平的來源，并滿足當?shù)卣畤?yán)格的噪聲法規和噪聲排放要求。

認證

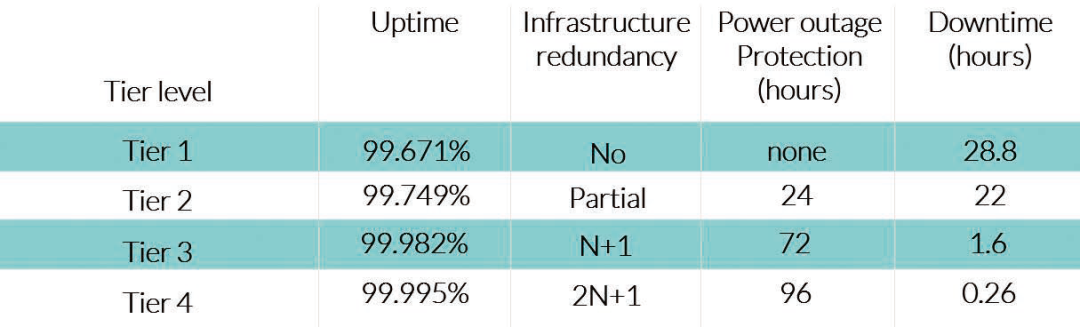

Uptime Institute的Tier Standard（分級認證標準）是全球公認的數據中心可靠性和整體性能標準，規定了數據中心規格對應的各種級別性能（見下圖）。

為了在要求苛刻的數據中心冷卻系統中實現最高認證水平，設備必須配有冗余、多條獨立的分布路徑以及風扇、水泵和冷水機組速度的調節，以快速適應IT負載。

Simcenter的預測性仿真和測試應用程序產品組合能夠盡早驗證系統規格是否符合認證要求。系統仿真、計算機輔助工程仿真和物理測試解決方案的集成讓驗證概念成為可能：從詳細的3D流體、熱分析、組件選型和控件開發，到架構選擇以及振動和聲學故障排除。

系統仿真

系統仿真包括多物理場庫，可在集成環境中表示物理系統中的機械、電氣、流體和熱領域。該軟件用于評估這些域在既定系統和子系統配置下的交互方式。這些模型庫還提供了多個級別的模型復雜性，從一維到三維建模，再到基于幾何體的詳細模型以及準靜態和動態模型。

流體仿真

系統仿真支持分析任何規模和復雜性的管道系統。只需根據CAD或地理信息系統(GIS)圖紙即可創建管道仿真模型，并且該軟件還提供了液體、氣體或兩相流的穩態和瞬態分析工具。此外，它還可以控制流量平衡，輕松識別管線網絡中出現的壓力峰值，例如調節閥突然打開或關閉時。

制冷劑和水回路

為了支持制冷劑回路工程，系統仿真可提供兩相流和熱庫來表示暖通空調蒸發器和冷凝器中發生的相變。這些庫附帶可用流體和固體屬性的數據庫。熱庫重點關注交換類型，例如流體與壁面之間的對流、不同固體材料幾何體的傳導以及主體之間的高熱水平輻射。

制冷劑回路中的流體狀況也可提前通過預處理應用進行檢查，從而可以監控密度水平、網絡時間協議(NTP)水平、熵、飽和度、壓力和溫度。您還可以調節壓縮機入口處的過熱度和/或膨脹設備入口處的過冷度。

系統仿真這款強大的工程工具可用于研究改變制冷劑流體的效果并預設熱泵循環，以優化冷卻機組的流體充注量和冷卻性能。此外，您還可以輕松評估所需的功率和能量，以實現冷水機蒸發器所需的冷卻容量，并從IT機房/部門的熱交換器中帶走適當?shù)臒崃俊?/p>

系統仿真可以通過冷水機組優化散熱性能?，F(xiàn)有的單相和兩相流體庫提供的數據可用于分析回路中或氣-液和液-液熱交換器空間中的流。此外，還可以分析新架構和制冷劑的性能并優化空氣分布。

換熱器

換熱器是冷卻系統的核心，系統仿真提供了多個復雜級別的建模。對于詳細的組件設計和創新，基于幾何體的模型可用于預測換熱器流體兩側的散熱性能和壓力損失。然后，功能模型可用于研究子系統之間的相互作用，以便盡早集成控制策略，并評估系統甚至建筑物長達一年的總體能耗。因此，系統仿真使用整體行為可靠的快速運行模型。

為此，可使用詳細的系統模型來預測組件的性能。

縮短開發控制算法的時間

系統仿真還可用于縮短開發和調試控制算法的時間。無論是硬件在環還是軟件在環，都可以將系統仿真模型與可編程邏輯控制器(PLC)耦合。例如，借助西門子自動化，在硬件在環中，PLC可以通過作為仿真外設的專用單元（硬件）與物理仿真模型交換數據。在軟件在環中，Simcenter物理模型的數據可以通過模擬真實PLC的虛擬控制器進行交換。當前基于可用的OPCUA、OPCDA和ModbusTCP通信協議，系統仿真幾乎支持通過以太網連接到任何工業控制器。

工具與3DCFD仿真相結合

系統仿真應用程序還可以與3DCFD仿真工具相結合，對熱流體分析進行局部?jī)?yōu)化。為支持制冷劑回路，工程系統仿真提供了兩相流和熱庫，用于表示暖通空調系統中蒸發器和冷凝器中發生的相變。

系統仿真計算速度更快，適合在全局范圍內研究整體散熱性能、回路之間的相互作用以及總能耗，并從可行的變體中選擇理想架構。

將系統仿真與基于幾何體的模型相結合，可以在系統內部進行放大，從而促進設計改進以實現效率目標。在分析組件內部時，熱流體行為可使用3DCFD工具進行驗證，后者從系統仿真模型的真實邊界條件接收數據。

流建模：通過3D流建模，用戶可以深入了解數據中心散熱設備的至優位置，顯著降低運營成本，同時提高電子設備的性能和安全性。

熱建模：熱建模使用數學模型來模擬數據中心的熱傳導。這可用于預測不同組件的溫度，找出散熱不足的區域。

虛擬現實仿真：虛擬現實仿真可以實現數據中心的圖形化表示，有助于操作人員探索空間并識別可能難以進入或空氣流通不暢的區域。

應用案例

案例一：三層數據中心系統的散熱

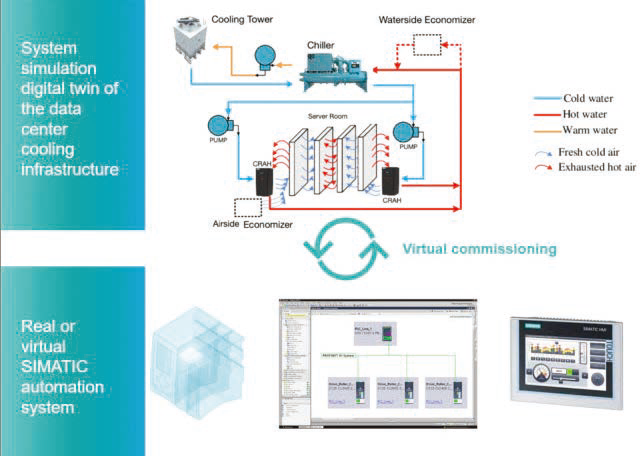

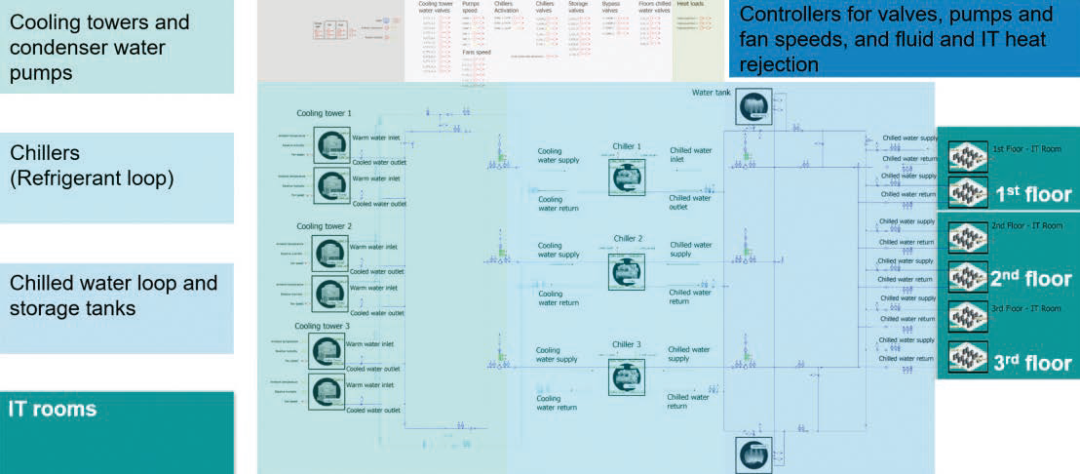

相關人員可以通過仿真在無風險的環境中對最復雜的數據中心開展PLC控制器的早期調試。例如，一個三層數據中心冷卻系統包含冷凝器、制冷劑和冷卻水回路。數據中心還具有冗余和獨立路徑，可符合認證級別要求。所有樓層均設有IT室，冷卻系統將配備冷水機組（制冷劑回路）和帶儲水池的冷凍水回路。每個樓層都設有獨立的冷卻回路，為IT室中的液-氣換熱器提供冷凍水，隨后冷凍水返回冷水機組。

頂層的冷卻塔設有兩個獨立的變速風扇，每個冷卻塔裝有四個開關閥，還有變速冷凝水泵（每支冷水機組回路一個）。所有這些都可以通過模擬來提高效率。

SimcenterAmesim軟件（系統仿真）分析冷凝器水、制冷劑和冷凍水回路的物理行為，以將其控制在目標溫度（13攝氏度）內。仿真還用于驗證冷卻系統是否能夠正確調節空氣溫度并將其傳遞到IT室。

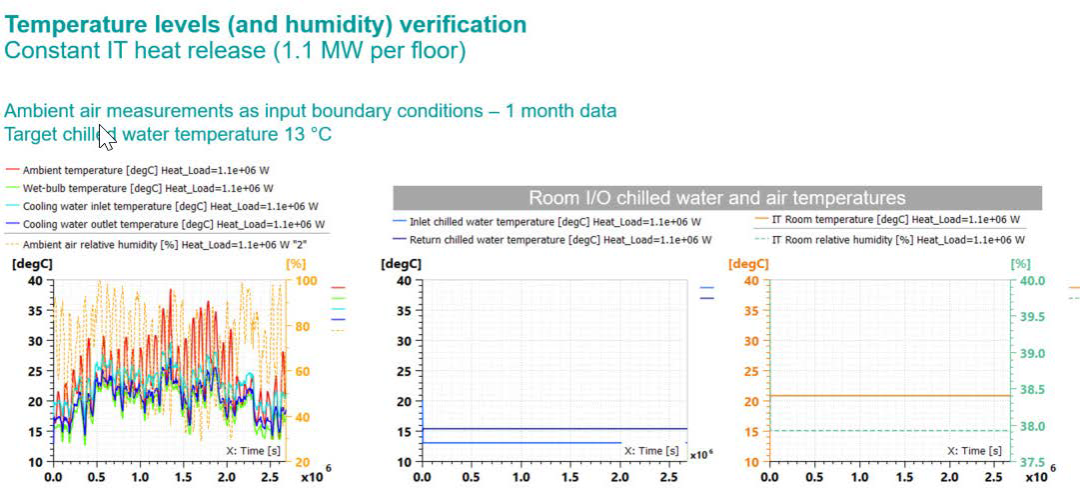

使用系統仿真模型，我們可以根據急劇變化的環境條件（溫度和濕度）和IT負載來評估溫度水平。冷卻回路和IT機房中的溫度水平以及IT負載都可以進行仿真，冷卻塔和調節流量也可以進行仿真，其中包含大量物理系統中永遠無法測量的變量。這樣就可以評估冷卻系統的功率和能耗，維持IT室的目標溫度和最佳功耗效率。

Simcenter使用系統仿真數字孿生分析冷卻系統的物理行為。數字孿生支持并行工程，因此甚至可以在施工前驗證系統設計。操作人員可以接受線上培訓，并在無風險的環境中執行假設場景，一旦數據中心投入運行，數字孿生可用于系統診斷和預測性維護。

案例二：對氣流和熱行為建模

對航空電子設備艙內電子卡的熱交換進行建模，演示如何耦合一維和三維仿真以提高散熱性能。

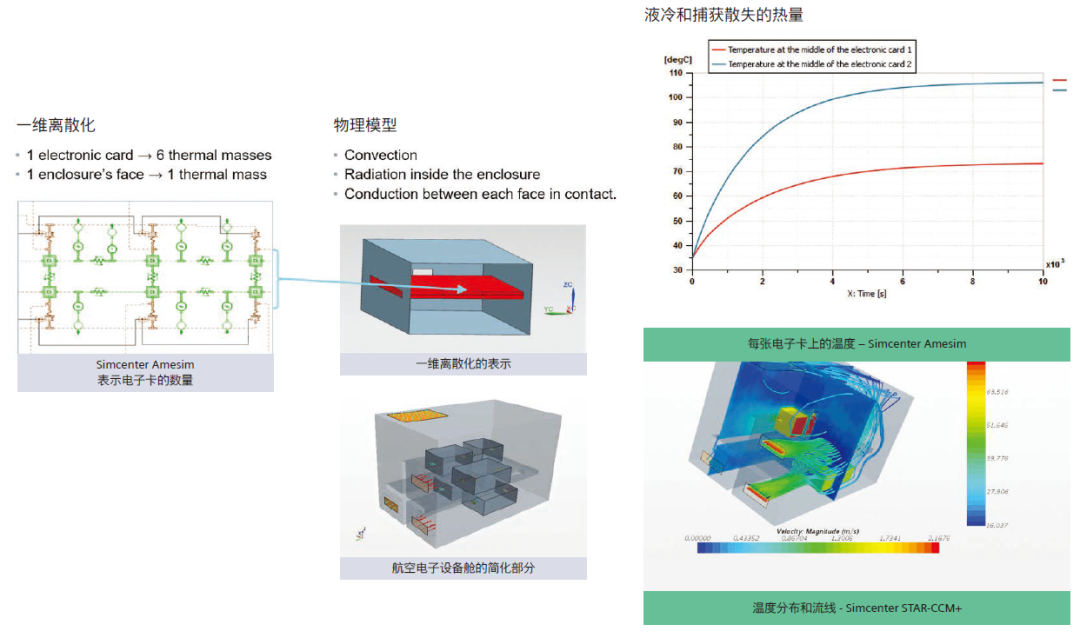

通過使用三維CFD協同仿真來表示外殼外部的復雜氣流，每張電子卡都被量化為一維系統仿真模型中的六個熱質量。外殼的每個壁還使用了一個附加熱質量。仿真可以分析空氣交換過程中的對流、傳導和輻射。在三維CFD模型中，使用航空電子設備艙的簡化版幾何體形成矩形，其中有兩個進氣口用于風量分配。

使用TCP/IP套接字在兩個仿真工具之間交換變量，可以觀察航空電子設備艙中的溫度分布和氣流，以及電子卡中達到的溫度。此類分析允許檢測電子設備中可能存在的局部熱點。該仿真還準確分析了艙內的復雜氣流場、外殼之間的耦合行為以及外殼位置對散熱效率的影響。

捕捉CPU和GPU釋放的熱量

系統仿真和CFD仿真還可用于服務器的全浸入式液冷。這項創新技術能夠有效捕獲IT設備釋放的熱量，比風冷效率更高。但是，液冷服務器必須將冷卻液輸送到所有IT組件、散熱器和其他主要熱源。這里的挑戰在于如何在不過度設計系統的情況下將適量的冷卻液輸送到正確的組件。

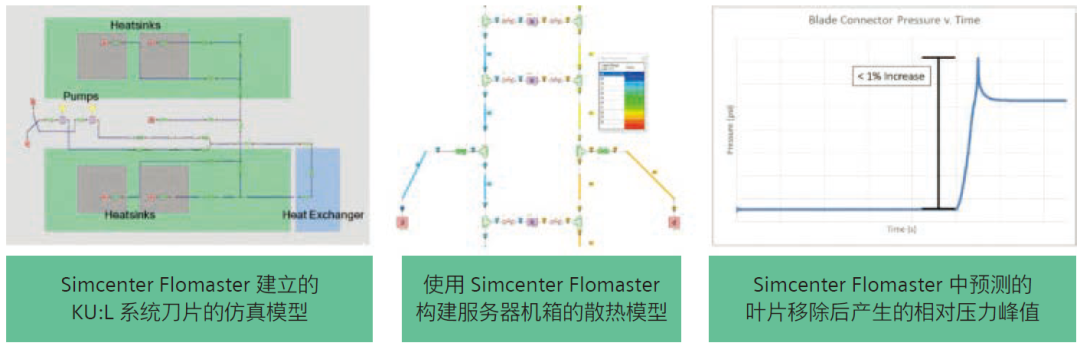

通過仿真，您可以找到高效的冷卻設計，使用泵送浸入式液冷技術在機架式單機服務器機箱中實現高可靠性。具體做法是在一定范圍的可能流速下確定系統的壓降，幫助根據流速和額定功率選擇理想的設計。分析流向機架每個組件或整個系統的流量平衡情況，以確保機架中的每個技術單元都具有適量的冷卻液流量，從而最大限度地降低對建筑服務的需求，維持溫度處于可接受范圍。此外，通過系統仿真設計管道網絡，將冷卻液輸送到機架內的服務器機箱，避免在接頭或連接處產生任何壓力峰值或應力，從而消除服務器機房的泄漏風險。

結語

系統仿真是一種強大的工程工具，可以盡可能地提高數據中心冷卻系統的可用性、可靠性和效率。在考慮流體流動、熱力學和控制時，它可以表示復雜組件和系統的多物理場行為。借助Simcenter仿真工具，您可以在無風險的環境中實現早期調試控制策略，通過優化控制和引入更高效的暖通空調系統和能量回收系統來研究節能效果。

使用仿真可以進行瞬態分析，驗證冷卻系統適應變化極大的IT負載和天氣條件的能力。通過對在效率、動態響應、能耗和數據安全性方面表現出色的架構進行基準測試，仿真工具可以加快下一代數據中心冷卻基礎設施的工程設計。
