一、 概述

ADL200W與ADL400W系列外置互感器雙回路無線電能表，是專為光伏并網系統、微逆系統、儲能系統以及交流耦合系統等新能源發電場景應際而生的智能化電力儀表。高精度測量、小巧體積、快速響應以及便捷安裝等都是該儀表的顯著特色。

它能夠?qū)崟r監測并準確計量功率等各類電力參數，支持Modbus-TCP、http等多種協議。借助Wi-Fi、Lora等通訊方式，可與逆變器或能量管理系統（EMS）實現有效通訊，進而達成防逆流、靈活調節發電量以及準確控制電池充放電等功能。此外，該電能表具備雙向計量能力，可助力實現戶用分布式光伏的能量精細化管理。

二、 產品技術特點

①結構精巧緊湊：采用1P規格、18mm標準的導軌式設計，靈活適配一路單相、兩路單相、一路三相、兩路三相這四種不同的應用場景，滿足多樣化需求。

②無線通訊便捷：支持Lora和WiFi兩種通訊方式，實現有效穩定的數據傳輸。

③插拔式電壓端子設計：電壓端子插拔輕松，便于安裝操作；端子接線采用按壓式固定方式，有效降低接線難度，大幅提升安裝效率。

④接線自適應智能調整：具備接線診斷功能，能夠準確識別異常接線狀況；可與逆變器協同工作，實現CT失效診斷、電壓電流錯相自動調整以及電流反向調整。

⑤電參量快速更新：電參量更新速度很快，僅需50ms即可完成更新。

⑥認證完備：擁有CE-RED、ROHS、REACH、SGS等多項產品認證。

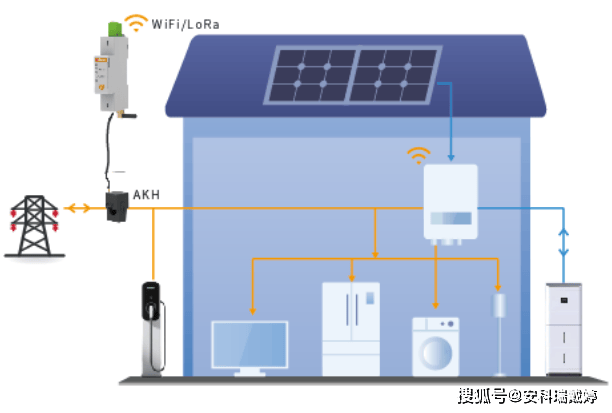

三、 應用場景圖例

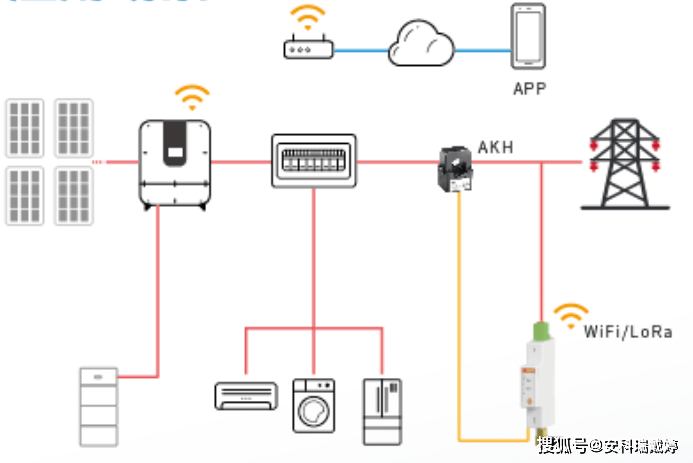

單回路：

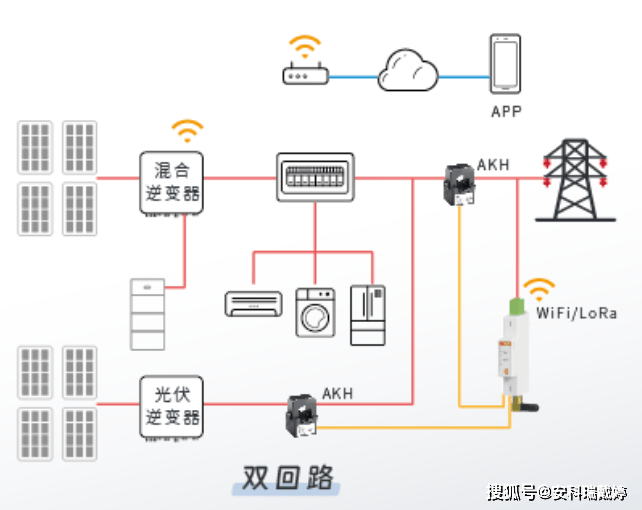

雙回路：

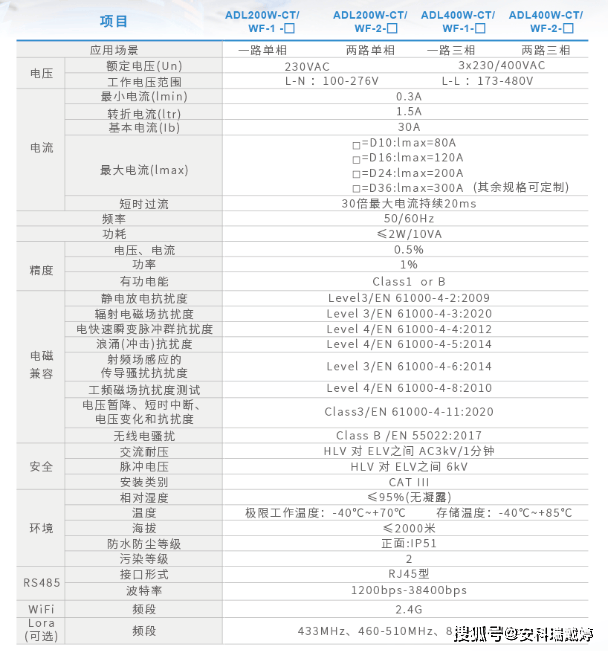

四、 產品技術參數詳解

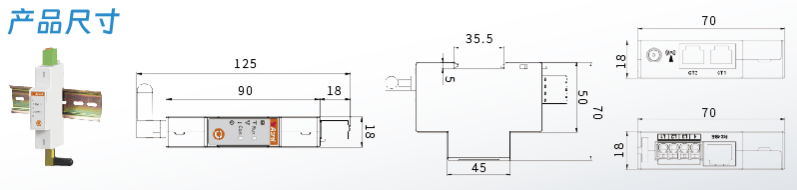

五、 儀表及配套互感器外形尺寸

結語：

戶用光伏儲能防逆流無線通訊智能電表，已超越傳統計量工具的范疇，成為分布式能源系統中重要的“數字神經樞紐”。它以毫秒級響應的準確控制、無縫銜接的無線通訊能力，以及深度融合的能源管理策略，重新定義了家庭與電網的互動方式——從單向的電力消費，轉向雙向的能源協同與價值共創。
