01概述

ADL200W ADL400W系列外置互感器雙回路無線電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。

可以對實時功率等電力參數進行監測計量，支持 Modbus-TCP、http 等協議，通過 Wi-Fi、Lora 通訊方式與逆變器或者能量管理系統（EMS）進行通訊，實現防逆流、調節發電量、電池充放電等功能?？呻p向計量，實現戶用分布式光伏能量管理。

02產品特點

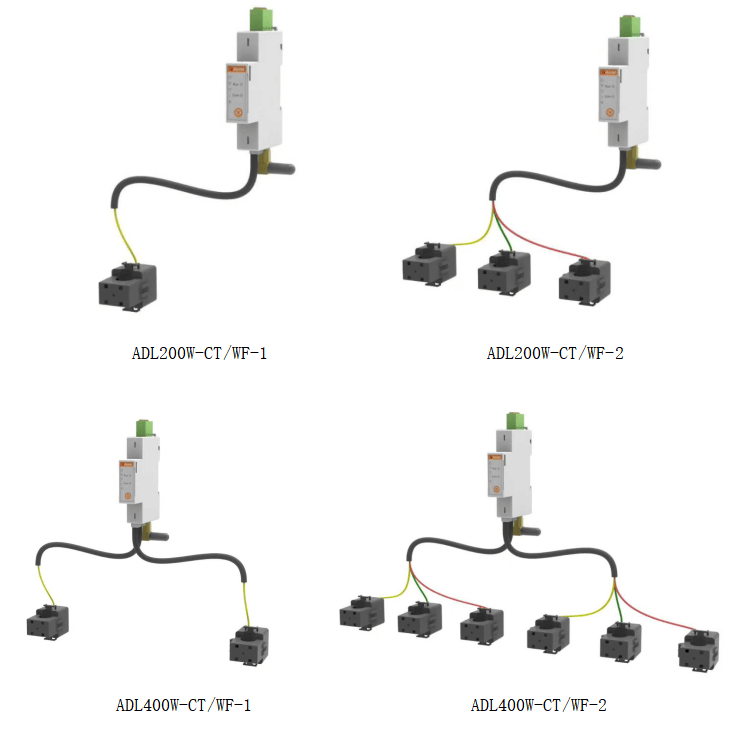

①結構小巧：1P，18mm標準導軌式設計，支持一路單相、兩路單相、一路三相、兩路三相四種應用場景可選；

②無線通訊：支持Lora和WiFi通訊；

③插拔式電壓端子：電壓端子插拔方便安裝，端子接線采用按壓式固定設計降低接線難度；

④接線自適應調整：支持接線診斷，可識別異常接線情況，可與逆變器配合實現CT失效診斷、電壓電流錯相調整、電流反向調整；

⑤電參量快速更新：電參量50ms更新；

⑥認證齊全：CE-RED、ROHS、REACH、SGS。

03應用場景

安科瑞 ADL200W/ADL400W 戶用光儲防逆流無線電能表，核心適配戶用光儲及新能源發電相關場景，具體應用如下：

①戶用儲能系統：實時監測電池充放電電流、功率等參數，通過與能量管理系統通訊，動態優化充放電策略；

②光儲一體化系統：打通 “光伏發電 - 儲能存儲 - 家庭用電” 全鏈路，既能計量光伏板實時發電量，又能追蹤儲能電池的能量吞吐?tīng)顟B(tài)，配合防逆流功能平衡光伏出力與家庭負荷，提升清潔能源自用率，減少對電網依賴；

③陽臺/屋頂光伏系統：針對家庭小型光伏場景，計量光伏發電量與家庭實時用電量，當光伏出力超過家庭負荷時，立即觸發防逆流控制，避免多余電能反向輸送至電網，符合部分地區電網接入規范；

④光伏并網/微逆/交流耦合系統：適配傳統光伏并網場景，準確計量并網電能；在微逆系統中，可匯總監測多臺微逆的總出力；在交流耦合系統里，能協調光伏發電與儲能充放電，實現全系統電力參數監測與防逆流管控；

⑤農村自建房/別墅光伏場景：憑借接線自適應調整和寬溫工作特性，可適應農村自建房接線環境復雜、別墅安裝空間有限的需求，同時在高溫、低溫等戶外惡劣環境下穩定運行，準確計量與防逆流控制兩不誤。

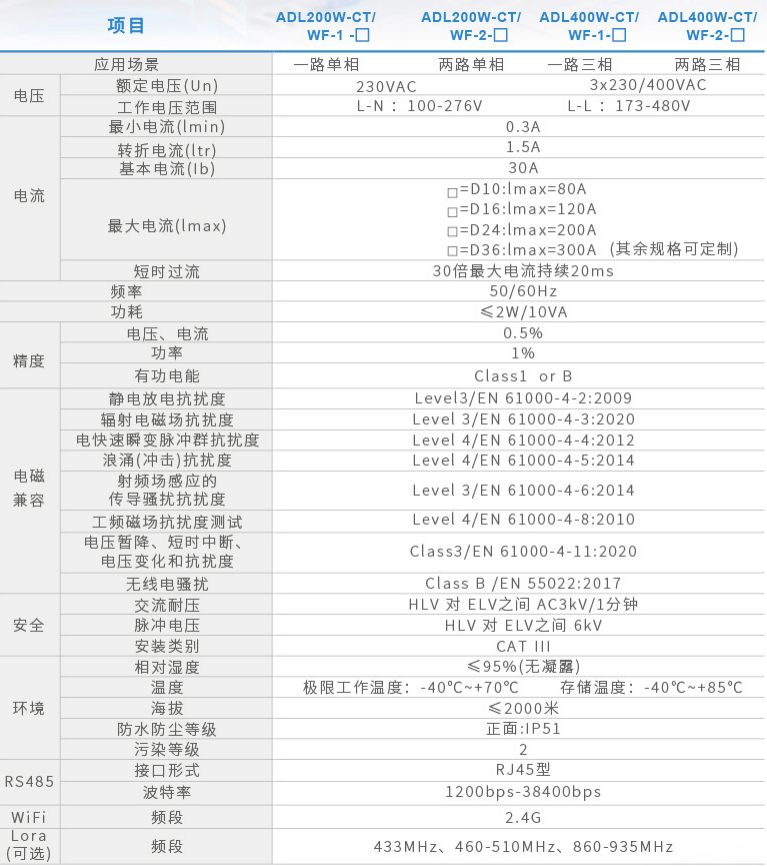

04技術參數

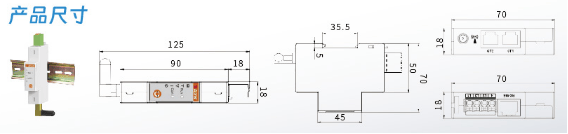

05產品尺寸
