實驗名稱：測試壓電材料的在大功率激勵下的性能指標參數變化

研究方向：壓電材料的大功率性能參數表征

實驗?zāi)康模罕緦?shí)驗旨在探究不同PT含量的PMN-PT單晶在高功率激勵場景下的性能變化規律，評估其在高功率傳感器和換能器中的應用潛力。通過恒壓法測試系統，獲取材料的關鍵性能數據，為優化壓電材料設計提供指導。

實驗內容：室溫保持在25℃，濕度為50±10%，在標準的大氣壓強101kPa下進行測試。實驗針對Pt含量為26%、29%和33%的PMN-PT單晶，測試其在高功率激勵下的壓電系數、機電耦合系數、機械品質因數和柔度系數的變化情況，分析PT含量對材料性能的影響。

測試設備：信號發生器；功率放大器：Aigtek的ATA-3080；阻抗分析儀；數據采集卡；PC；電壓探頭和電流探頭等。

實驗過程：使用信號發生器生成掃頻信號。通過ATA-3080功率放大器將信號放大，施加于PMN-PT單晶樣品。記錄樣品在不同功率激勵下的電流和電壓，生成阻抗曲線。提取特征頻率，計算關鍵材料參數，包括壓電系數、機電耦合系數和機械品質因數等。對比不同Pt含量的單晶性能差異。

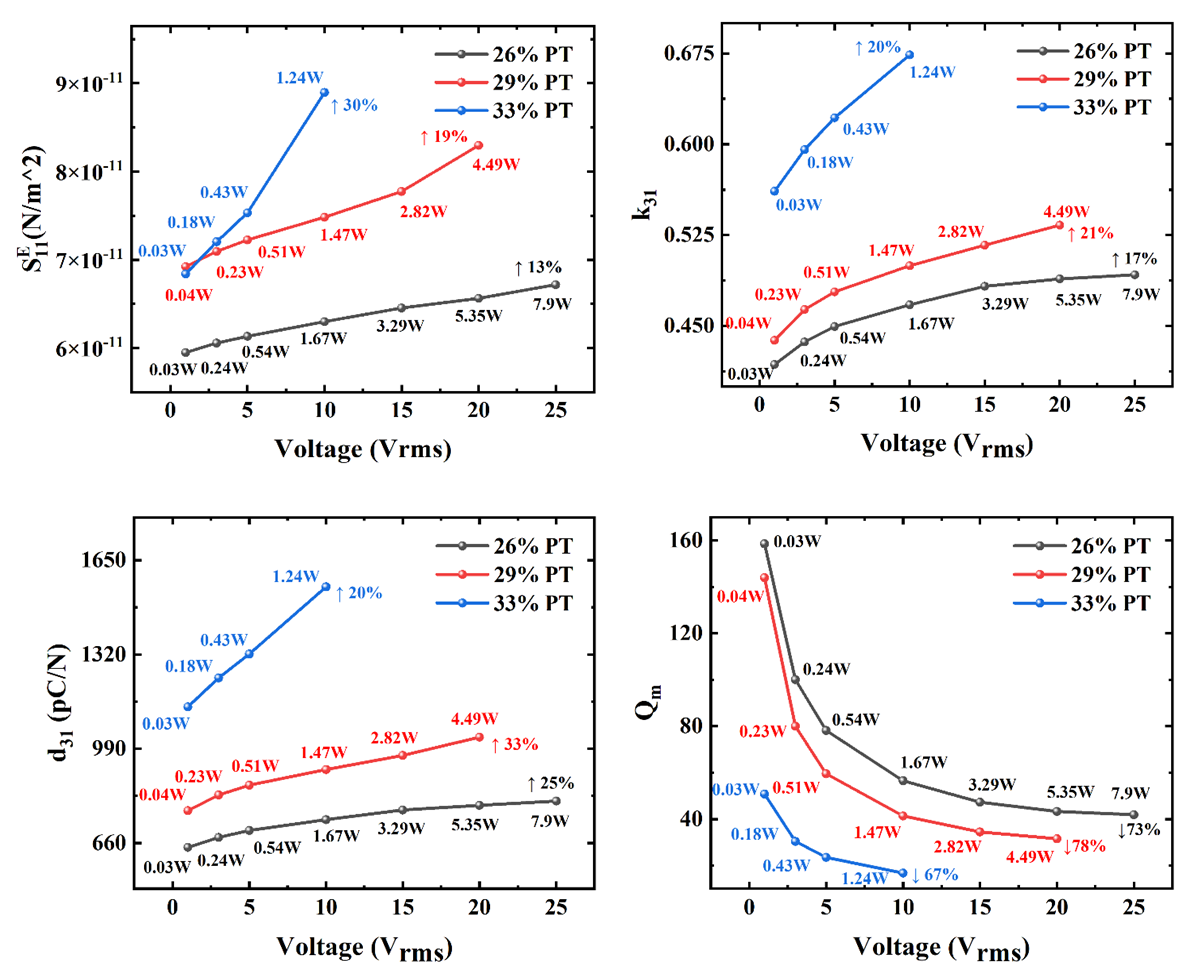

測試結果：結果顯示，26%PT含量：壓電系數增加25%，柔度系數增加12%，機電耦合系數增加17%，機械品質因數降低73%。29%PT含量：壓電系數增33%，柔度系數增加20%，機電耦合系數增加21%，機械品質因數降低78%。33%PT含量：壓電系數增加20%，柔度系數增加30%，機電耦合系數增加20%，機械品質因數降低55%。結果表明，PT含量增加顯著影響材料性能，尤其在大功率激勵下表現出明顯的溫度敏感性和退極化現象。

Aigtek安泰功率放大器在本次實驗中發揮的作用：

Aigtek安泰功率放大器（ATA-3080）將信號發生器產生的低功率信號放大至高功率，確保PMN-PT單晶能夠在實驗所需的高電場強度下工作。放大器提供高精度的輸出信號，保證了測試數據的可靠性和可重復性。支持寬頻率范圍的輸入和放大，滿足從低頻到高頻的實驗需求。內置過載和過熱保護功能，保護了實驗設備的安全。

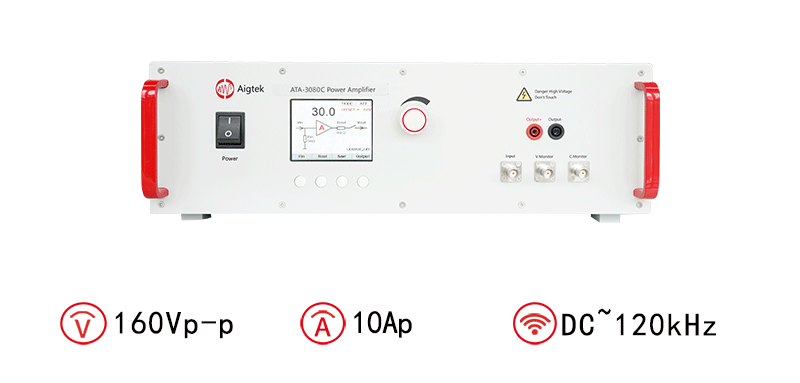

功率放大器推薦：ATA-3080C功率放大器

圖：ATA-3080C功率放大器指標參數
