一、項目背景與需求

某新能源汽車電池模組生產廠商為提升產線智能化水平，需實現HMI人機界面（MODBUSTCP主站）與分布式IO系統（EtherNet/IP從站）的實時數據交互。原系統中，HMI采用研華TPC-1581T型號（支持MODBUSTCP協議），分布式IO采用羅克韋爾Allen-Bradley1734-AENT型號（EtherNet/IP協議）。由于協議不兼容，導致設備間無法直接通信，影響產線節拍與質量控制精度。為此，企業引入捷米特JM-EIPM-TCP網關，通過EtherNet/IP轉MODBUSTCP協議轉換技術，實現跨協議設備無縫集成。

二、設備選型與核心參數

HMI人機界面

品牌：研華（Advantech）

型號：TPC-1581T

協議：MODBUSTCP主站

功能：實時顯示產線狀態、下發控制指令（如啟動/停止機械臂）、采集傳感器數據。

分布式IO系統

品牌：羅克韋爾自動化（RockwellAutomation）

型號：1734-AENT

協議：EtherNet/IP從站

功能：連接產線上的傳感器（如溫度、壓力、位置傳感器）和執行器（如氣缸、電磁閥），實現數據采集與控制輸出。

協議轉換網關

品牌：捷米特（Gemitec）

型號：JM-EIPM-TCP

核心參數：

協議支持：EtherNet/IP主站（最大126個從站）、MODBUSTCP服務器/客戶端

通信速率：1Mbps（適配高速控制需求）

數據長度：輸入/輸出各500字節

環境適應性：工作溫度-25℃~55℃，IP20防護等級

冗余設計：雙電源供電、雙網口環網冗余

三、EtherNet/IP轉MODBUSTCP協議轉換配置流程

1.硬件連接與IP規劃

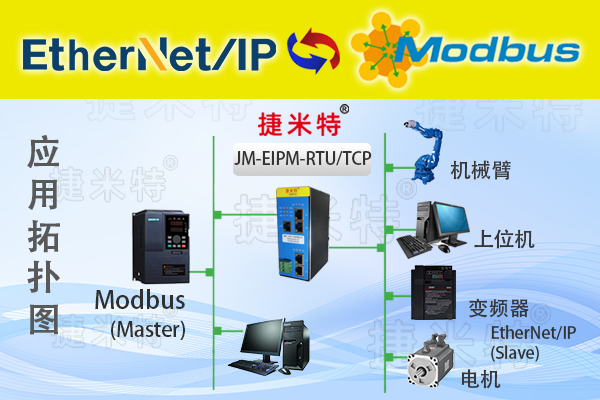

網絡拓撲：

HMI（TPC-1581T）與網關通過工業交換機連接，IP地址規劃為192.168.1.10（HMI）、192.168.1.100（網關MODBUSTCP端口）。

分布式IO（1734-AENT）通過RJ45直連網關EtherNet/IP端口，IP地址為192.168.1.20。

物理連接：

網關采用MDI/MDIX自檢測技術，支持交叉線/直連線自適應，簡化布線復雜度。

2.網關參數配置

EtherNet/IP主站設置

使用EIPscan軟件創建工程，添加1734-AENT作為從站，設置輸入/輸出數據長度各16字節。

定義實例ID（InstanceID）：

輸入數據（傳感器反饋）映射至Instance100（生產者標簽）。

輸出數據（控制指令）映射至Instance150（消費者標簽）。

MODBUSTCP服務器配置

通過GWConfig軟件配置網關為MODBUSTCP服務器模式，端口502。

映射寄存器地址：

機械臂目標位置寫入HMI的MB3100（MODBUS地址40001）。

傳感器實時狀態讀取至HMI的MB2000（MODBUS地址41001）。

數據交互驗證

在HMI端調用MODBUSTCP指令塊（如MB_SERVER），設置非優化訪問模式DB塊，將控制指令映射至Q區，狀態反饋映射至I區。

通過TIAPortal變量表與1734-AENT的RSLogix5000軟件，驗證位置指令（X/Y/Z坐標）實時同步至分布式IO，且故障信號（如碰撞報警）準確上傳至HMI。

四、EtherNet/IP轉MODBUSTCP協議轉換的應用效果

效率提升

跨協議通信實現后，電池模組裝配節拍從120秒/件縮短至90秒/件，產能提升25%。

網關響應時間≤15ms，滿足產線高速控制需求。

質量控制優化

HMI實時顯示傳感器數據，支持動態調整機械臂路徑，產品不良率從1.2%下降至0.3%以下。

系統擴展性增強

網關支持多設備接入，為未來新增視覺檢測單元（如基恩士CV-X系列）預留接口，避免協議重復開發成本。

容錯與穩定性

模擬網絡中斷測試中，網關自動重連機制確保10秒內恢復通信，保障產線連續運行。

五、技術亮點與行業價值

透明通信機制

捷米特JM-EIPM-TCP網關通過內部緩沖區映射技術，實現EtherNet/IP與MODBUSTCP數據區的透明傳輸，用戶無需修改原有設備程序。

工業級可靠性

網關通過EFTLevel4、浪涌Level2認證，適應電磁干擾強烈的產線環境，MTBF（平均無故障時間）超過10萬小時。

標準化配置流程

提供EDS文件導入、GSD文件集成等標準化工具，縮短工程部署周期。例如，本案中從設備選型到正式投產僅耗時3周。

六、總結與展望

本案例驗證了EtherNet/IP轉MODBUSTCP協議轉換技術在智能制造領域的核心價值。捷米特JM-EIPM-TCP網關通過高兼容性、低延遲和強穩定性，成功解決了異構協議設備間的通信壁壘，為新能源汽車、半導體封裝等高增長行業提供了可復制的智能化升級方案。未來，隨著工業互聯網與數字孿生技術的深化，此類協議轉換網關將成為構建“系統智能”的關鍵基礎設施，推動制造業向全鏈路數字化演進。

更多詳細內容或具體配置過程可咨詢羽工。
