一、項目背景與需求分析

在某大型能源基礎設施項目中，SCADA系統（主站設備品牌：研華科技，型號：WebAccess9.0）需實時監控AGV小車（從站設備品牌：新松機器人，型號：AGV-3000）的運行狀態。然而，SCADA系統采用MODBUSTCP協議，而AGV小車基于EtherNet/IP協議通信，兩者協議不兼容導致數據無法直接交互。為解決這一問題，項目團隊引入捷米特JM-EIPM-TCP協議轉換網關，通過EtherNet/IP轉MODBUS TCP協議轉換功能，實現SCADA系統與AGV小車的無縫通信。

二、設備配置與網絡架構

1.核心設備清單

·協議轉換網關：捷米特JM-EIPM-TCP（支持雙向數據映射，最大輸入輸出字節數500字節）

·SCADA系統：研華WebAccess9.0（MODBUSTCP主站，IP地址：192.168.1.10）

·AGV小車：新松AGV-3000（EtherNet/IP從站，IP地址：192.168.1.20）

·網絡交換機：華為S5720-28P-LI（千兆工業交換機）

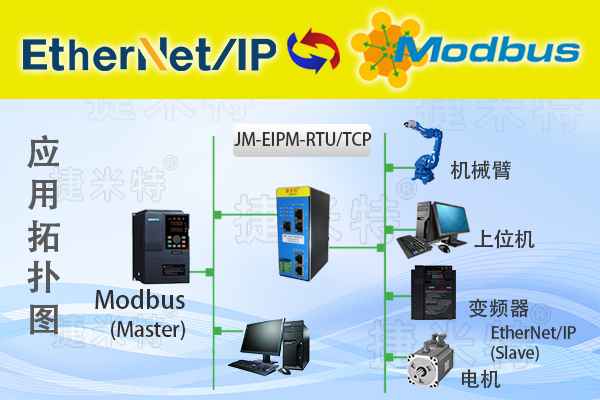

2.網絡拓?fù)湓O(shè)計

·網關角色：JM-EIPM-TCP作為協議轉換核心，左側接口配置為MODBUSTCP從站（端口502），右側接口配置為EtherNet/IP主站。

三、EtherNet/IP轉MODBUSTCP協議轉換實施步驟

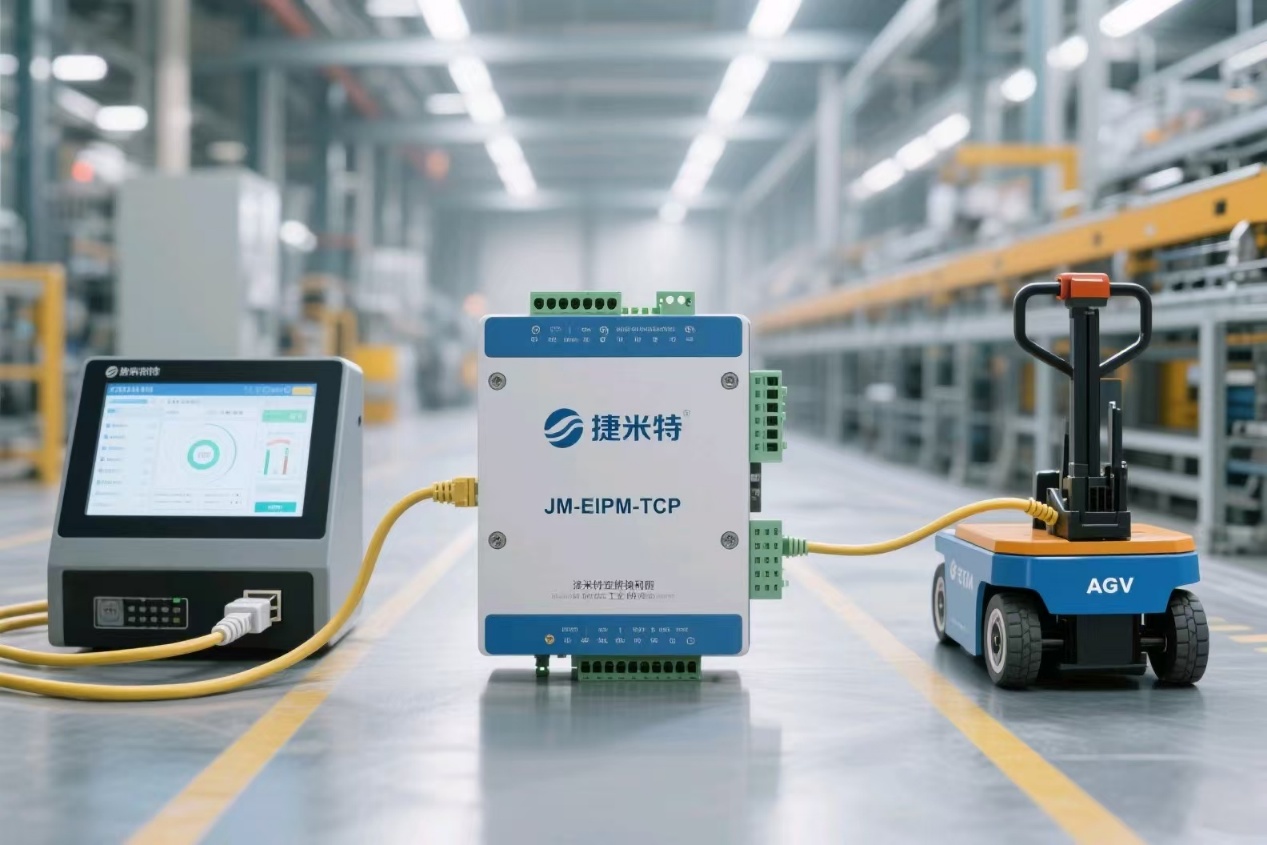

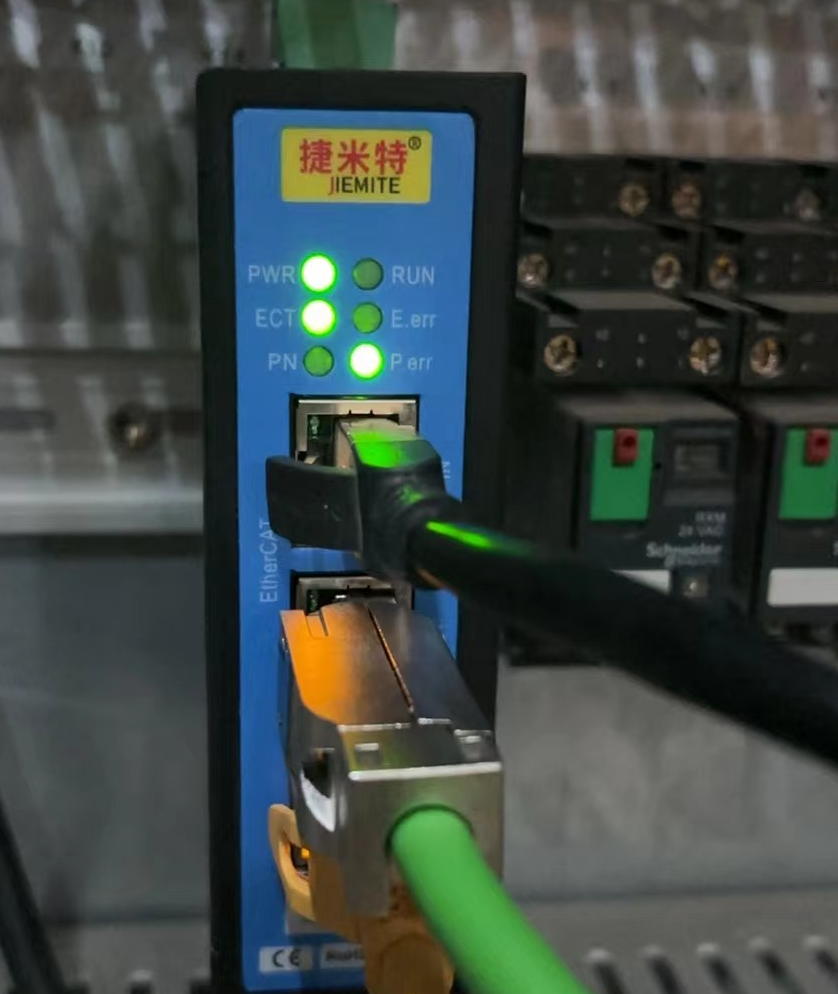

1.網關硬件部署

·物理連接：使用六類屏蔽網線將網關的ETH1接口連接至華為交換機，ETH2接口連接至AGV控制柜的EtherNet/IP端口。

·電源配置：采用24VDC工業電源供電，電流需求≤150mA。

2.網關軟件配置

（1）EtherNet/IP側參數設置

1.設備發現：通過網關配置軟件（JM-ConfigToolV3.2）掃描局域網，識別AGV-3000的IP地址（192.168.1.20）。

2.標簽映射：

o從AGV的EtherNet/IP標簽庫中導入關鍵參數：

§電池電壓（Tag_BatteryVoltage，地址：0x0100，數據類型：FLOAT）

§運行速度（Tag_Speed，地址：0x0104，數據類型：INT）

§故障代碼（Tag_ErrorCode，地址：0x0108，數據類型：UINT）

o配置數據刷新周期為200ms，確保SCADA系統實時性。

（2）MODBUSTCP側參數設置

1.寄存器映射：

o將AGV參數映射至MODBUS保持寄存器（40001-40003）：

2.功能碼配置：

o使用功能碼03（讀取保持寄存器）和功能碼06（寫入單個寄存器），實現SCADA系統對AGV的監控與控制。

3.SCADA系統集成

1.驅動配置：在研華WebAccess中創建MODBUSTCP驅動，設置網關IP（192.168.1.15）和端口（502）。

2.數據點綁定：

o將WebAccess的IO點與MODBUS寄存器關聯：

§AI_001（電池電壓）→40001

§AI_002（運行速度）→40002

§DI_001（故障狀態）→40003（通過位操作提?。?/p>

四、EtherNet/IP轉MODBUSTCP協議轉換效果驗證

1.通信測試

·數據準確性：通過網關日志監控，AGV參數與SCADA顯示值誤差≤0.1%，滿足能源設施監控精度要求。

·實時性測試：在AGV加速/減速過程中，SCADA系統數據刷新延遲≤300ms，符合工業自動化標準。

2.故障診斷

·網絡中斷恢復：模擬ETH1接口斷開后重新連接，網關自動重建MODBUSTCP會話時間≤5秒。

·協議兼容性：驗證網關對EtherNet/IP隱式報文（I/O數據）和顯式報文（參數讀寫）的轉換能力，確保AGV控制指令無丟失。

五、EtherNet/IP轉MODBUSTCP協議轉換應用價值

1.技術層面

·協議解耦：通過JM-EIPM-TCP網關，SCADA系統無需修改MODBUSTCP協議棧即可兼容EtherNet/IP設備，降低系統升級成本。

·數據透明傳輸：網關支持IEEE754浮點數、BCD碼等工業數據格式轉換，確保AGV參數在異構網絡中無損傳遞。

2.商業層面

·投資回報率（ROI）：項目實施后，AGV故障響應時間縮短60%，年維護成本降低約12萬元。

·可擴展性：網關預留2個以太網接口，支持未來新增光伏逆變器（MODBUSTCP）和儲能系統（EtherNet/IP）的集成。

六、經驗總結與行業推廣

本案例證明，捷米特JM-EIPM-TCP網關通過EtherNet/IP轉MODBUS TCP協議轉換功能，有效解決了能源基礎設施中異構協議設備的互聯難題。其核心優勢包括：

1.零代碼配置：通過圖形化界面完成協議映射，縮短工程實施周期40%以上。

2.工業級可靠性：工作溫度范圍-40℃~85℃，MTBF（平均無故障時間）≥50,000小時，適應能源行業嚴苛環境。

目前，該解決方案已推廣至智慧電廠、油氣管道巡檢機器人等場景，為工業物聯網（IIoT）架構下的設備互聯提供了標準化路徑。未來，隨著TSN（時間敏感網絡）技術的普及，EtherNet/IP轉MODBUS TCP協議轉換網關將進一步融合確定性通信能力，助力能源基礎設施向智能化、低碳化更多詳細內容或具體配置過程可聯系羽工。
