前言：

嵌入式領域，因應用場景及項目需求，演化出了大量不同種類的核心板封裝形態，如郵票孔，MXM金手指，BTB連接器，各有優勢。廣州眺望電子基于芯馳D9 Pro處理器，推出Core-D9360核心板產品。在設計中也充分考慮工業類用戶開發與使用中的難點，下面為大家剖析一下其中的參數與設計巧思。

一、處理器介紹

芯馳D9工業處理器是專為新一代電力智能設備、工業互聯網設備、工業控制設備、工業機器人、工程機械、軌道交通等先進工業應用設計的高可靠、高安全、高實時、高性能芯片。

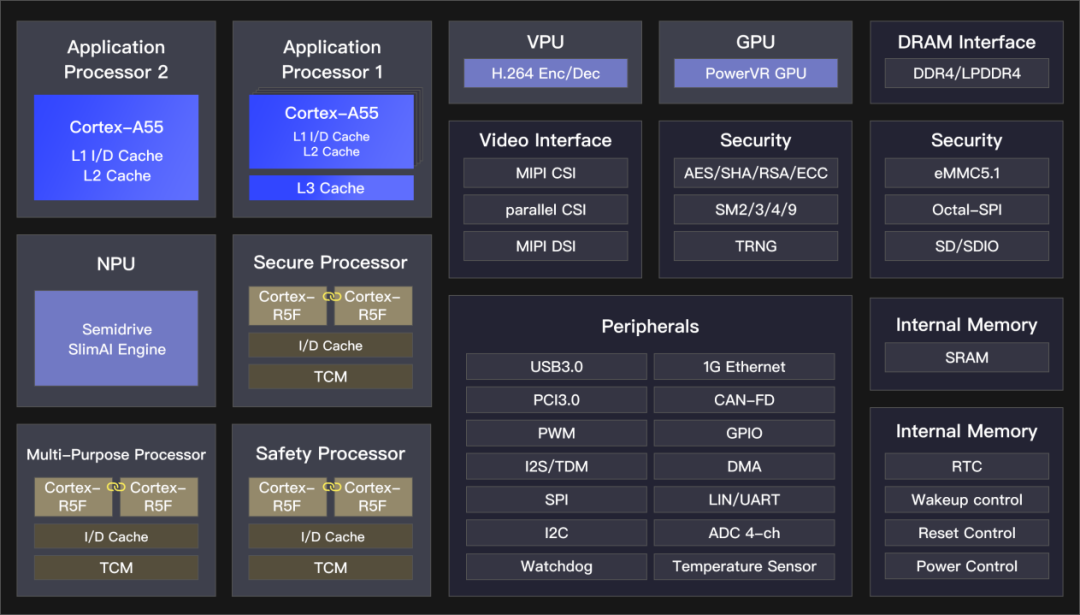

采用多核異構芯片架構，內置高性能的Cortex-A55 CPU內核及雙核鎖步的高實時高可靠Cortex R5內核；支持安全啟動且配套安全OS，內置HSM支持TRNG、AES、RSA、SHA、SM2/3/4/9；內置了大容量三級Cache并支持多中斷并行響應執行功能；集成了PCIe3.0/USB3.0/Ethernet TSN/SDIO3.0/CAN FD/Octal SPI/SPI/I2C/UART&LIN等豐富的外設接口。

二、核心板介紹

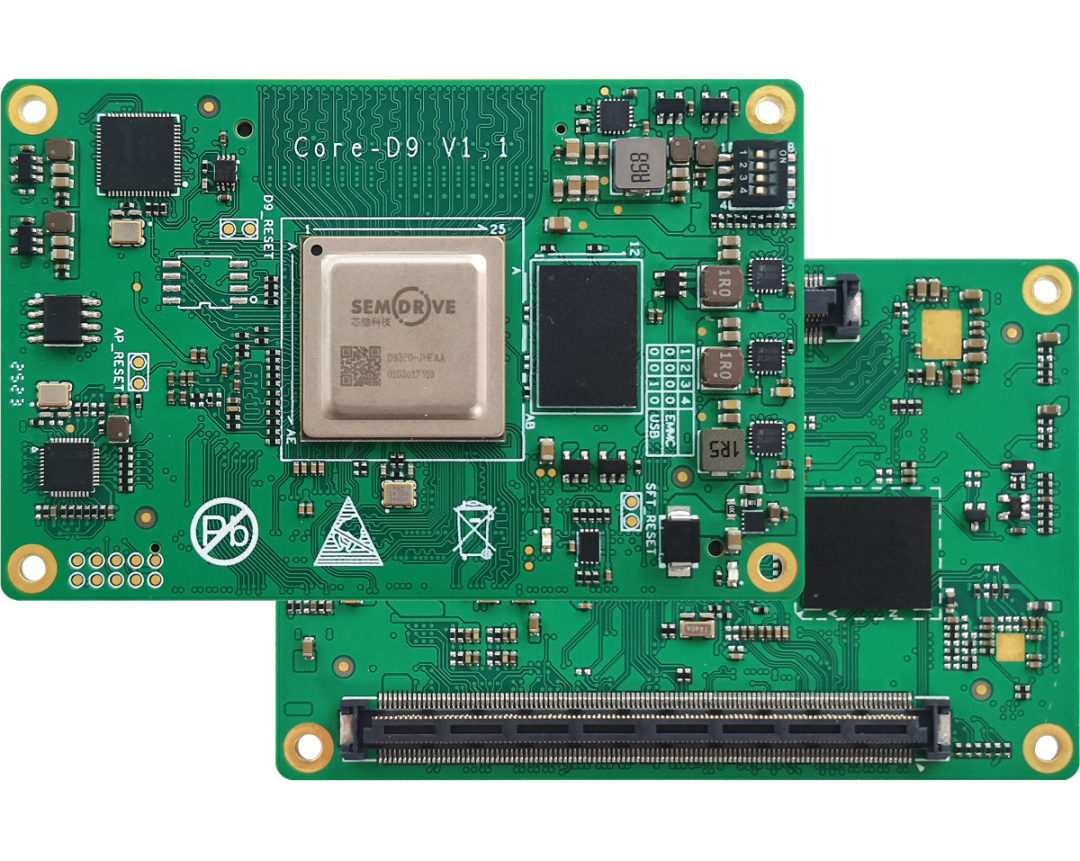

如此高性能處理器，我們該如何最大化適用于工業、交通、電力、醫療、機器人、工業物聯網等高可靠、長生命周期客戶呢，因此先話不多說，先上產品大圖

TOP面可見關鍵元器件如下：

芯馳D9360 CPU

1PCS LPDDR4x顆粒，支持2GB/4GB/8GB版本

YT8531 裕太微千兆PHY芯片

LT8912B 龍訊MIPI轉HDMI芯片

DC-DC分立電源

預留SPI Falsh

燒錄撥碼開關

硬件看門狗電路

BOTTOM面可見關鍵元器件如下：

COMe Type10 220Pin連接器

BTB 自定義 120Pin連接器

eMMC存儲顆粒

三、核心板參數

Core-D9360標準核心板將全部引腳資源引出，但部分功能是存在引腳功能服用的，用戶在設計時需考慮復用情況，硬件資源主要參數如表3.1所示：

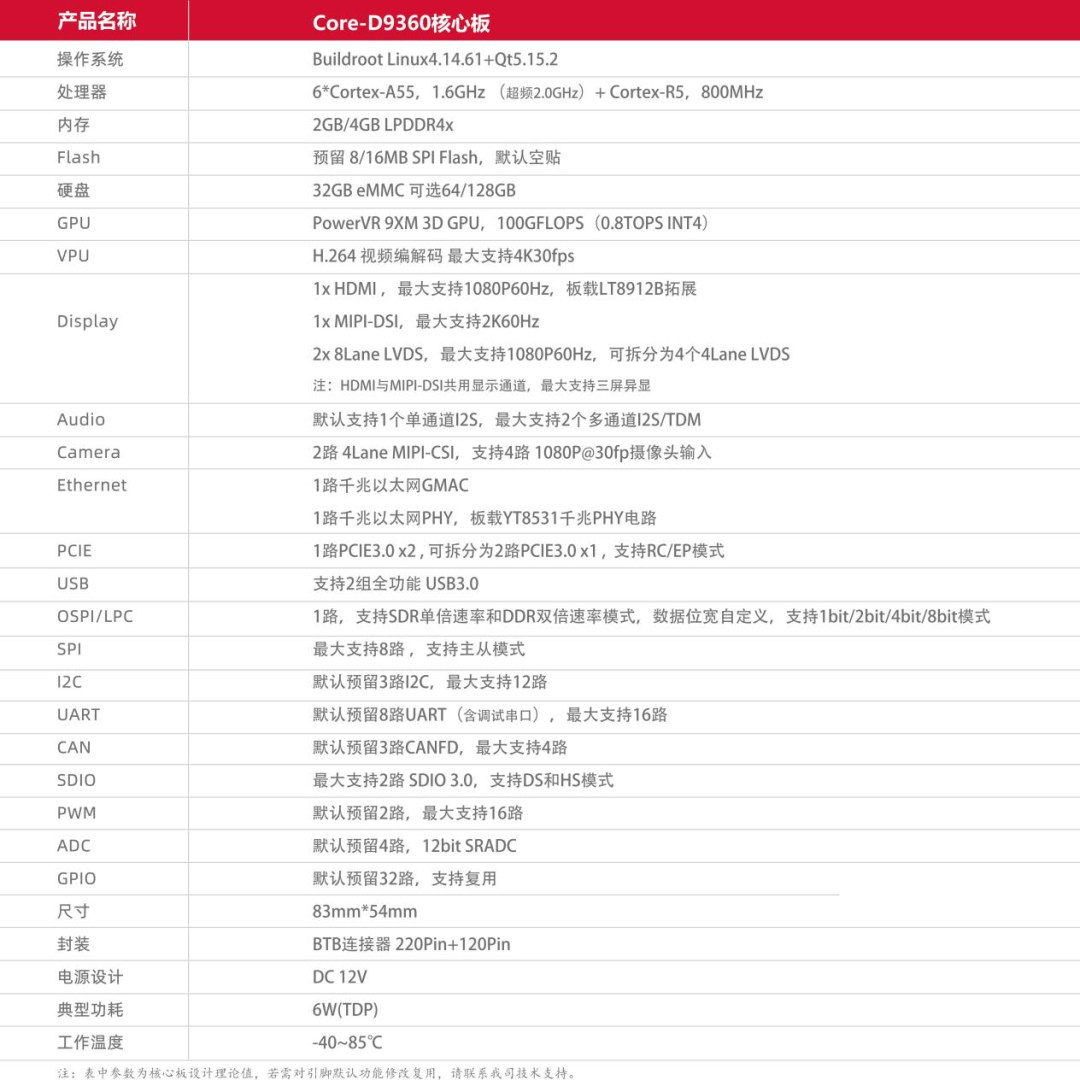

表3.1 D9360核心板參數

在此需要為諸位解析如下幾個特性：

1、核心板采用LPDDR4x 內存顆粒，按照當前市場情況，工規版本單顆粒最大可支持8GB，若有大容量需求可與我們聯系；

2、D9360支持多種引導啟動方式，為方便用戶二次開發，采用eMMC整包燒寫，無需單獨向SPI Flash燒寫引導程序，若有此需求也可與我司技術人員聯系調整；

3、HDMI為核心板上LT8912B MIPI轉HDMI芯片實現，最大分辨率支持1080P，僅支持顯示輸出，不包含HDMI音頻；

4、三屏異顯功能，由于HDMI與剩余MIPI-DSI接口共用顯示通道，因此僅可實現HDMI + 2 路LVDS或MIPI-DSI + 2路LVDS組合；

5、核心板采用兼容COMe Type10封裝規格設計，由于引腳資源問題，220Pin連接器無法用于Type10模塊直接替換，存在部分信號差異，可聯系我司技術人員獲取詳細引腳資料。

6、D9360處理器結溫為125℃，由于功耗與工作溫升略大，因此需要對處理器增加散熱方案以保障高溫穩定運行。

四、核心板設計解析

如上為核心板性能參數的解析，下面帶大家好好挖掘一下核心板設計巧思。

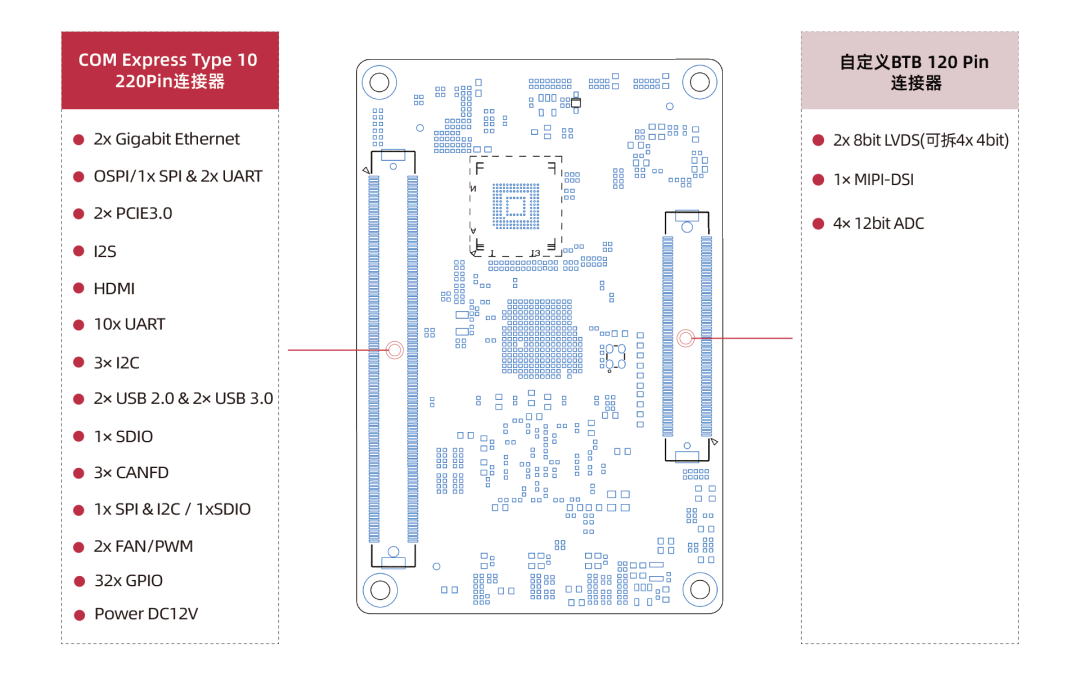

4.1創新型COMe Type10兼容封裝

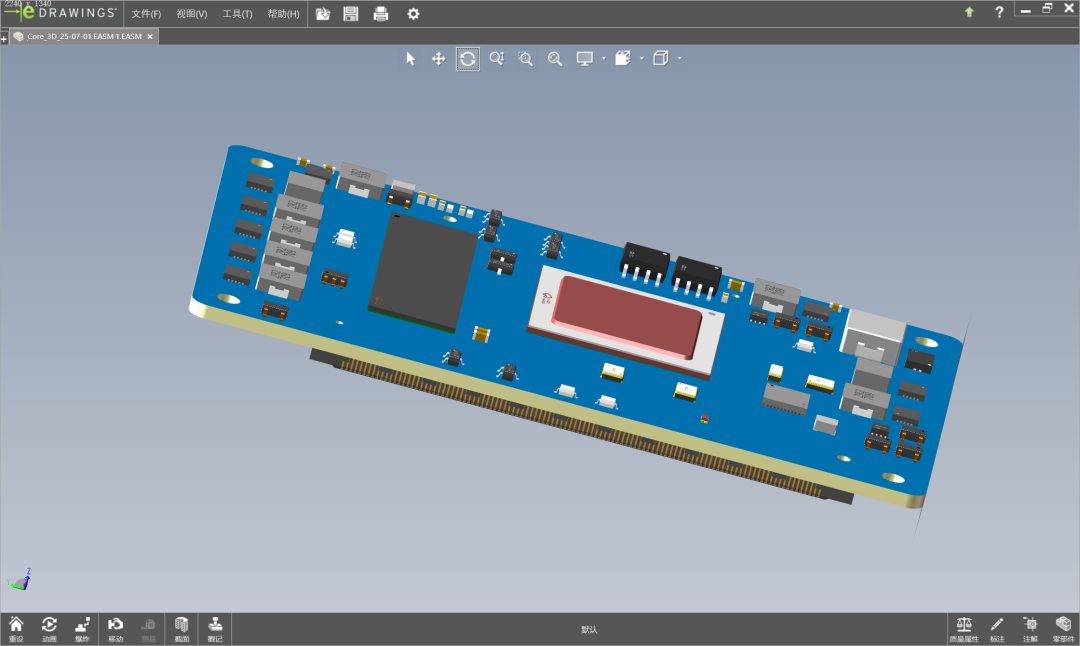

創新型COMe Type10兼容封裝的在結構尺寸、引腳線序、安裝可靠可給予工控客戶更多選擇，用戶靈活場景需要可以自由選擇是否使用自定義線序的120Pin連接器。

4.2高可靠信號穩定

核心板根據使用情況，對部分引腳做了上下拉配置，并對某些信號串聯電阻使用，同時對于高速信號和差分信號的阻抗匹配，信號完整性也高標準，嚴要求控制。

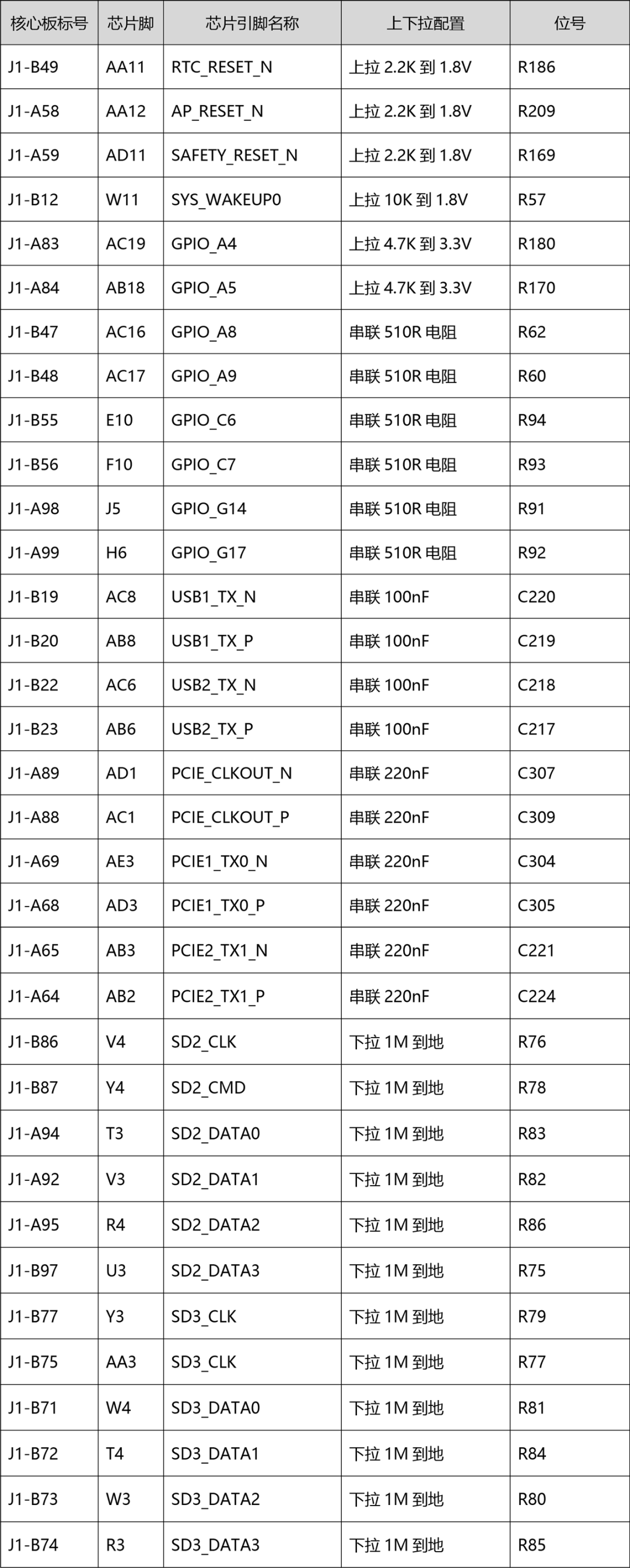

表4.1 D9360核心板引腳說明

4.3用戶快速上手

D9360核心板采用全國產物料選用，簡化電源電路設計，降低成本；滿足-40~85℃工作環境溫度；

在二次開發中，提供全套開源的飛書資料包，可以大大加速開發周期。

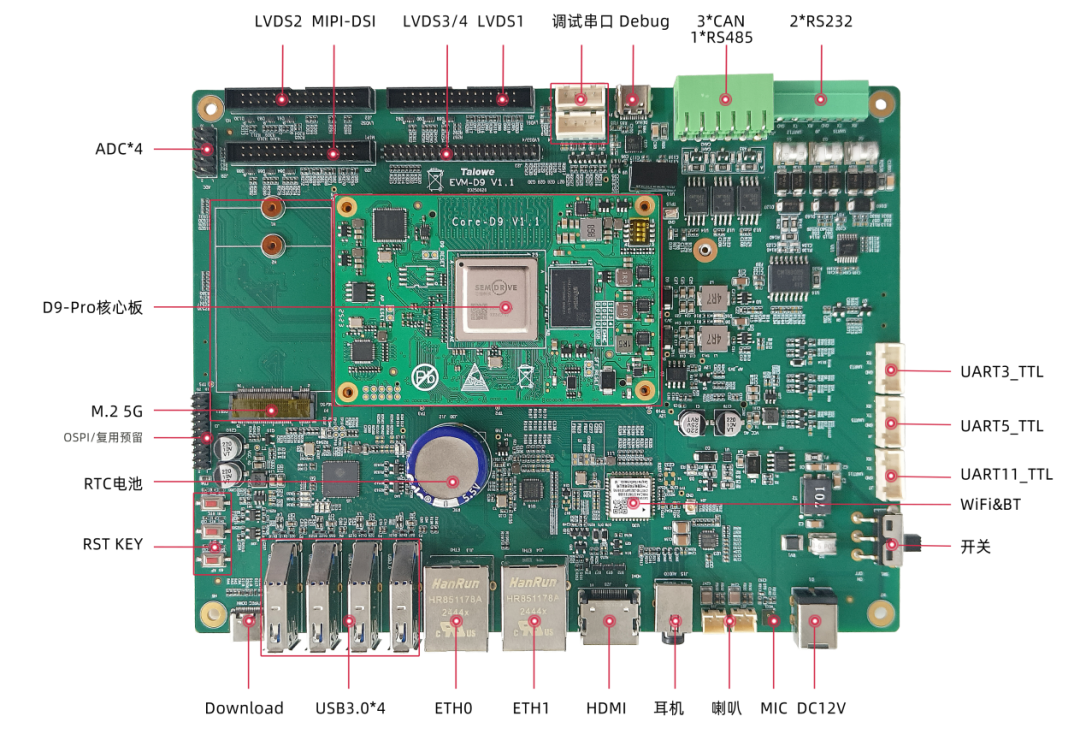

同時提供滿足GB/T 17626 Class C等級的載板，工業級EMC防護設計和保護，接口功能齊全，用戶快速上手評估或進行原型搭建。

同時，還提供可選配外設：

核心板存儲容量定制；

移遠RM500U 5G模組；

7寸LVDS/MIPI液晶套件；

2242 PCIE NVME硬盤；

到此，眺望電子Core-D9360核心板參數與設計解析也以完整呈現，充分挖掘并適配工業應用需要，從設計到項目服務全流程保障。后續也將陸續推出D9360特性功能應用解析與行業案例，敬請關注。
