TPS6115x 是一款高頻升壓轉換器，具有兩個穩壓電流輸出，用于驅動 WLED。每個電流輸出都可以通過外部電阻器單獨編程。每個輸出都有一個專用的選擇引腳，因此兩個輸出可以單獨或同時打開。輸出電流可以通過SEL引腳上的脈寬調制（PWM）信號或ISET引腳上的模擬電壓來降低，從而導致WLED的PWM調光。升壓穩壓器以1.2 MHz固定開關頻率運行，以減少輸出紋波并避免與脈沖頻率調制（PFM）控制相關的可聽噪聲。
*附件：tps61150.pdf

兩個電流輸出非常適合驅動翻蓋式手機中副顯示器和主顯示器的 WLED 背光。這兩個輸出也可用于驅動顯示器和鍵盤背光。當一起使用時，兩個輸出可以為一個大型顯示器驅動多達 14 個 WLED。

除了小電感器、小電容器和 3 mm × 3 mm VSON 封裝外，內置 MOSFET 和二極管無需任何外部功率器件?？傮w而言，該設備提供了一個極其緊湊的解決方桉，具有高效率和足夠的靈活性。

特性

• 2.5V至6V輸入電壓范圍
• 兩個輸出，每個輸出高達 27 V
• 0.7-A 集成開關
• 內置功率二極管
• 1.2MHz固定PWM頻率
• 可單獨編程的輸出電流
• 輸入到輸出隔離
• 內置軟啟動
• 過壓保護
• 效率高達 83%
• 高達 30kHz 的 PWM 調光頻率

參數

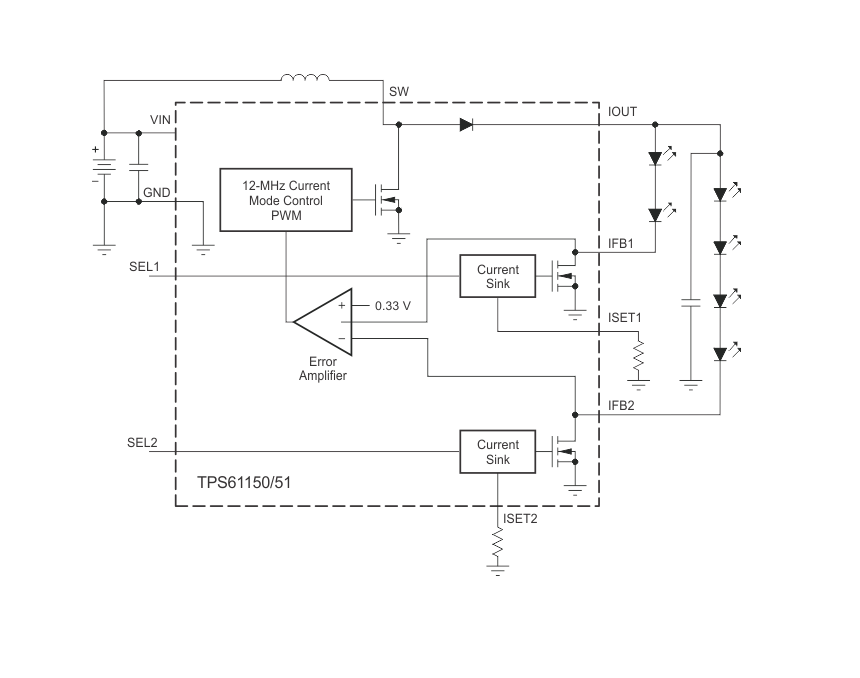

方框圖

?1. 核心特性?

• ?輸入電壓范圍?：2.5V至6V，支持單節鋰電池供電。
• ?雙輸出設計?：每路輸出可達27V（TPS61150）或22V（TPS61151），集成0.7A開關和功率二極管。
• ?高效控制?：1.2MHz固定PWM頻率，支持高達30kHz的PWM調光頻率，效率達83%。
• ?保護功能?：過壓保護（OVP）、欠壓鎖定（UVLO）、熱關斷（160°C閾值）。

?2. 關鍵應用場景?

• 翻蓋手機的主/副屏背光驅動
• 顯示屏和鍵盤背光
• 單路最多驅動14顆WLED（如大尺寸顯示面板）

?3. 技術亮點?

• ?獨立電流編程?：通過外部電阻（ISET引腳）分別設置兩路輸出電流
• ?靈活調光方案?：
  • ?PWM調光?：通過SEL引腳控制開關，支持高頻（≤33kHz）以避免可聞噪聲。
  • ?模擬調光?：通過外部DC電壓調整ISET引腳電流。
• ?自適應反饋?：動態調節輸出以匹配不同LED串的電壓需求，優化效率。

?4. 設計要點?

• ?電感選擇?：推薦10μH電感（DCR 150-450mΩ），如TDK VLCF4018T-100MR74-2。
• ?電容配置?：輸入/輸出建議使用1μF陶瓷電容（如TDK C2012X5R1E105K）。
• ?布局優化?：縮短高電流路徑，信號地與功率地單點連接，降低EMI風險。

?5. 封裝與型號?

• ?封裝?：3mm×3mm VSON-10（DRC），帶散熱焊盤。
• ?型號差異?：TPS61150 OVP閾值28V，TPS61151為22V，適用于不同電容耐壓需求。

?6. 典型電路示例?

• ?雙路驅動?：共用單電感，獨立控制兩路LED電流（圖8）。
• ?PWM優化電路?：通過串聯電阻或固定高電壓串減少輸出紋波（圖16-17）。
