隨著儲能逆變產品在亞非拉等新興市場的爆發式增長，帶屏設備正快速成為客戶標配。其中7寸、1024×600分辨率的大屏人機界面（HMI）因顯示內容豐富、交互直觀，受到越來越多終端用戶青睞。

2024 年數據顯示，我國出口亞洲市場的逆變器金額達 201億元，同比增速31%；拉美市場出口金額75億元，同比增長27%，其中沙特、印度、巴基斯坦等國的出口同比增幅均超過95%。這一趨勢推動下人機界面（HMI）配置持續升級，7寸1024×600分辨率的大屏方案憑借高像素密度與高亮度優勢，在戶外強光環境下仍保持清晰顯示，已成為工業控制場景的 "黃金尺寸"。

然而高分辨率屏幕也帶來顯著的技術挑戰：在嵌入式系統常用的RGB565色彩格式下（每個像素占用2字節），1024×600分辨率的單幀圖像需占用1.2MB內存。若要實現流暢動畫效果與雙緩沖機制，則需更多RAM空間，這對主流MCU提出了嚴峻考驗。如何在31%的市場增速與技術性能要求之間找到平衡，成為行業突圍的關鍵課題。

利爾達7寸屏GUI方案

針對上述痛點，利爾達展芯依托ST旗艦MCU STM32H7S/STM32U5G9推出了高性能7寸屏GUI方案，并提供多種配置選擇，以靈活滿足不同客戶對性能與成本的差異化需求。

1、頂配性能——16線PSRAM+8線Flash

采用STM32H7S7L8H6H等高配型號，支持16線PSRAM，可實現雙緩沖流暢顯示，動畫效果可達40-60FPS，適用于對UI流暢度有極高要求的場景。

2、均衡配置——8線PSRAM+8線Flash

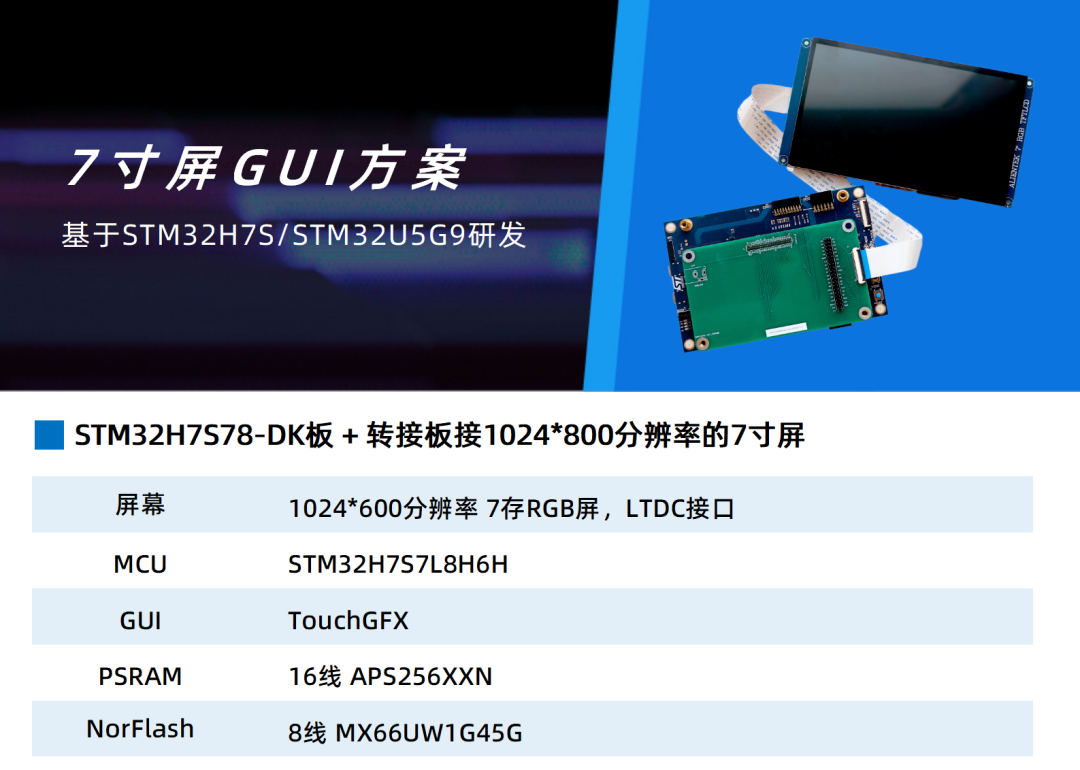

基于STM32H7S78-DK板通過將XSPI1配置為8線模式并外接8線PSRAM，該方案仍可實現雙緩沖及多種動畫效果，但在部分動畫流暢性上略遜于16線PSRAM方案，適用于對幀率和動畫復雜度要求不高的應用場景。

3、低成本方案——虛擬幀緩沖技術（無需外擴RAM）

在最新版本的TouchGFX 4.25.0中引入了虛擬幀緩沖技術，該技術需借助MCU上的GFXMMU外設，能夠以較小內存驅動高分辨率屏幕。對于1024×600分辨率的屏幕，采用1/4幀緩存時僅需300KB RAM，從而可直接使用內部RAM，無需外擴內存，有效降低成本。該方案適用于界面動畫較少或刷新元素不多的應用場景。

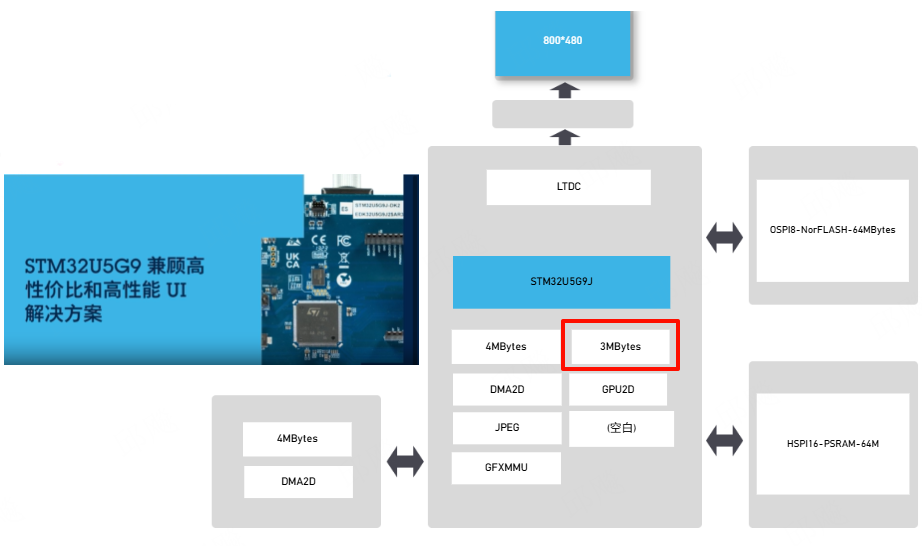

4、內置大RAM方案——STM32U5G9

STM32U5G9的內部連續SRAM有3008KB，可以滿足1024*600分辨率RGB565雙buffer的需求（2.4MB），內部ram的速率很高，可以實現非常流暢的動畫效果。并且在跑TouchGFX的時候?qū)崟rCPU負載不高，在一些靜止界面，只有1%的CPU load，在一些動畫界面，根據動畫的復雜度，cpu負載大約在10%-40%之間。

除了在光伏與儲能領域表現出色，7寸屏GUI解決方案還可廣泛應用于多個嵌入式顯示場景，包括智能家居中控屏、門禁考勤終端、電梯內屏信息展示、樓宇自動化控制界面，甚至無紙記錄儀等工業儀表設備。憑借高性能圖形處理能力、豐富的連接性與高穩定性，該方案可滿足各類人機交互需求，幫助客戶打造流暢、美觀且響應迅捷的終端顯示產品。

一站式全鏈賦能加速產品落地

利爾達展芯擁有行業領先的全圖譜產品，器件代理產品線豐富多元，廣泛覆蓋儲能逆變產品及其他HMI項目中的主控單元、傳感器、通信模組等關鍵部件，可提供覆蓋“選型-開發-量產”全生命周期的一站式服務支持，滿足全方位的應用需求。

公司不僅可提供完整的硬件設計參考與軟件集成方案，還配備專業AE技術團隊，為客戶提供敏捷高效的技術開發支持：包括硬件定制與優化建議、TouchGFX圖形庫集成與調試支持、性能調優與內存管理指導、量產前的系統驗證與測試支持等。全方位的服務模式能有效幫助客戶縮短新機型的開發周期，顯著加快產品上市步伐。

利爾達展芯始終致力于將高效穩定的產品與專業貼心的服務深度融合，助力客戶應對數字化浪潮中的各項挑戰，加速項目落地與價值實現。未來，我們也將繼續與意法半導體（ST）緊密協作，整合雙方領先的技術能力和豐富的行業資源，為光伏與儲能領域客戶提供從核心硬件到圖形界面開發的全流程、高可靠技術保障。
