在追求“雙碳”目標的當下，風能作為清潔能源的主力軍之一，其穩定高效運行直接關系到能源供應和電網的安全。在這龐然大物內部，精準的“感知神經”系統正默默守護著每一次電流的平穩傳輸。今天，我們來聊聊這感知神經系統——高精度電流傳感。

風機運行的電流監測挑戰

自然界的風，正所謂風云變幻，高深莫測，風機時刻面臨著風速不定頻繁啟停，啟動時風機受到大電流沖擊，可能觸發過流保護機制。；另外，也受到雷雨天氣等外界干擾，瞬態高壓也可能損壞設備。另外，風機內部，過流、短路、絕緣老化等問題。因此，風機需要實時精確測量直流/交流/脈沖電流，這就要求檢測器件具備高絕緣、低溫漂、快速響應等特性。

常見風機電流檢測方案對比

場景分析和選型建議：

• 1.5MW風機變流器：通常采用霍爾閉環傳感器（如芯森CS3A 100 P00），測量±100A直流電流，配合PLC實現過流保護。
• 3MW海上風機：需耐鹽霧、高絕緣，可選增強型霍爾傳感器或光纖電流傳感器。
• 低壓控制回路：可使用分流器，但需加裝絕緣隔離措施。
• 1.5MW風機：變流器額定電流約500A，可選多個CS3A 100 P00并聯或單個大電流傳感器（如CS3A 200 P00）。5MW風機：需≥±300A量程，推薦CS3A 125 P00或定制化方案。
• 海上風機：選擇UL94-V0外殼、耐鹽霧設計的傳感器。高原風機：確保工作溫度覆蓋-40°C（如CS3A系列）。
• 空間受限時，優先選擇緊湊型閉環傳感器（如CS3A，尺寸25.4×36.5mm）。

霍爾效應閉環電流傳感器簡述

工作原理：

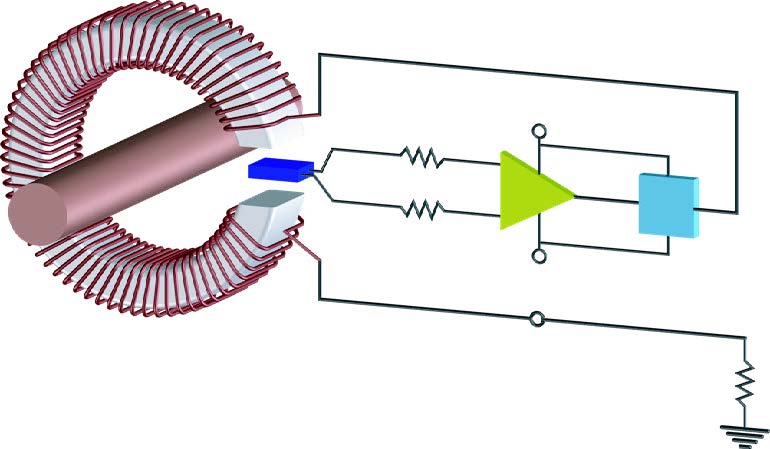

原邊電流Ip產生的磁場和輸出電流I,在補償線圈上產生的磁場大小相等，方向相反。霍爾感應器件和處理電路與補償線圈一起輸出電流Ip，該輸出電流I精確反映被測電流的大小和方向。由于磁芯工作在零磁通狀態，磁芯的非線性和剩磁對傳感器的精度沒有影響，所以霍爾閉環傳感器的精度高，非線性失真小。

技術特點：

• 頻帶寬
• 測量精度高
• 響應快
• 低溫漂
• 非常好的非線性失真
• 無插入損耗

風機故障預防與傳感器的作用

1. 過流保護

傳感器實時監測變流器電流，當電流超過預設值（如1.2倍額定電流）時，觸發保護機制，切斷故障回路。

2. 絕緣監測

• 通過爬電距離和絕緣耐壓設計，預防漏電風險。
• 定期進行絕緣耐壓測試，確保傳感器性能穩定。

3. 動態響應

高帶寬（150kHz）應對風速變化引發的di/dt沖擊，避免誤觸發。

CS3A簡介

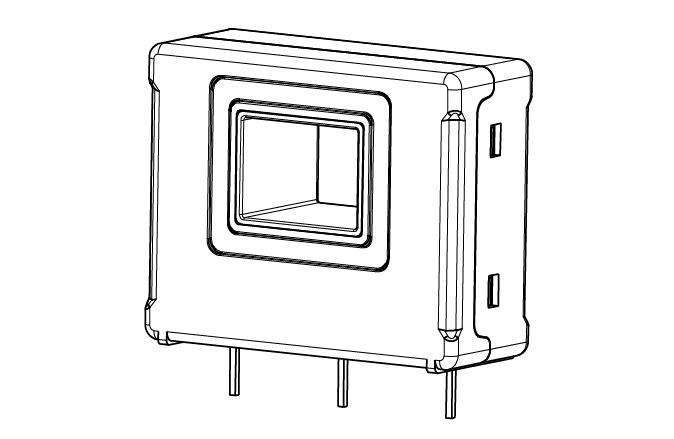

CS3A P00系列是芯森電子自主研發的基于霍爾原理的閉環（補償）電流傳感器，額定量程從50A至125A，可用于測量直流、交流和脈沖電流等。

特性

• 基于霍爾原理的閉環（補償）電流傳感器
• 原邊和副邊之間絕緣
• 原材料符合UL 94-V0
• 優異的線性度
• 出色的精度
• 低溫漂
• 沒有插入損耗
• 執行標準:

IEC 60664-1:2020

IEC 61800-5-1:2022

IEC 62109-1:2010

應用領域

• 交流變頻調速，伺服電機
• 不間斷電源 (UPS)
• 直流電機驅動的靜止式變流器
• 開關電源 (SMPS)
• 電焊機電源
• 電池管理
• 風能變頻器
• 測試和測量設備

參數特點

• 電流輸出
• 供電電壓：±12V~±15V
• 額定量程：±50~125A
• 測量范圍：±90~200A
• 工作范圍：-40~85°C
• 典型精度：±0.3%
• 響應時間：0.5μs
• 絕緣耐壓：3kV
• 瞬態耐壓：7kV
• 電氣間隙/爬電距離：6.7mm
• 頻帶寬度：150kHz
• 線性度：0.2%

選型案例

1.5MW風機變流器：

選型：3個CS3A 100 P00并聯，總量程±450A（留余量）。

安裝：副邊輸出接PLC模擬輸入，通過Modbus上傳SCADA系統。

校準：每年使用Fluke 773校驗精度，確保誤差≤0.5%。

3MW海上風機：

選型：CS3A 125 P00或定制化高絕緣型號。

注意事項：加裝散熱片，確保母排溫度≤100°C。

選擇合適的傳感器，不僅能提升監測精度，還能延長設備壽命、降低運維成本。

結語：

當前，我們正邁向智能風電時代，每一項基礎技術的精進，尤其是電流傳感器作為風機“感知神經”，更應該夯實感知根基，方能馭風而行，貢獻更多綠色電力。
