在電子電路中，晶振是最常見的時鐘源之一。為了使晶振正常起振并穩定運行，必須根據其負載電容（Load Capacitance, 簡稱 CL）合理設計電路中的外掛負載電容。不恰當?shù)碾娙萜ヅ鋾е戮д衿鹫窭щy、頻率偏差增大，甚至系統不穩定。

本文將詳細解析晶振負載電容的含義、外掛電容的計算方法，以及電路設計中的實際注意事項。

一、什么是晶振的負載電容（CL）？

晶振廠商在數據手冊中通常會標出一個標稱負載電容值 CL，比如 18pF、20pF、12pF 等，這代表晶體在該電容負載下被調校以達到其標稱振蕩頻率。

??換句話說，只有在等效負載電容 = CL 的情況下，晶振才能輸出精確的頻率。

二、外掛電容如何影響負載電容？

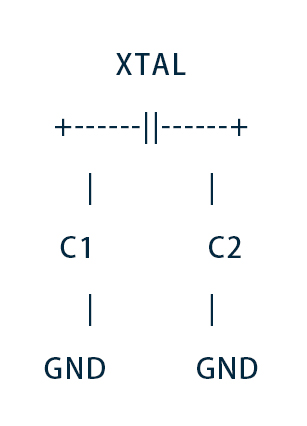

晶振電路常見如下形式：

?C1 和 C2 是外掛到地的兩個電容（一般是貼片電容）；

?XTAL 兩端分別接至晶振的兩個引腳；

?實際上，晶振的等效負載電容 CL 是由 C1 和 C2 通過串聯，再考慮 PCB 板和封裝引入的寄生電容 Cp得到的。

三、計算公式：如何根據 CL 推算外掛電容值？

等效負載電容（CL）的公式如下：

其中：

?C1、C2：外接到地的電容；

?Cp：PCB 板上走線、封裝等引入的寄生電容（通常為 2pF ~ 5pF，可通過仿真或經驗估算）；

?CL：晶振 datasheet 中給出的標稱負載電容。

【舉例說明】

假設晶振規格為CL = 18pF，PCB 寄生電容 Cp ≈ 5pF，要反推合適的 C1 和 C2：

1.先代入公式：

2.假設 C1 = C2 = C，公式簡化為：

3.解得：

?所以，推薦外掛電容 C1 = C2 =27pF（標準值）。

四、為什么外掛電容不匹配會引發問題？

1.頻率偏移：如果外掛電容過小或過大，會使晶振偏離其標稱頻率，造成系統時鐘偏差；

2.起振困難或不穩定：負載過重會降低增益，可能導致晶振無法起振或頻率抖動；

3.功耗增加：不合適的負載會導致晶振電路能量消耗增加；

4.EMI增加：振蕩不穩定時可能產生雜散頻率，影響系統電磁兼容性。

五、設計建議與工程實踐

1. 認真查看晶振 datasheet

?明確 CL 值；

?明確建議的電路拓撲；

?查是否推薦外掛電容值范圍。

2. 考慮實際板子環境

?使用 PCB 仿真或經驗估算 Cp；

?若使用高速或精密時鐘（如通信系統、MCU主頻>100MHz），建議做精確計算或測試。

3. 使用對稱電容

?一般建議 C1 = C2，使頻率居中、噪聲均衡；

?若有特殊匹配需求，也可不對稱設計。

4. 調試時可用貼片電容陣列

?可通過貼片電容（如10pF、15pF、22pF、27pF等）試配；

?利用頻譜儀或示波器檢查輸出穩定性和頻率準確性。

六、常見問題FAQ

結語

晶振的外掛負載電容設計是一個小而關鍵的細節，直接影響時鐘系統的穩定性與準確性。理解 CL 與 C1/C2 之間的計算關系，并根據實際 PCB 寄生電容調整參數，是實現穩定起振和精準頻率的關鍵。

在高速數字系統、通信設備或?qū)r鐘要求極高的系統中，合理選擇和匹配晶振負載電容是一項必須認真對待的工程任務。

杭晶有專業的實驗室，有多名20年+的應用工程師，可以為客戶提供免費的專業匹配測試服務。如果您有這方面需求，請隨時與我們銷售或技術人員聯系。
