近年來，隨著健康消費的升級，便攜式智能艾灸盒憑借“小巧便攜、精準控溫、安全易用”的特點，迅速成為小紅書、抖音等平臺的爆款單品。從職場白領到寶媽群體，用戶對其需求已從“功能性”轉向“體驗感”——既要能塞進口袋隨身攜帶，又要避免傳統艾灸的燙傷風險，還要續航持久、操作無腦。今天小編帶大家來拆解一下市面上熱銷的小艾智能艾灸盒 2 代 pro，本文主要討論的是作為電源管理的“隱形心臟”——FP6277升壓芯片，它是如何通過技術賦能的。

小標題一：

艾灸盒的內部構造與核心模塊

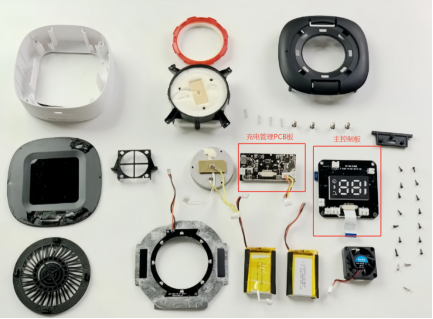

1.內部構造（拆解后附圖）

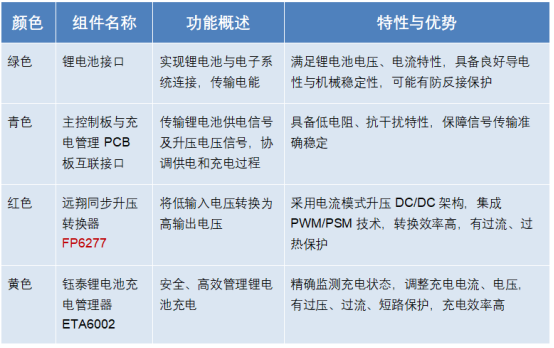

2.核心組件包括

充電管理 PCB 板主要包括了鋰電池充電管理以及加熱片升壓部分電路。

鋰電池（3.7V）：?jiǎn)喂?jié)電芯供電，容量約2000mAh。

加熱片（5V/2A）：陶瓷/PTC材質，需穩定5V電壓驅動。

控制板：集成FP6277升壓芯片、單片機（MCU）、溫度傳感器、Type-C充電模塊。

外殼結構：鋁合金/ABS材質，內置隔熱層與散熱孔。

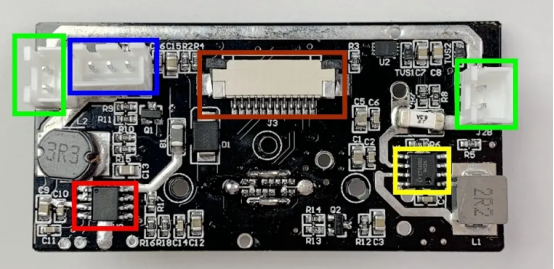

充電管理 PCB 板：

FP6277的核心作用

（1）高效升壓：破解“小電池驅動大功率”難題

問題：單節鋰電池（標稱3.7V，實際工作范圍2.5V~4.2V）無法直接驅動5V加熱片，傳統方案需多節串聯或使用低效升壓電路，導致體積臃腫、續航縮水。

FP6277功能優勢：

滿足加熱片需求：輸入電壓2.4V~4.5V，升壓至5V，

同步整流技術：內置30mΩ MOSFET，轉換效率＞90%（傳統方案僅75%），同等電池容量下續航提升40%。

（2）智能溫控：從“手動調溫”到“動態恒溫”

問題：傳統艾灸盒依賴機械開關或簡單PWM調溫，溫度波動大（±5℃），易燙傷或熱量不足。

FP6277功能優勢：

閉環控制：溫度傳感器實時反饋數據至MCU，F(xiàn)P6277固定輸出電壓5V給MCU供電，實現±2℃恒溫精度。

模式切換：

PWM模式：全功率加熱，3分鐘內升溫至設定溫度。

PSM模式：恒溫階段自動降頻，降低功耗與噪音。

用戶價值：寶媽邊艾灸邊哄娃，無需擔心溫度失控。

（3）安全防護：三重保護打造“零風險”體驗

問題：低價方案僅依賴保險絲，短路或過溫時反應遲緩，存在安全隱患。

FP6277功能優勢：

過溫保護（OTP）：芯片溫度＞150℃時，0.1秒內切斷輸出，防止外殼過熱。

過流保護（OCP）：加熱片異常短路時，逐周期電流限制避免電路燒毀。

短路保護（SCP）：冗余設計確保極端場景下快速關斷。

技術復用：FP6277的跨場景潛力

便攜理療設備：如筋膜槍、紅外理療儀，需小體積、高能效的升壓方案。

智能穿戴：驅動TEC半導體實現恒溫手環/護膝。

工業設備：微型傳感器、手持檢測儀的長時間供電。

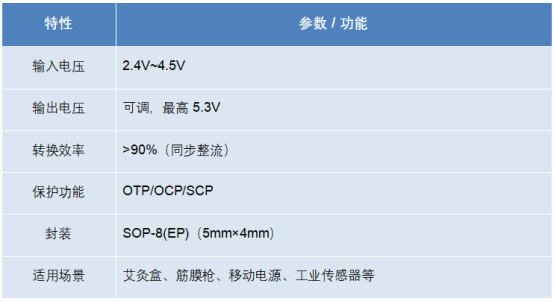

FP6227參數速覽

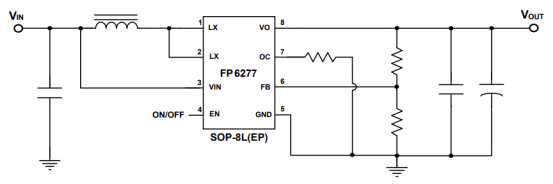

典型應用電路圖：

（詳細參數評論區留言領?。?/p>

結語：

工程師視角的啟示——技術細節決定用戶體驗

一顆FP6277芯片，通過高效升壓、智能溫控、多重保護的技術組合，將傳統艾灸盒的痛點逐一擊破，最終轉化為用戶手中的“養生神器”。其設計邏輯對工程師的啟示在于：

以用戶需求驅動技術選型：用戶對“便攜、安全、長續航”的極致追求，直接指向FP6277的高效與集成優勢。

用芯片性能定義產品競爭力：FP6277的90%轉換效率、三重保護機制，不僅是參數表上的數字，更是市場銷量的核心保障。

跨領域技術復用創造新場景：從艾灸盒到工業設備，F(xiàn)P6277的底層能力可快速適配多樣化需求。

未來，隨著健康消費的持續升溫，F(xiàn)P6277這類高集成電源芯片，將成為智能硬件創新的“隱形推手”——技術無聲，體驗有聲。
