本文介紹瑞芯微RK3576平臺，F(xiàn)Fmpeg硬件編解碼移植及性能測試方法。

演示設備：觸覺智能RK3576開發板

FFmpeg簡介與實測數據

• FFmpeg簡介

FFmpeg是一套多媒體框架，能夠解碼、編碼、轉碼、復用、解復用、流、過濾和播放數字音頻、視頻，提供了錄制、轉換以及流化音視頻的完整解決方案。

• 實測數據

（1）2K視頻編解碼，視頻文件大小為103MB

硬件解碼+編碼數據：

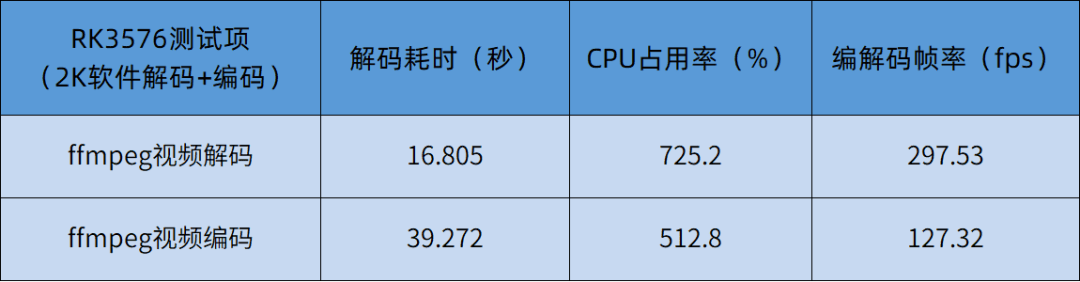

軟件解碼+編碼數據：

（2）4K視頻編解碼，視頻文件大小為128MB

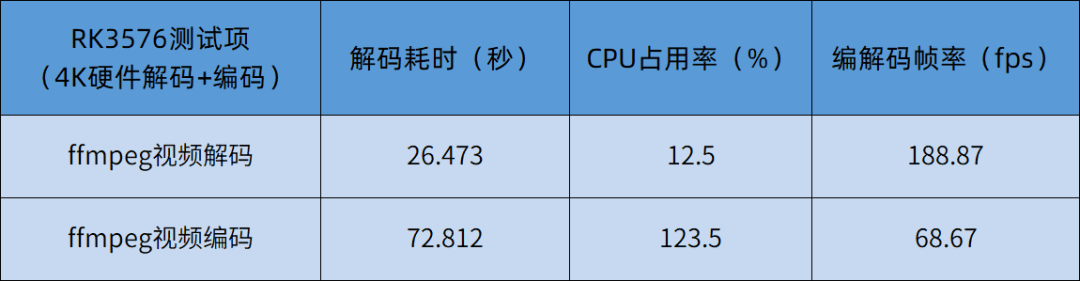

硬件解碼+編碼數據：

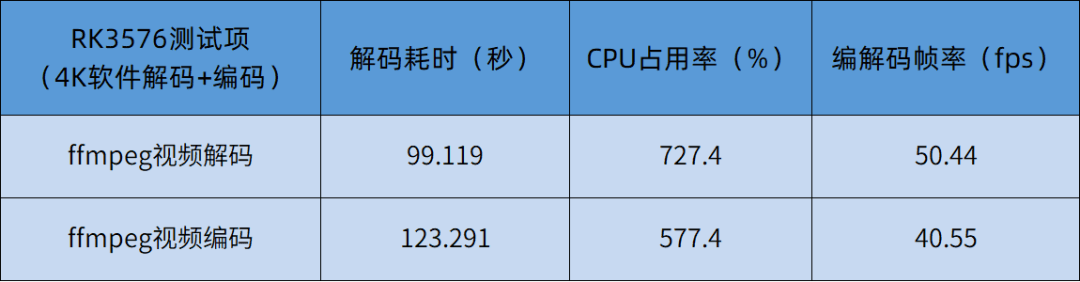

軟件解碼+編碼數據：

交叉編譯與移植FFmpeg

以下操作在PC端虛擬機里面進行

• 下載7.1版本ffmpeg源碼：

git clone -b 7.1 --single-branch https://gitee.com/work_public/ffmpeg-rockchip.git

• 交叉編譯FFmpeg

（1）進入FFmpeg源碼目錄：

cd ffmpeg-rockchip

（2）設置pkgconfig 環境變量：

export PKG_CONFIG_SYSROOT_DIR=/sysroot_rk35xx_ubuntu2204/ export PKG_CONFIG_PATH=/sysroot_rk35xx_ubuntu2204/usr/lib/aarch64-linux-gnu/pkgconfig

（3）創建install目錄：

mkdir install

（4）執行configure_rk3576.sh 并寫入如下參數：

./configure \ --prefix=$(pwd)/install \ --enable-gpl \ --enable-version3 \ --enable-libdrm \ --enable-rkmpp \ --enable-rkrga \ --enable-libv4l2 \ --enable-cross-compile \ --target-os=linux \ --arch=aarch64 \ --cross-prefix=/opt/arm-gnu-toolchain-11.3.rel1-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu- \ --enable-static \ --enable-shared \ --enable-ffmpeg \ --enable-ffplay \ --enable-ffprobe \ --pkg-config=/usr/bin/pkg-config \ --sysroot=/opt/sysroot_rk3576_ubuntu2204/ \ --extra-cflags="-I/opt/sysroot_rk3576_ubuntu2204/usr/include/aarch64-linux-gnu" \ --extra-ldflags="-B/opt/sysroot_rk3576_ubuntu2204/usr/lib/aarch64-linux-gnu -Wl,-rpath-link=/opt/sysroot_rk3576_ubuntu2204/usr/lib/aarch64-linux-gnu" arm-gnu-toolchain-11.3.rel1-x86_64-aarch64-none-linux-gnu

工具下載地址：

https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads/11-3-rel1

（5）編譯配置文件：

./configure_rk3576.sh

（6）開始編譯：

make -j8

（7）安裝

make install

（8）安裝完成后，安裝文件保存在install目錄：

├── bin │ ├── ffmpeg │ ├── ffplay │ └── ffprobe ├── include │ ├── libavcodec │ ├── libavdevice │ ├── libavfilter │ ├── libavformat │ ├── libavutil │ ├── libpostproc │ ├── libswresample │ └── libswscale ├── lib │ ├── libavcodec.a │ ├── libavcodec.so -> libavcodec.so.61.19.101 │ ├── libavcodec.so.61 -> libavcodec.so.61.19.101 │ ├── libavcodec.so.61.19.101 │ ├── libavdevice.a │ ├── libavdevice.so -> libavdevice.so.61.3.100 │ ├── libavdevice.so.61 -> libavdevice.so.61.3.100 │ ├── libavdevice.so.61.3.100 │ ├── libavfilter.a │ ├── libavfilter.so -> libavfilter.so.10.4.100 │ ├── libavfilter.so.10 -> libavfilter.so.10.4.100 │ ├── libavfilter.so.10.4.100 │ ├── libavformat.a │ ├── libavformat.so -> libavformat.so.61.7.100 │ ├── libavformat.so.61 -> libavformat.so.61.7.100 │ ├── libavformat.so.61.7.100 │ ├── libavutil.a │ ├── libavutil.so -> libavutil.so.59.39.100 │ ├── libavutil.so.59 -> libavutil.so.59.39.100 │ ├── libavutil.so.59.39.100

• 移植至主板端（以下操作在主板端進行）

（1）將剛才打包的ffmpeg_install.tar拷貝到主板上解壓：

sudo mkdir /usr/local/ffmpeg sudo tar -xvf ffmpeg_install.tar -C /usr/local/ffmpeg/

（2）設置環境變量，修改/home/industio/.bashrc，在末尾增加：

export PATH=/usr/local/ffmpeg/bin:$PATH export LD_LIBRARY_PATH=/usr/local/ffmpeg/lib:$LD_LIBRARY_PATH

（3）執行生效：

source /home/industio/.bashrc

編解碼測試

• 測試常見命令（以下操作在主板端進行）

（1）測試時，需要主板端開啟性能模式，且主板接上風扇散熱，開啟性能模式指令：

echo performance | tee $(find /sys/ -name *governor);

（2）測試時查看CPU使用率：

top -d 1

• 解碼測試

（1）解碼1080P的mp4視頻

time ffmpeg -stream_loop -1 -hwaccel rkmpp -hwaccel_output_format drm_prime -afbc rga -i ./LG_1080p_60fps.mp4 -an -sn -vframes 5000 -f null -

（2）解碼4K（3840*2160）mp4視頻：

time ffmpeg -stream_loop -1 -hwaccel rkmpp -hwaccel_output_format drm_prime -afbc rga -i ./LG_2160p_30fps.mp4 -an -sn -vframes 5000 -f null -

• 編碼測試

（1）1080P H.264, CQP rate control：

time ffmpeg -f lavfi -i testsrc2=s=1920x1080,format=nv12 -c:v h264_rkmpp -qp_init 26 -profile:v main -level 4.1 -g:v 100 -vframes 5000 -y /tmp/tmp.mp4

（2）2160p H.265, CQP rate control：

time ffmpeg -f lavfi -i testsrc2=s=3840x2160,format=nv12 -c:v hevc_rkmpp -qp_init 26 -profile:v main -level 4.1 -g:v 100 -vframes 5000 -y /tmp/tmp.mp4

至此，RK3576 FFmpeg的移植和測試教程已完成，關注觸覺智能，將為您帶來RK系列RK3562、RK3568、RK3576、RK3588的FFmpeg測試對比,敬請期待！
