一、什么是防逆流監測電表

防逆流電能表是一種專門用于檢測并防止電流或能量在電力系統中反向流動的智能儀表 。

它主要應用在新能源發電系統（如光伏并網系統、儲能系統）中，當這些系統產生的電量超過當?shù)刎?fù)荷需求時，能有效防止多余電量反向流入公共電網，從而保障電網安全穩定運行。

二、防逆流監測電表的工作原理

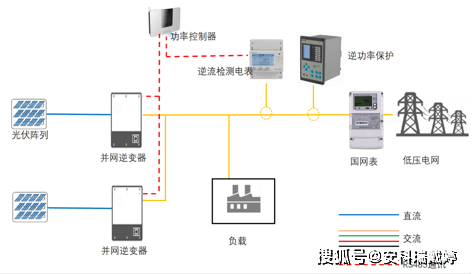

1、系統組成：在入戶進線側總線上安裝防逆流電表和CT互感器，實時監測母線上的功率、電流大小及方向。逆變器與防逆流電表通過通訊線連接。

2、工作原理：?當檢測到有電流流向電網時（即出現反向電流），?防逆流電表通過通訊方式將逆流功率數據傳輸給逆變器。?逆變器接收到指令后，迅速響應，降低其輸出功率，確保光伏電站流向電網的電流始終接近于0，從而實現防逆流。

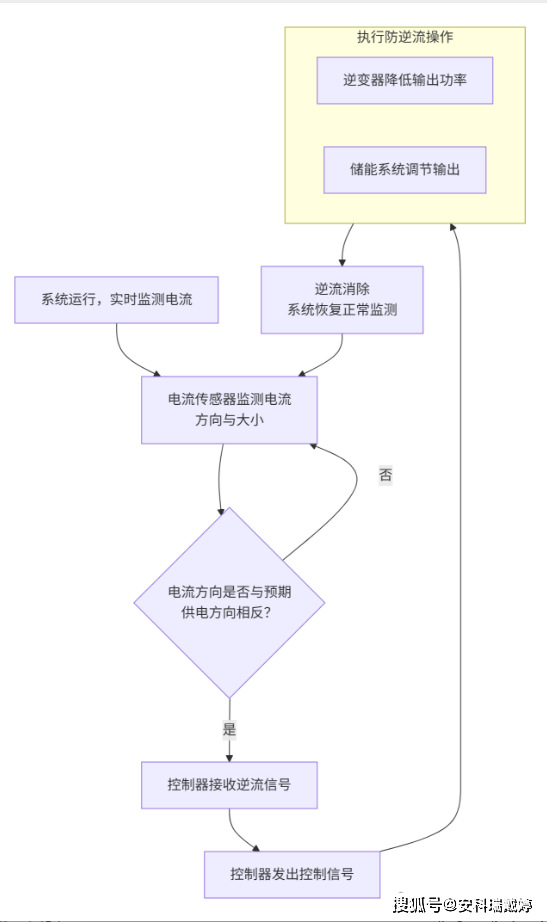

進一步詳細介紹工作原理：在這些系統中，通過電流監測（安裝電流傳感器來監測電流的方向和大?。?dāng)檢測到電流方向與預期的供電方向相反時（即存在逆流現象），控制器（可以是單獨的設備，也可以是集成在儲能PCS模塊中）接收來自電流傳感器的信號，并根據這些信號判斷是否存在逆流情況。如果檢測到逆流，控制器會發出控制信號，在某些系統中，逆變器會根據檢測到的電流信號降低輸出功率，直至反向輸出電流為零，從而實現防逆流功能；對于帶有儲能系統的配置，當檢測到有電流流向電網時，逆變器輸出減小，等到負載功率變大時再釋放，做到儲能變流器的輸出功率隨負載變化而變化。

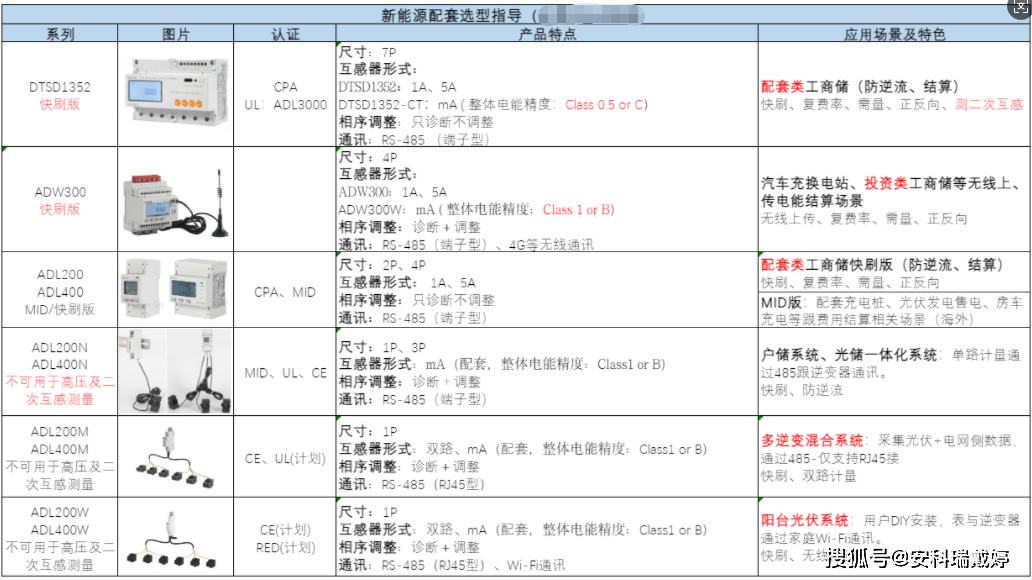

三、有哪些防逆流監測電表

防逆流電表通常是交流電能表。它們主要安裝在光伏發電系統或儲能系統與交流電網的連接點（即并網點），用于監測流向電網的電流方向，并在檢測到逆流時快速發出信號，使逆變器調整輸出功率。

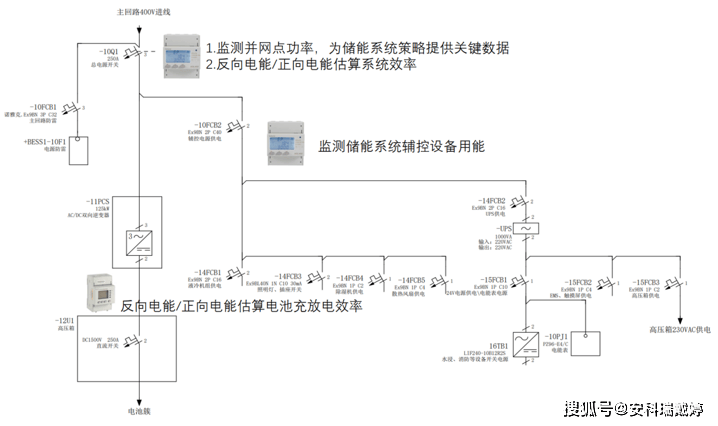

在一個完整的光伏或儲能系統中，既需要交流防逆流監測電表，也可能需要直流電表，它們分工合作：

? 交流側（并網點） ：安裝防逆流監測電表 ，負責保障電網安全，防止逆流 。

? 直流側（光伏組件與蓄電池） ：可能會安裝直流電能表，用于監測光伏陣列的發電效率或蓄電池的充放電狀態與效率 。

例如，通過同時讀取直流側（電池充放電量）和交流側（系統輸入輸出電量）的數據，可以準確計算整個儲能變流器（PCS）的轉換效率。

四、總結

防逆流功能的核心在于監測并網點的交流電流方向。

并網點是用戶系統與公共電網的連接處，電力公司關心的是從這里送入電網的電能質量和安全。

逆流（Reverse Power Flow）指的是電能從用戶端（如光伏逆變器輸出）反向流入公共電網的現象。

這通常發生在分布式發電系統（如光伏、風力）的發電量超過本地負載的即時消耗時。因此，在并網點需要使用交流電表來監測。
